3.1.5

Rotationsskala

3.2

Bedienelemente und Anzeigen Tiefenblende

1
2
3

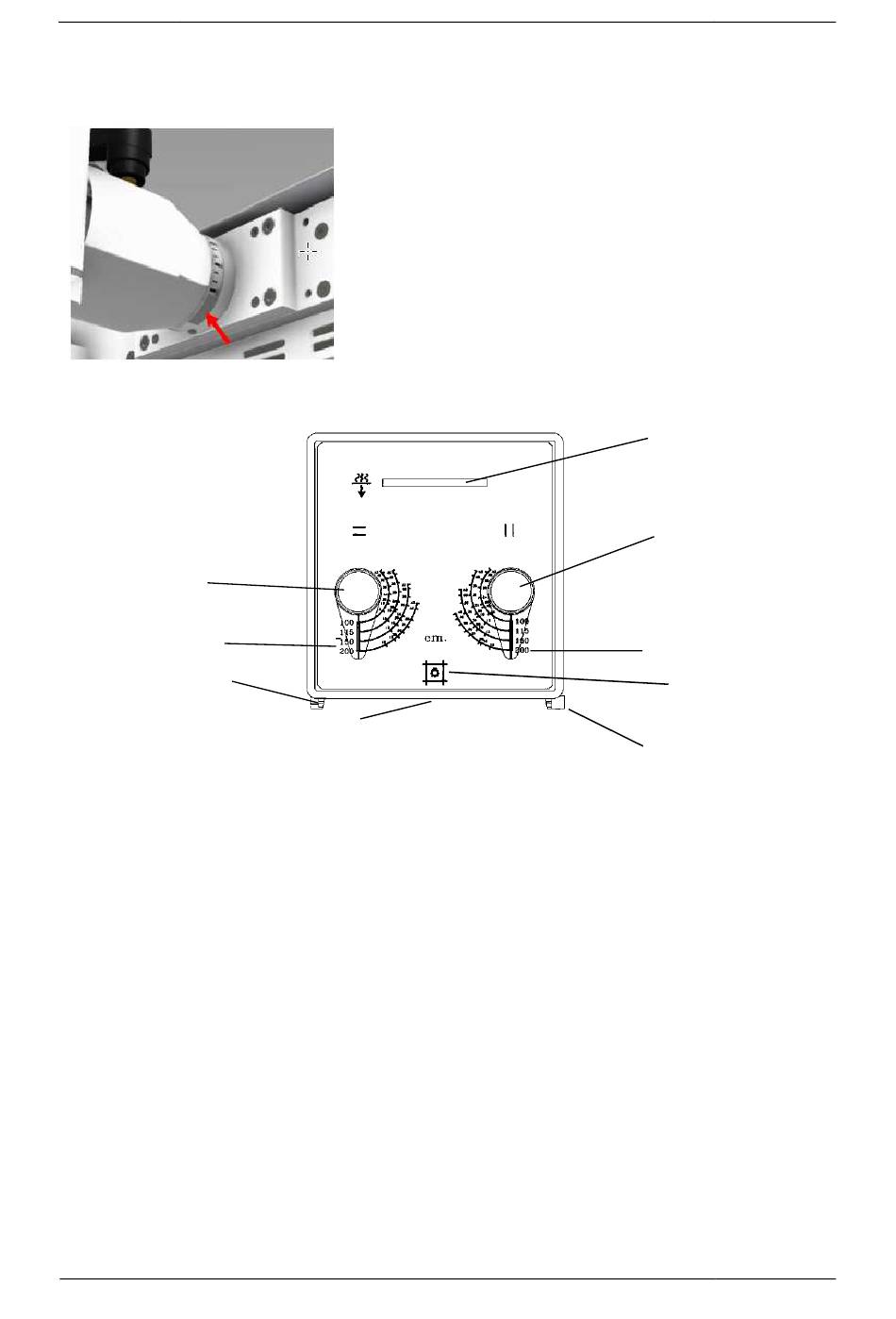

Abbildung Tiefenblende, kann je nach System abweichen.
Öffnen und Schließen der Tiefenblendenlamellen (längs zur Tischplatte)
Pos. 2 -> Skalen zur Anzeige der Öffnung der Tiefenblendenlamellen (längs zur Tischplatte)
Pos. 3 -> Schienen für z. B. Zubehör oder Messphantome.
Pos. 4 -> Zentrierlicht der Lichtvisiereinrichtung zur Ausrichtung der Röntgenstrahlereinheit zum
Bucky.
Pos. 5 -> Licht-/Strahlenfeld, Größe entsprechend der Einstellung der Tiefenblendenlamellen
Pos. 6 –> Zusatzfilter .
Pos. 7 -> Öffnen und Schließen der Tiefenblendenlamellen (quer zur Tischplatte)
Pos. 8 -> Skalen zur Anzeige der Öffnung der Tiefenblendenlamellen (quer zur Tischplatte)
Pos. 9 -> Taste zum Einschalten der Lichtvisierlampe.
Pos. 10 -> Maßband.
Detaillierte Informationen zur Tiefenblende entnehmen Sie bitte der beigefügten Gebrauchsanweisung
der entsprechenden Tiefenblende.
3.3 Bedienelemente und Anzeigen Röntgenröhre
Detaillierte Informationen zur Röntgenröhre entnehmen Sie bitte der beigefügten
Gebrauchsanweisung Röntgenröhre.
PROTEC GmbH & Co. KG, In den Dorfwiesen 14, 71720 Oberstenfeld, Germany
PEDS 600
Gebrauchsanweisung
Die Rotation erlaubt einen Winkel für den Schrägeinfall
einzustellen oder sogar 90° auszudrehen und z.B. eine
Aufnahme des Fußes auf dem Boden zu machen.
Die Werte der Rotationsskale sind Anhaltspunkte. Die 0°
Ausgangsstellung muss mit Hilfe der Tiefenblende und der
Bucky-Markierung eingestellt werden.
4/5
5090-0-0001
6
7
8
9
10
17 von 39
