Airflow DUPLEX Multi Eco-N serie Aufstell- Und Montageanleitung Seite 42

Inhaltsverzeichnis

Werbung

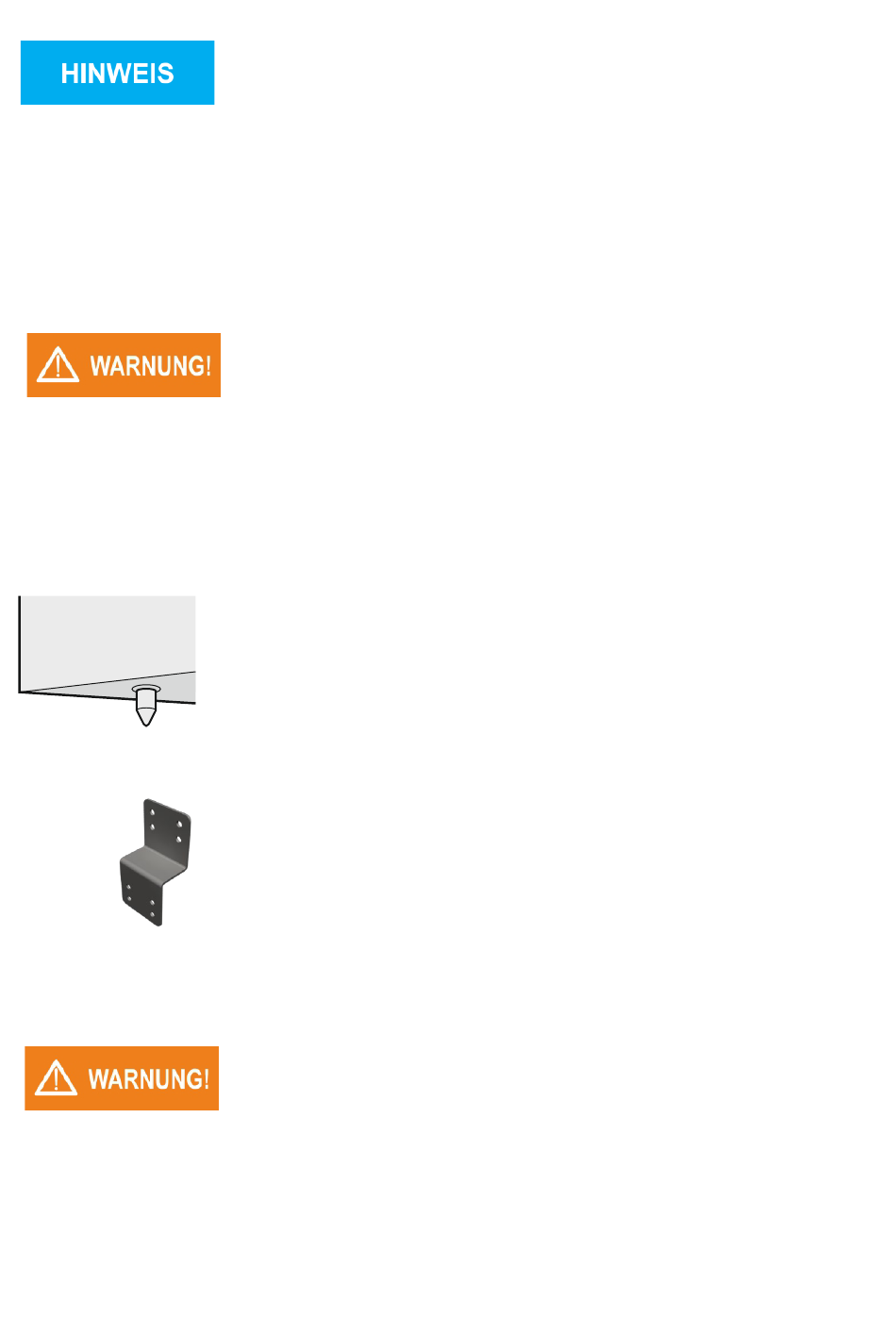

Führungsstifte
Sicherungselemente
zur Verbindung des
Lüftungsgerätes mit
dem Grundrahmen.
42
Nach dem Aufsetzen des Lüftungsgerätes wird der Zugang
zur Spannungsversorgung, den Hydraulikleitungen und den
Kondensatleitungen nur durch die Revisionsöffnungen des
Dachrahmens und des Lüftungsgerätes erreichbar sein.
• Legen Sie drei Unterlegbalken (~ 100 x 150 mm) als Unterlage
quer auf den Grundrahmen.
• Setzen Sie das Lüftungsgerät mit Hilfe eines Krans auf die Unter-
legbalken auf. Beachten Sie dabei die korrekte Montageposi-
tion des Geräts gemäß Anleitung !!
Heben Sie das Lüftungsgerät nur an den dafür vorgesehe-
nen Trageösen an den Ecken des Gerätes an!
DEFORMATIONSGEFAHR!!
Überprüfen Sie vor dem Anheben die Stabilität des Lüf-
tungsgeräts.
• Ziehen Sie jetzt die Elektrokabel durch die Öffnungen im unteren
Teil des Lüftungsgerätes.
• Schrauben Sie das flexible PE-Rohr für die Kondensatableitung mit
der Kunststoff-Überwurfmutter am Boden des Lüftungsgeräts an.
• Verschrauben Sie die flexiblen Hydraulikleitungen an den entspre-
chenden Anschlüssen des Heiz- bzw. Kühlregisters.
• Schrauben Sie die beiden Führungsstifte in die Ecken (diagonal)
der Unterseite des Lüftungsgerätes. Diese dienen zur exakten Fi-
xierung des Lüftungsgerätes auf dem Grundrahmen.
• Heben Sie nun das Lüftungsgerät an den Tragösen an (ggf. eine
lange Eisenstange durch zwei Tragösen führen und mit 2 Mann
anheben), entfernen die Unterlegbalken und setzten das Lüftungs-
gerät auf den Grundrahmen auf.
• Führen Sie hierbei die beiden Führungsstifte in die dazu vorgese-
henen Löcher auf der Oberseite des Grundrahmens ein.
• Verbinden Sie das Lüftungsgerät an allen vier Ecken mit dem
Grundrahmen. Verwenden sie hierzu die folgenden Sicherungsele-
mente (im Lieferumfang erhalten)
• Schließen Sie die Elektrokabel im Anschluss-Klemmkasten des
Lüftungsgerätes an und überprüfen Sie die Funktion (siehe Kapitel
zum Elektroanschluss).
Der Elektroanschluss darf nur durch autorisierte und qua-
lifizierte Elektro-Fachkräfte durchgeführt werden!
• Erden Sie das Gehäuse des Lüftungsgerätes über die Erdungs-
schraube (PE) und führen Sie geeignete Blitzschutzmaßnahmen
nach EN 62305 durch.
• Führen Sie die Kondensatableitung über einen Siphon in die Ab-
wasserleitung ab.
DUPLEX Multi Eco-N – Stand 12/2019
