7.4.4 Durchbrüche für Zu- und Abluft durch das Dach
36

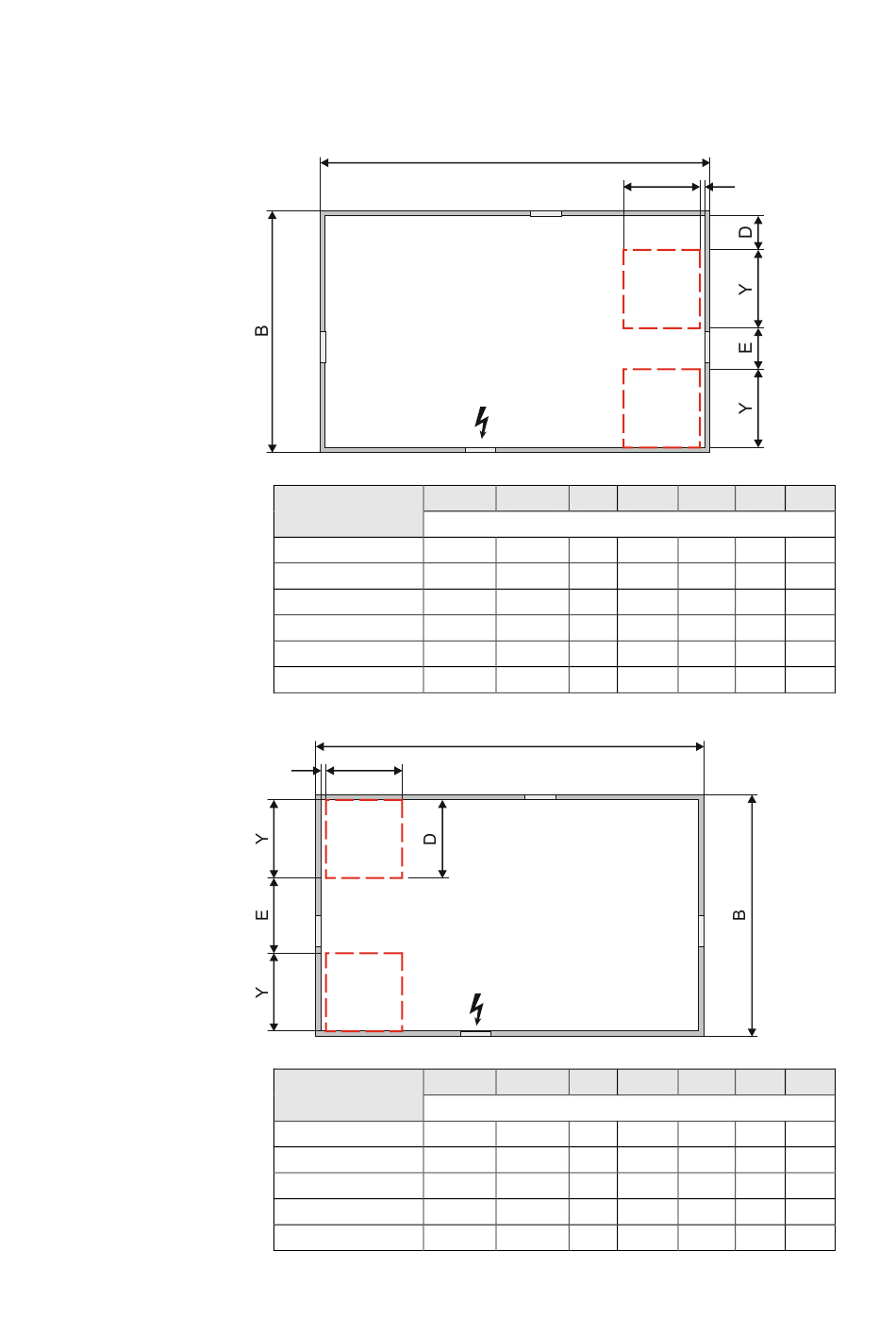

• Erstellen Sie die Durchbrüche für Zu- und Abluft durch das Dach
gemäß der Skizzen.
DUPLEX
Multi Eco-N
1500
2500
3500
4500
5500
6500
C X
Zuluft
Abluft
DUPLEX
Multi Eco-N
1500
2500
3500
4500
5500
A
A B C
2.530 1.585 33
2.530 1.585 33
2.530 1.585 33
2.530 1.585 33
2.530 1.585 33
2.625 1.670 33
A
A B C
2.530 1.585 63
2.530 1.585 63
2.530 1.585 63
2.530 1.585 63
2.530 1.585 63
DUPLEX Multi Eco-N – Stand 12/2019
X C
Zuluft
Abluft
D E X
[mm]
259 433 400 400
159 333 500 500
159 333 500 500
59 233 600 600
59 233 600 600
172 205 800 600
D E X
[mm]
433 659 400 400
533 459 500 500
533 459 500 500
633 259 600 600
633 259 600 600
Y
Y
