● Legen Sie den Kabelschirm direkt nach Eintritt der Leitung in den Schaltschrank auf eine
● Überbrücken Sie Schirmunterbrechungen z. B. bei Klemmen, Schaltern, Schützen usw.
SINAMICS PERFECT HARMONY GH150 6SL38253AE412AA1-Z
Betriebsanleitung Rev.201910181415 MUSTER
Schirmschiene auf. Isolieren Sie das geschirmte Kabel unterbrechungsfrei. Führen Sie den
Kabelschirm bis zum Geräteanschluss weiter.
①
Schirmschiene
②
Geschirmtes Kabel
③
Befestigungsschelle

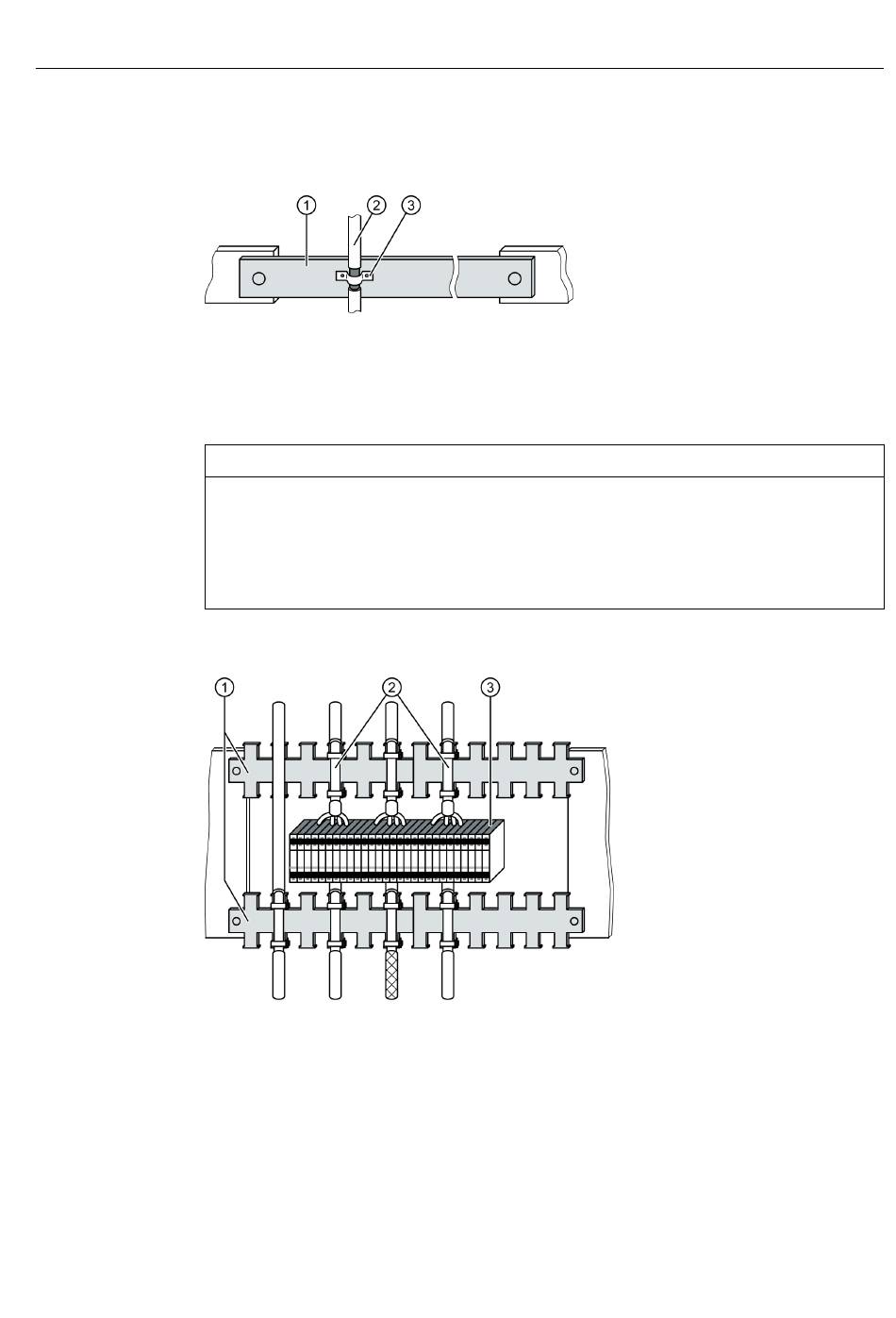

Bild 6-1
Schirmanbindung durch Befestigungsschelle
ACHTUNG
Funktionsbeeinträchtigung durch beschädigten oder falsch aufgelegten Kabelschirm
Wenn der Kabelschirm beschädigt oder nicht richtig aufgelegt wird, kann die Funktion der
Anlage beeinträchtigt werden.
● Behandeln Sie den Kabelschirm vorsichtig.
● Achten Sie darauf, dass der Kabelschirm sachgerecht aufliegt.
niederimpedant und großflächig.
①
Schirmschienen
②
Kabel
③
Klemmen
Bild 6-2
Überbrücken von Schirmunterbrechungen
Elektrischer Anschluss
6.2 Elektromagnetische Verträglichkeit
83
