7. Entfernen Sie die obere Halteleiste.
8. Ziehen Sie den Bypass
9. Entfernen Sie die zwei Schrauben (M5 x 25)
10.Entfernen Sie alle Schrauben (M8 x 20)
11.Entnehmen Sie nun das IGBT-Modul, indem Sie dieses nach vorne herausziehen.
SINAMICS PERFECT HARMONY GH150 6SL38253AE412AA1-Z
Betriebsanleitung Rev.201910181415 MUSTER
den Stecker des Verbindungskabels. Ziehen Sie den Bypass ganz heraus.
Bild 9-7

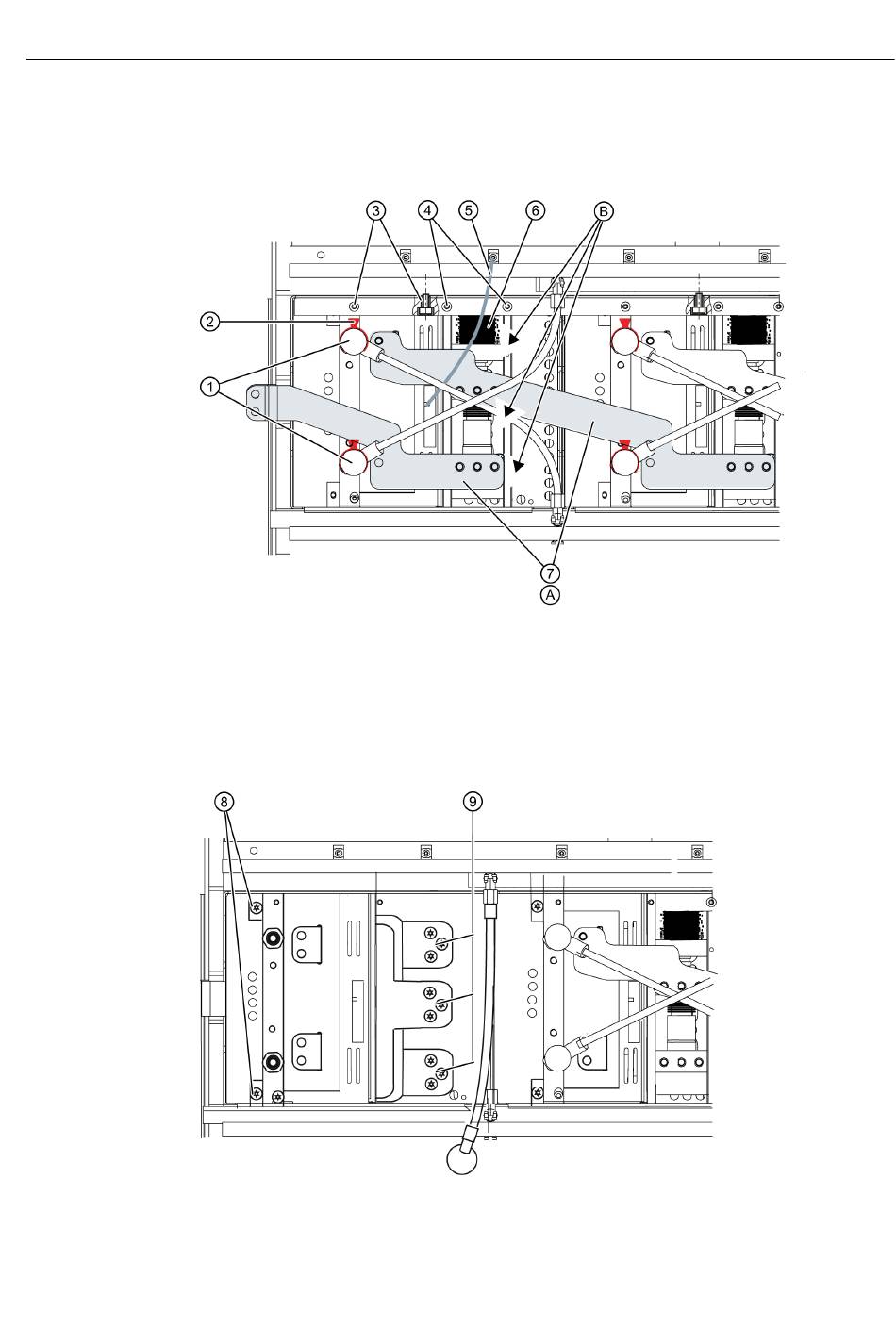

Eine Power-Zelle ausbauen, Schritte 1 bis 8
Gehäuse der Kondensatorbank.
IGBT-Moduls.
Bild 9-8
Eine Power-Zelle ausbauen, Schritte 9 bis 11
⑥
ein Stück heraus. Ziehen Sie an der Rückseite des Bypasses
⑧
⑨
zwischen der Kondensatorschiene und des
zwischen dem Kühlkörper und dem
Instandhaltung
9.7 Reparieren
