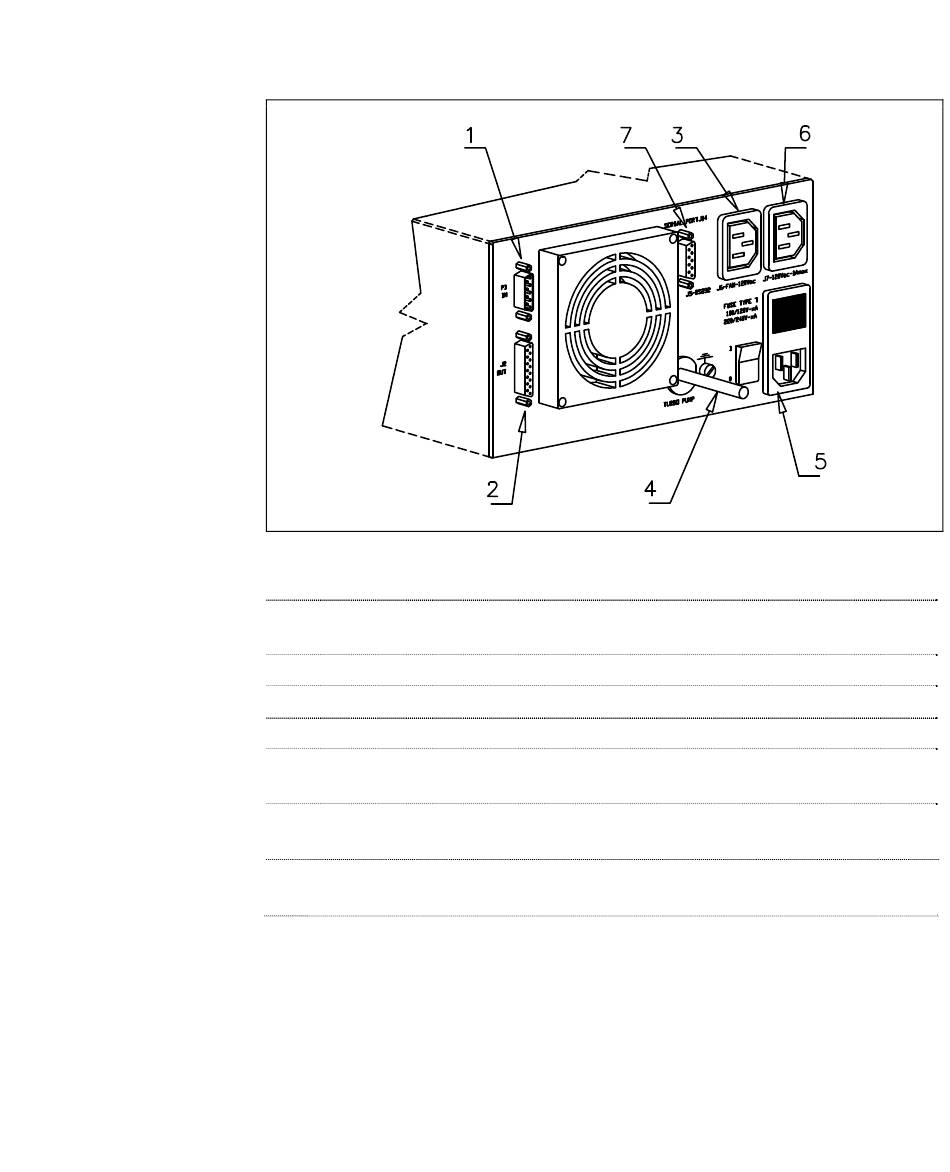

Postava 3
1
2
3
4
5
6
7
Turbo-V 1000HT Controller User Manual / 87-900-894-01 (G)
Zadný panel "Controller" 969-9454 e 969-9554
Vstupná spojka logických signálov (spojovacia spojka je doganá s príslušným
uzavierajúcim mostíkom.).
Spojka výstupu logických signálov a kontroly elektrického prúdu čerpadla.
Spojka výstupu výkonu (120, 1A Vac pre chladiaci ventilátor čerpadla).
Kábel čerpadla.
Vstupný model napájania pre "controller". Má v sebe ochrannú poistku, menič
napätia, napájaciu zásuvku výkonu a filter EMC.
Zásuvka výstupu výkonu (120 Vac) pre napájanie zvolených zariadení (vent device,
relè spúšťania primárneho čerpadla, atď.)
Miesto určené pre spojku hradlového obvodu pre seriálnu komunikáciu RS 232
(dodaný na požiadavku).
14
