Típuskód, LC 220 vezérlő
Példa
LC 220 = vezérlő típusa
1 = egyszivattyús vezérlő
Feszültség [V]
1 = egyfázisú
3 = háromfázisú
Max. üzemi áramfelvétel szivattyúnként [A]

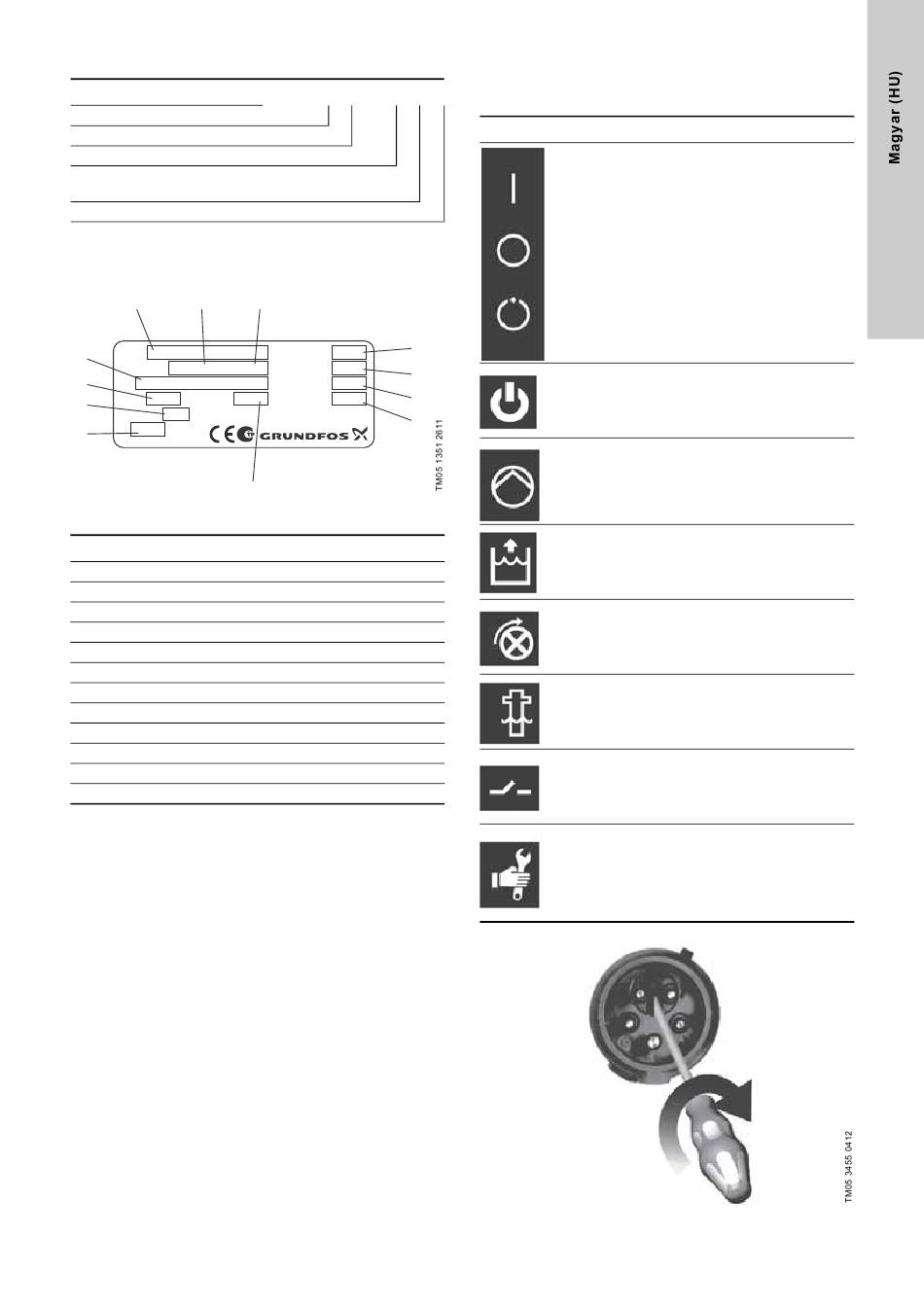

Adattábla, LC 220 vezérlő
Az aktuális vezérlő típus, feszültség változat, stb., a vezérlő
dobozának oldalán elhelyezett adattáblán lévő típusjelzésben áll.
1 2
LC 220.1.400.3.4
Type
4
98167897 V01
Prod. No.
3x 380-415V~ 50/60Hz
5 U
N
3W I 4A
P
Pump max
max
6
I 16A I
< 10 kA IP55
Fuse max c
1,8kg
G
7
Made in Germany
2. ábra Példa egy LC 220 vezérlő adattáblájára
Poz. Leírás
1 Típusmegjelölés
2 Cikkszám
3 Verziószám
4 Névleges feszültség
5 Teljesítményfelvétel
6 A zárlatvédő biztosító maximális értéke
7 Tömeg
8 Szivattyú maximális áramfelvétele
9 Gyártási év és hét
10 Gyártási szám
11 Maximális feszültség az érintkezőkön
12 Maximális áramerősség az érintkezőkön

5.1 Kivitel

AZ LC 220 vezérlő tartalmazza a szükséges alkatrészeket, mint
például a reléket, vezérlőpanelt az üzemi paramétereket és
hibajelzéseket mutató lámpákkal. Továbbá rendelkezik egy szint
bemenettel, ahová közvetlenül a gyűjtőtartályban lévő szintmérő
cső jele érkezik. Rendelkezik továbbá sorkapcsokkal
a tápfeszültséghez, villamos csatlakozással a szivattyúhoz, és
egy hibajel kimenettel a gyűjtött hibához.
Az előlapot négy bajonettzár rögzíti. A bal oldalon a zárak meg
vannak hosszabbítva, és a doboz aljához vannak rögzítve.
LC 220 .1 .230 .1
3
9
1226
P.c.
8888
Serial No.
10
V 250V
Contact max
2A
I
11
Contact max
T
.: 0 to 40 C
Amb
12
8
5.2 Vezérlőelemek és jelzőfények
Az alábbi tálbázat a különböző vezérlőelemek és jelzőfények
.8
funkcióit írja le:
Elem Funkció
Üzemmód
kiválasztás
Tápfeszült-
ség
állapota
Szivattyú
állapota
Vészszint-
riasztás
(magas)
Fázissor-
rend hiba
Érzékelő
hiba
Külső szint
hiba
Szerviz
jelzés
3. ábra Fázissorrend váltás háromfázisú, fázisinverteres
vezérlésnél
Leírás
Az üzemmód az ON-OFF-AUTO
kapcsoló segítségével választható ki,
melynek három különböző állapota
lehetséges:
POZ I:
Szivattyú kézi indítása.
POZ O:
• A szivattyú kézi leállítása
• Hibajelzések nyugtázása.
POZ AUTO:
Automatikus üzem. A szivattyú
a szinttávadó jele alapján elindul és
leáll.
Zöld jelzőfény, jelzi a tápfeszültség
jelenlétét.
Piros és zöld jelzőfények, jelzik
a szivattyú állapotát:
Zöld: A szivattyú jár.
Piros: Szivattyú hiba.
Piros jelzőfény, jelzi a magas
vízszintet. A LED világítani kezd, ha
a szinttávadó egy adott szintet mér
a gyűjtőtartályban.
Piros jelzőfény, jelzi a hibás
fázissorrendet (háromfázisú
szivattyúk). Cseréljen meg két fázist
a 3. ábrán látható útmutatások szerint.
Piros jelzőfény, jelzi a hibát vagy
a csatlakozás hiányát
a szinttávadóval.
Piros jelzőfény, egy külső
szintkapcsolóról érkező hibát jelez.
Sárga jelzőfény, jelzi a szerviz
esedékességét. Ez a funkció egy DIP
kapcsoló segítségével ki- és
bekapcsolható. A gyári beállítás egy
év, az EN 12056-4 szabványnak
megfelelően.
