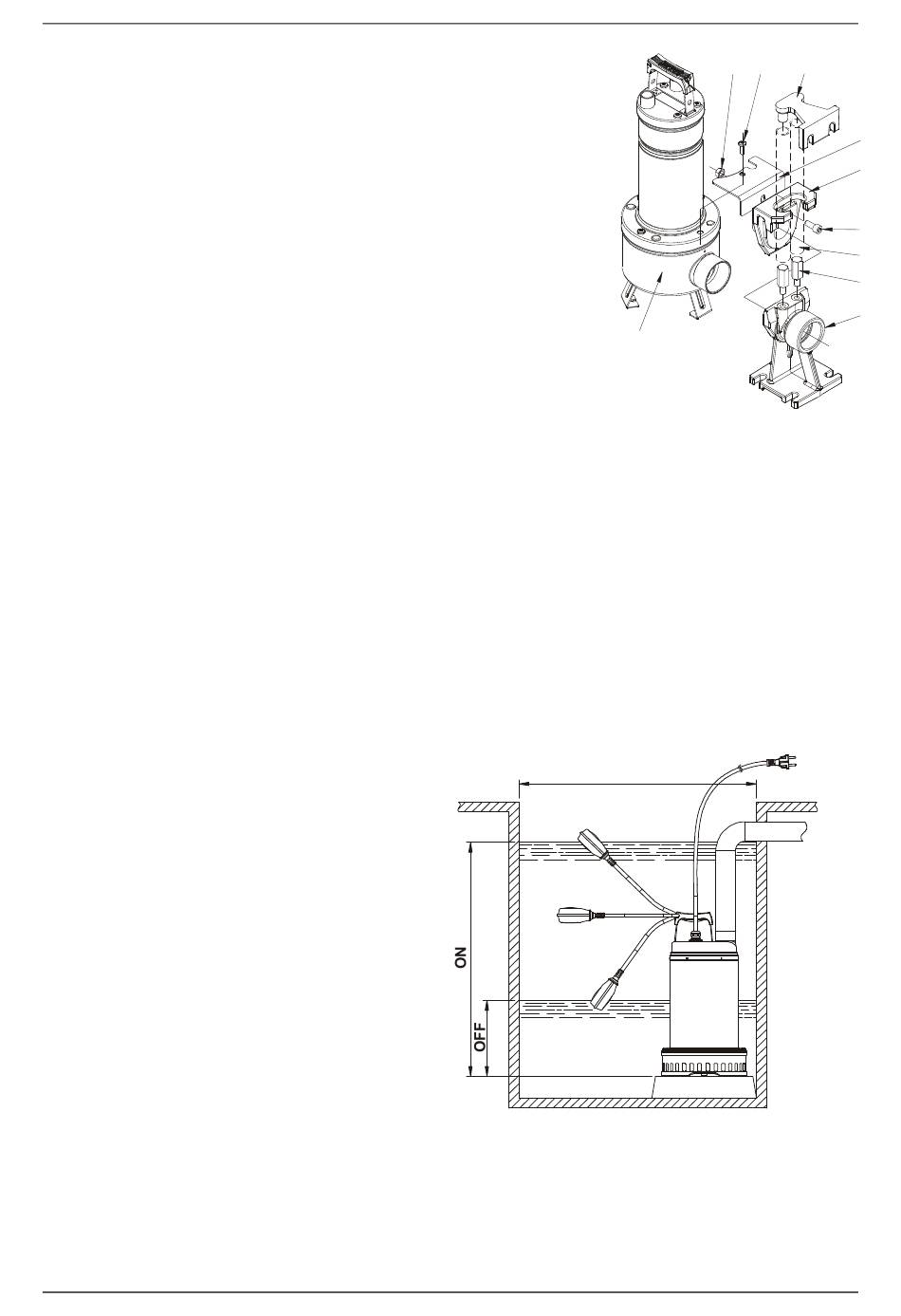

– За стационарни монтажи ние ви съветваме да използвате
опорно-спускателна шина DSD2 (по запитване – фиг.2), за
да улесните техническото обслужване на помпата.
Монтирането й между нагнетателния отвор на помпата и
тръбата анулира необходимостта от преместване на
тръбата по време на ремонтни работи. Шината DSD2 се
състои от осми части:
A. Закрепващ държач за тръба
B. Тръби 3/4" (не се доставят с помпата)
C. Плъзгач
D. Направляващи детайли към стойката
E. Стойка
F. Винт TCEI M10X25
G. Опорна конзола
H. Гайка М10
I. Болт за присъединяване с помпата
J. Помпа
Стойката се поставя на дъното и се захваща чрез дълги болтове с подходящи размери.
Направляващият държач за тръбата трябва да се позиционира на върха на кладенеца или
сондажа и да се вкара в края на двете тръби 3/4"(не се доставят с помпата), като по този
начин играе ролята на водач. Двете тръби свързват държача със стойката. Позиционирайте
опорната конзола в контакт със смукателната решетка на помпата близо до нагнетателния
отвор, закрепете здраво всичко с капака на решетката чрез снабдените болтове, за да го
затворите.
Премахнете горния винт от фланеца на нагнетателната страна ( I )
Монтирайте анти-ротационна конзола ( G )
Поставете отново винта ( I )
Премахнете плъзгача от съединителната стойка и го свържете със захранващия вход на
помпата.
Монтирайте водача към помпата чрез болта ( F ) и гайката ( H ) както е илюстрирано на
фигурата. (Fig.2).
МОНТАЖ НА DRENAG 1000-1200
1. Свържете тръбата за подаване или
маркуча директно до изходящия отвор
на помпата. Ако помпата е с фиксиран
монтаж да се свържете към тръбата с
прикачване, така че да се улесни
демонтаж и преинсталация. Ако се
използва маркуч, да се прист5егне със
скоба, с надеждно уплътнение.
2. При версиите с поплавък, да се осигури свободното му движение (виж параграфа за
нагласяване на поплавъка). Да се осигури свободното движение на поплавъка в кладенеца
Фиг. 3. Размерите на отвора трябва да се изчисляват с връзка с количеството вода и със
скоростта на потока на помпата, така че да не се подлага двигателя до прекомерни
натоварвания.
БЪЛГАРСКИ
(Фиг.3)
145
H I
L
(Фиг.2)
600x600
A
G
C
F
B
D
E
