menetes csatlakozó idomot szerelni melyre a fexibilis cső könnyen felszerelhető. A meneteket
hatékony tömítőanyaggal tömítse a szivárgás ellen (teflon szalag vagy hasonló).

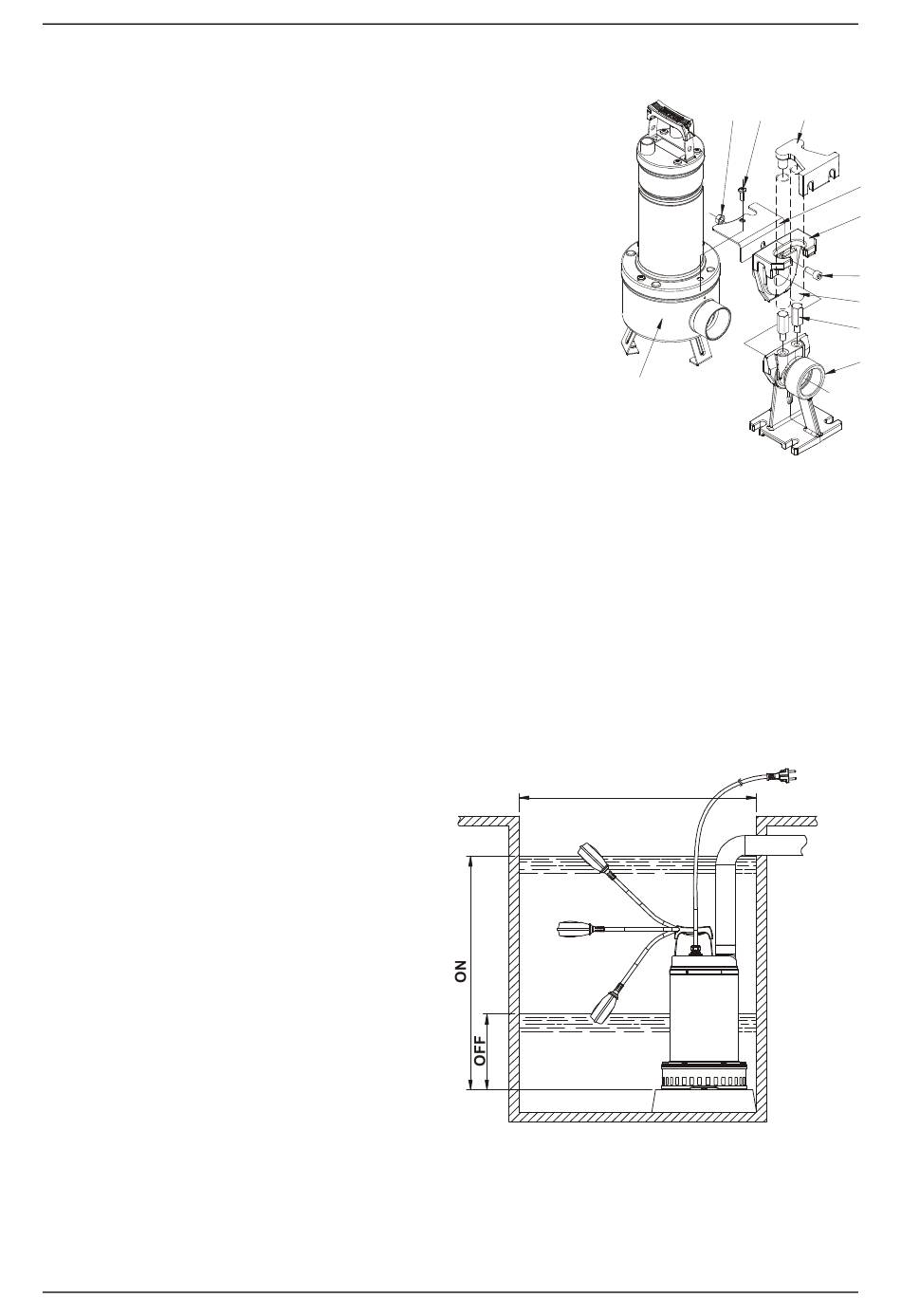

– A fix jellegű installációknál javasolt a DSD2 típusú kiemelő
szerkezet használata (külön rendelhető, lásd: 2.ábra) a
karbantartási műveletek könnyítése érdekében. A szerkezet a
szivattyú kimeneti torka és a nyomócső közé illeszkedik be és
karbantartáskor szükségtelenné teszi a nyomócső leszerelését.
A DSD2 készülék 8 részből áll amellett, hogy a hozzá
szükséges 3/4"-os kereskedelemben kapható acél vezetőcső
nem képezi részét :
A. Vezetőcsövek rögzítőkengyele
B. 3/4"-os vezetőcsövek (nem képezik szállítás tárgyát)
C. Csúszórész.
D. Csőtartó csapok
E. Lábszerkezet
F. Csavar TCEI M10X25
G. Tartókengyel
H. Anya M10
I. Karima csavar
M. Szivattyú
A lábszerkezetet a tartály fenékrészéhez kell illeszteni és megfelelő méretű expanziós tiplikkel +
csavarokkal kell rögzíteni. A vezetőcsövek rögzítőkengyelét a tartály felső részén kell rögzíteni
a 3/4"-os vezetőcsövek felső pontján. A két vezetőcső köti össze a tartókengyelt és az
alapszerkezetet. Illessze a tartókengyelt a szivattyú szűrőrészéhez a kimeneti torok közelében és
rögzítse a szűrőfedél két db. rögzítőcsavarjával. Szerelje ki a kimeneti toroknál lévő felső
karima-csavart (I).
Illessze be a tartókengyelt ( G )
Szerelje vissza a karima-csavart ( I )
Húzza le a csúszórészt a tartószerkezetről (felfelé húzva lehúzható) és illessze fel a szivattyú
kimeneti torokrészére. Rögzítse a csúszórészt a szivattyúhoz az "F" jelű csavarral és a "H" jelű
anyával. Illessze vissza a csúszórészből és szivattyúból áll egységet a vezetőcsövekre (2.ábra)
DRENAG 1000-1200 típusú szivattyúk installációja
1. Csatlakoztassa a nyomócsövet (vagy
flexibilis tömlőt) közvetlenül a szivattyú
nyomótorkához. A fix módon telepített
szivattyúknál javasolt, hogy a szivattyú egy
bontható közdarabbal legyen csatlakoztatva a
csővezetékhez a későbbi szétszerelés és
esetleges újrainstalláció
érdekében. Ha flexibilis csövet használ,
javasolt a szivattyú menetes csonkjához egy
olyan menetes csatlakozó idomot szerelni
melyre a fexibilis cső könnyen felszerelhető.
A meneteket hatékony
tömítse a szivárgás ellen (teflon szalag vagy
hasonló).
2. Az úszókapcsolóval ellátott verziónál ellenőrizze, hogy az úszókapcsoló szabadon tud-e
mozogni. (Lásd: "Az úszókapcsoló beállítása" című fejezetet) A szivattyú működési teréül
szolgáló akna minimális méretei a 3. sz. ábrán láthatók. Az akna méreteinek meghatározásánál
mindig figyelembe kell venni a beérkező víz mennyiségét és a szállítási teljesítményt annak
érdekében, hogy ne alakuljon ki túl nagy óránkénti indítás szám.
MAGYAR
könnyítése
tömítőanyaggal
(3.ábra)
137
I
H
L
(2.ábra)
600x600
A
G
C
F
B
D
E
