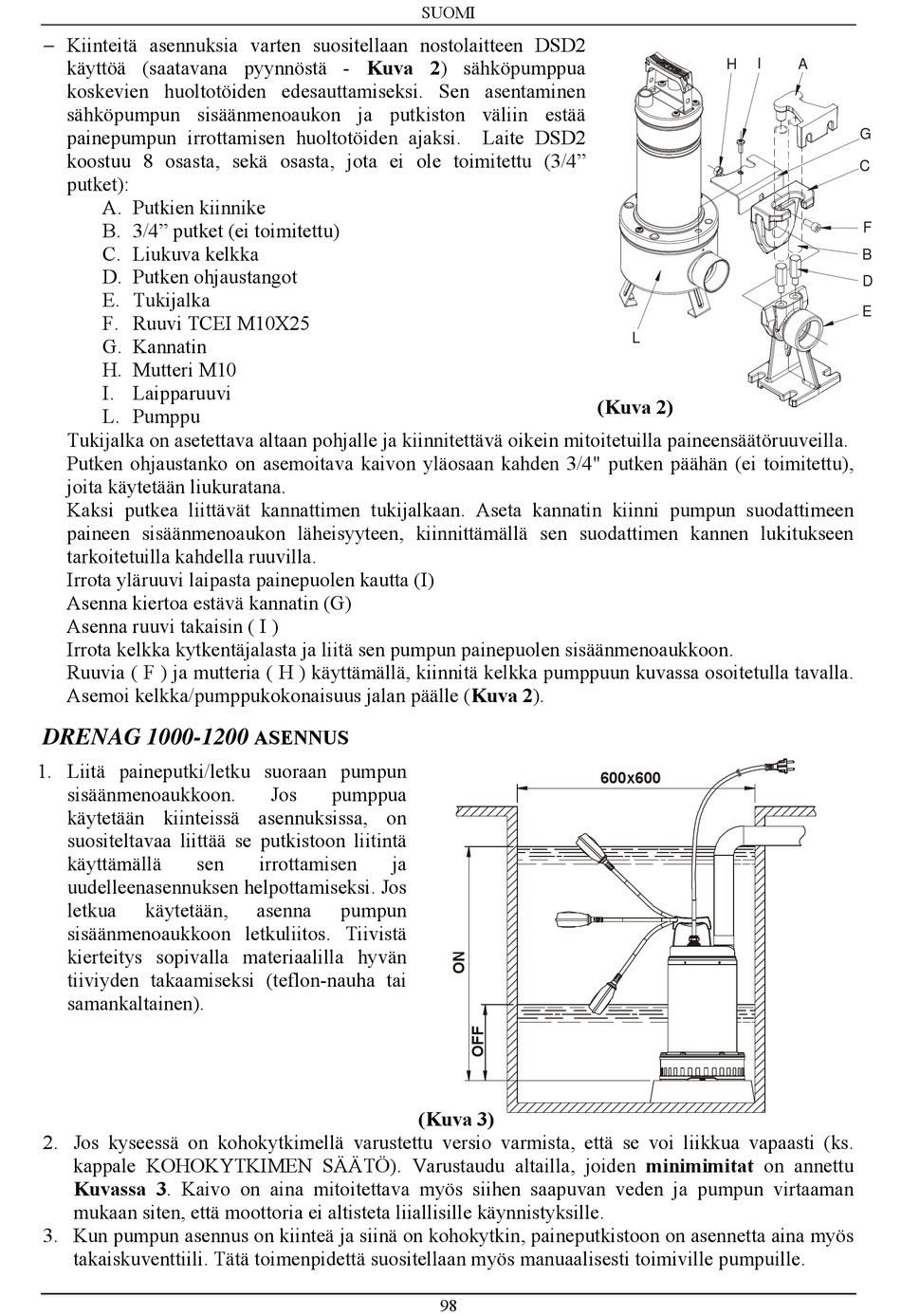

Kiinteitä asennuksia varten suositellaan nostolaitteen DSD2
käyttöä (saatavana pyynnöstä - Kuva 2) sähköpumppua
koskevien huoltotöiden edesauttamiseksi. Sen asentaminen
sähköpumpun sisäänmenoaukon ja putkiston väliin estää
painepumpun irrottamisen huoltotöiden ajaksi.
koostuu 8 osasta, sekä osasta, jota ei ole toimitettu (3/4"
putket):
A. Putkien kiinnike
B. 3/4" putket (ei toimitettu)
C. Liukuva kelkka
D. Putken ohjaustangot
E. Tukijalka
F. Ruuvi TCEI M10X25
G. Kannatin
H. Mutteri M10
I. Laipparuuvi
L. Pumppu
Tukijalka on asetettava altaan pohjalle ja kiinnitettävä oikein mitoitetuilla paineensäätöruuveilla.
Putken ohjaustanko on asemoitava kaivon yläosaan kahden 3/4" putken päähän (ei toimitettu),
joita käytetään liukuratana.
Kaksi putkea liittävät kannattimen tukijalkaan. Aseta kannatin kiinni pumpun suodattimeen
paineen sisäänmenoaukon läheisyyteen, kiinnittämällä sen suodattimen kannen lukitukseen
tarkoitetuilla kahdella ruuvilla.
Irrota yläruuvi laipasta painepuolen kautta (I)
Asenna kiertoa estävä kannatin (G)
Asenna ruuvi takaisin ( I )
Irrota kelkka kytkentäjalasta ja liitä sen pumpun painepuolen sisäänmenoaukkoon.
Ruuvia ( F ) ja mutteria ( H ) käyttämällä, kiinnitä kelkka pumppuun kuvassa osoitetulla tavalla.
Asemoi kelkka/pumppukokonaisuus jalan päälle (Kuva 2).
DRENAG 1000-1200
1. Liitä paineputki/letku suoraan pumpun
sisäänmenoaukkoon.
käytetään kiinteissä asennuksissa, on
suositeltavaa liittää se putkistoon liitintä
käyttämällä
sen
uudelleenasennuksen helpottamiseksi. Jos
letkua
käytetään,
sisäänmenoaukkoon letkuliitos. Tiivistä
kierteitys sopivalla materiaalilla hyvän
tiiviyden takaamiseksi (teflon-nauha tai
samankaltainen).
2. Jos kyseessä on kohokytkimellä varustettu versio varmista, että se voi liikkua vapaasti (ks.
kappale KOHOKYTKIMEN SÄÄTÖ). Varustaudu altailla, joiden minimimitat on annettu
Kuvassa 3. Kaivo on aina mitoitettava myös siihen saapuvan veden ja pumpun virtaaman
mukaan siten, että moottoria ei altisteta liiallisille käynnistyksille.
3. Kun pumpun asennus on kiinteä ja siinä on kohokytkin, paineputkistoon on asennetta aina myös
takaiskuventtiili. Tätä toimenpidettä suositellaan myös manuaalisesti toimiville pumpuille.
SUOMI
ASENNUS
Jos
pumppua
irrottamisen
ja
asenna
pumpun
(Kuva 3)
Laite DSD2
(Kuva 2)
600x600
98
I
A
H
L
G
C
F
B
D
E
