A DRENAG 1000-1200 szivattyúk tömítésolajának ellenőrzése és cseréje
Ennek a műveletnek az elvégzése érdekében ki kell csavarozni a 6 db. karima csavart
(45) a karima (105) és a külső köpeny (77) eltávolítása érdekében.
Csavarozza ki a három db. csavart a szűrőfedélnél (136) és távolítsa el a szűrőfedelet
(92) valamint a szűrőt (42). Csavarozza ki a szivattyúház négy db. csavarját (52) és
távolítsa el a szivattyúházat (1). Egy megfelelő kulccsal
rögzítőcsavarját (18), miközben kézzel fix helyzetben tartja magát a járókereket (4).
Távolítsa el a járókereket (4) szükség szerint segítve a műveletet két csavarhúzóval.
Vegye ki a reteszt (17) és a homokvédő gyűrűt (15), csavarozza ki és távolítsa el a
menetes záródugót (64). Döntse meg a szivattyút, hogy a benne lévő olajat egy
gyűjtőtartályba önthesse a záródugó (64) furatán keresztül.
Vizsgálja meg az olajat: ha víznyomok vagy abrazív anyagok (pl. homok) van benne,
javasolt a csúszógyűrűs tömítés (16) ellenőrzését vagy esetleges cseréjét elvégezni.
(egy specializált szakműhely által). Ha az olaj elhasználódott, végezze el a cseréjét kb.
170 gr. MARCOL 152 ESSO típusú olajat használva. Ha nem cseréli az olajat,
állítsa helyre az olajszintet a menetes dugó (64) furatába helyezett tölcsérrel.
Csavarozza vissza a menetes záródugót (64) és miután a homokvédő gyűrűt (15)
teflonos zsírral megkente, szerelje össze a szivattyút a szétszerelési műveletekkel
ellentétes sorrendű műveletekkel. Figyelem ! A szerelés folyamán gondosan szerelje
vissza az "O" gyűrűket, ügyelve arra, hogy ne sérüljenek meg.
A fáradt kenőolajat a helyi előírások szeint kell kezelni illetve a kijelölt
gyűjtőhelyen leadni !
18
17

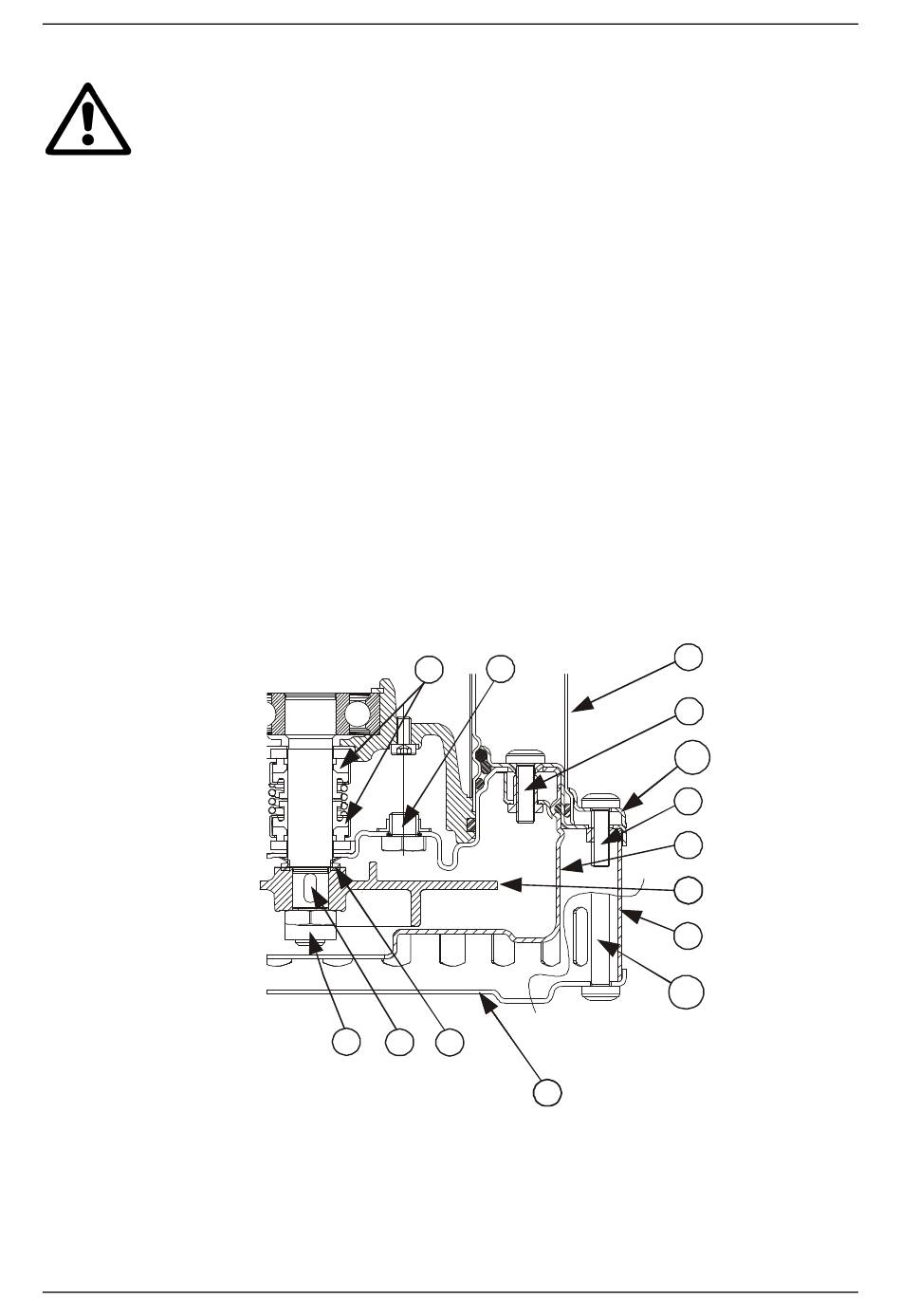

(7.ábra)
