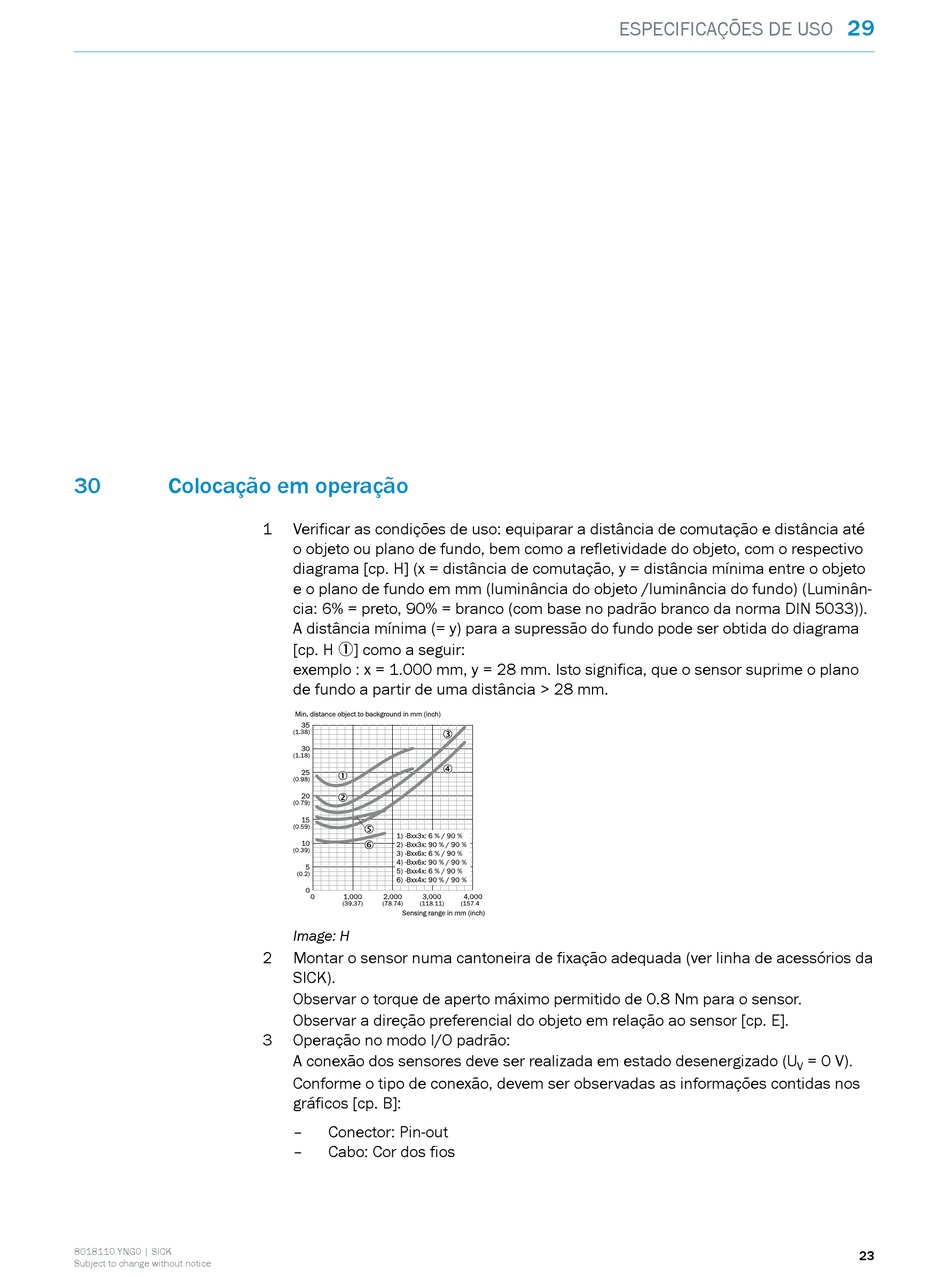

30 Colocação em operação
8018110.YNG0 | SICK
Subject to change without notice
1 Verificar as condições de uso: equiparar a distância de comutação e distância até
o objeto ou plano de fundo, bem como a refletividade do objeto, com o respectivo
diagrama [cp. H] (x = distância de comutação, y = distância mínima entre o objeto
e o plano de fundo em mm (luminância do objeto /luminância do fundo) (Luminân‐
cia: 6% = preto, 90% = branco (com base no padrão branco da norma DIN 5033)).
A distância mínima (= y) para a supressão do fundo pode ser obtida do diagrama
[cp. H ] como a seguir:
exemplo : x = 1.000 mm, y = 28 mm. Isto significa, que o sensor suprime o plano
de fundo a partir de uma distância > 28 mm.
Image: H
2 Montar o sensor numa cantoneira de fixação adequada (ver linha de acessórios da
SICK).
Observar o torque de aperto máximo permitido de 0.8 Nm para o sensor.
Observar a direção preferencial do objeto em relação ao sensor [cp. E].
3 Operação no modo I/O padrão:
A conexão dos sensores deve ser realizada em estado desenergizado (U
Conforme o tipo de conexão, devem ser observadas as informações contidas nos
gráficos [cp. B]:
– Conector: Pin-out
– Cabo: Cor dos fios
ESPECIFICAÇÕES DE USO
V
29
= 0 V).
23
