40 Colocação em operação
40.1

Alinhamento

8025665 / 2020-11-13 | SICK
Subject to change without notice

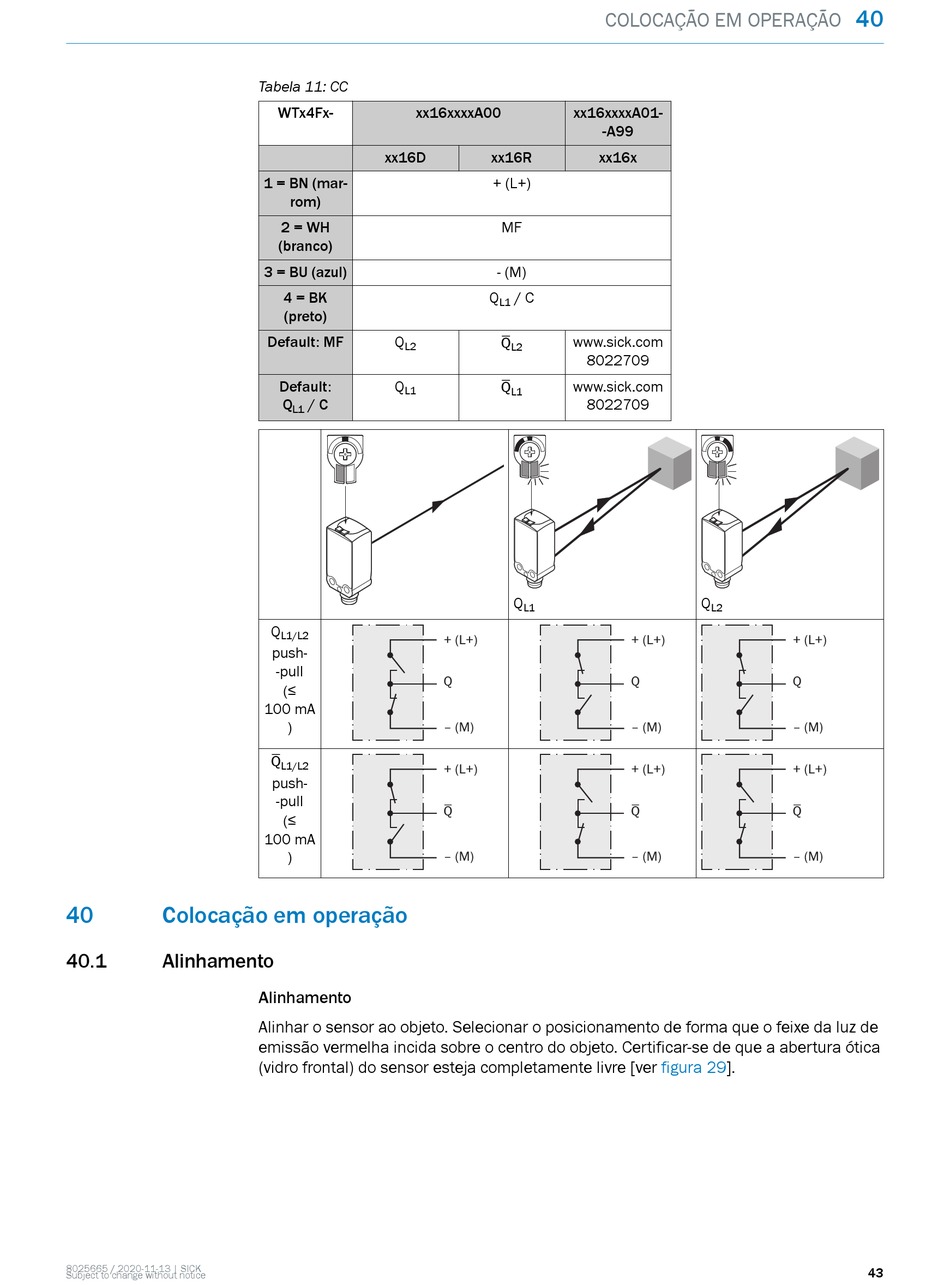

Tabela 11: CC
WTx4Fx- xx16xxxxA00
xx16D
1 = BN (mar‐
rom)
2 = WH
(branco)
3 = BU (azul)
4 = BK
(preto)
Default: MF Q
L2
Default: Q
L1
Q / C
L1
Q
L1/L2
push-
-pull
(≤
100 mA
)
Q
L1/L2
push-
-pull
(≤
100 mA
)
Alinhamento
Alinhar o sensor ao objeto. Selecionar o posicionamento de forma que o feixe da luz de
emissão vermelha incida sobre o centro do objeto. Certificar-se de que a abertura ótica
(vidro frontal) do sensor esteja completamente livre [ver
COLOCAÇÃO EM OPERAÇÃO
xx16xxxxA01-
-A99
xx16R xx16x
+ (L+)
MF
- (M)
Q / C
L1
www.sick.com
Q
L2
8022709
www.sick.com
Q
L1
8022709
Q
L1
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
Q
L2
+ (L+) + (L+)
Q Q
‒ (M) ‒ (M)
+ (L+) + (L+)
Q Q
‒ (M) ‒ (M)
figura 29].
