BML SF2-I2 _ _ -GZZZ - ZZZ5-...
Inkrementelles magnetkodiertes Wegmesssystem
3

Aufbau und Funktion

3.1

Funktion

Das BML ist ein magnetkodiertes, berührungsloses,
inkrementelles Wegmesssystem, bestehend aus einem
Sensorkopf und einem Maßkörper.
Zur Positionierung werden Sensorkopf und Maßkörper an
der Maschine montiert. Auf dem Maßkörper befinden sich
abwechselnd magnetische Nord- und Südpole. Der
Inkrementalsensor im Sensorkopf misst das magnetische
Wechselfeld. Beim berührungslosen Überfahren des
Maßkörpers tastet der Sensor im Sensorkopf die magneti-
schen Perioden ab und überträgt sie in geeigneter Form an
die Steuerung. Die Steuerung kann so den zurückgelegten
Weg ermitteln.
Das System ist mit oder ohne Referenzpunktfunktion
lieferbar. Im System mit Referenzpunktfunktion ist der
Referenzpunkt im Maßkörper integriert und die Funktion
wird über magnetische Abtastung realisiert.
Nicht alle Varianten decken dargestellte Funktio-
nen ab; teilweise können sie von den gezeigten
Abbildungen abweichen.

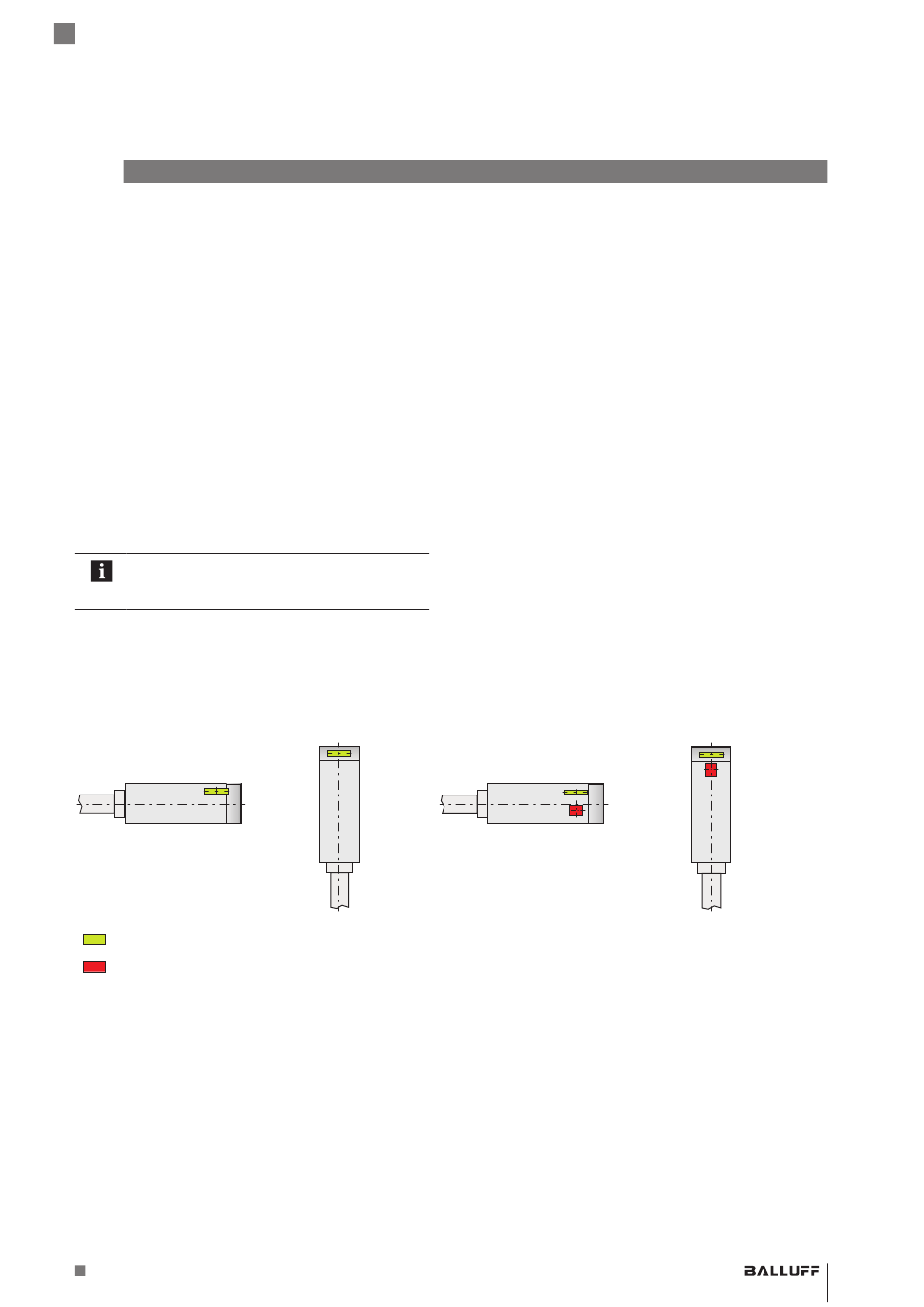

Übersicht – Varianten
BML SF2-_ _01-.../
BML SF2-_ _21-...
– Längsvariante
– kein Referenzsensor
Inkrementalsensor
Referenzsensor
Bild 3-1: Übersicht Varianten
www.balluff.com
BML SF2-_ _02-.../
BML SF2-_ _22-...
– Quervariante
– kein Referenzsensor
BML SF2-_ _11-...
– Längsvariante
– mit Referenzsensor
BML SF2-_ _12-...
– Quervariante
– mit Referenzsensor
deutsch 7
