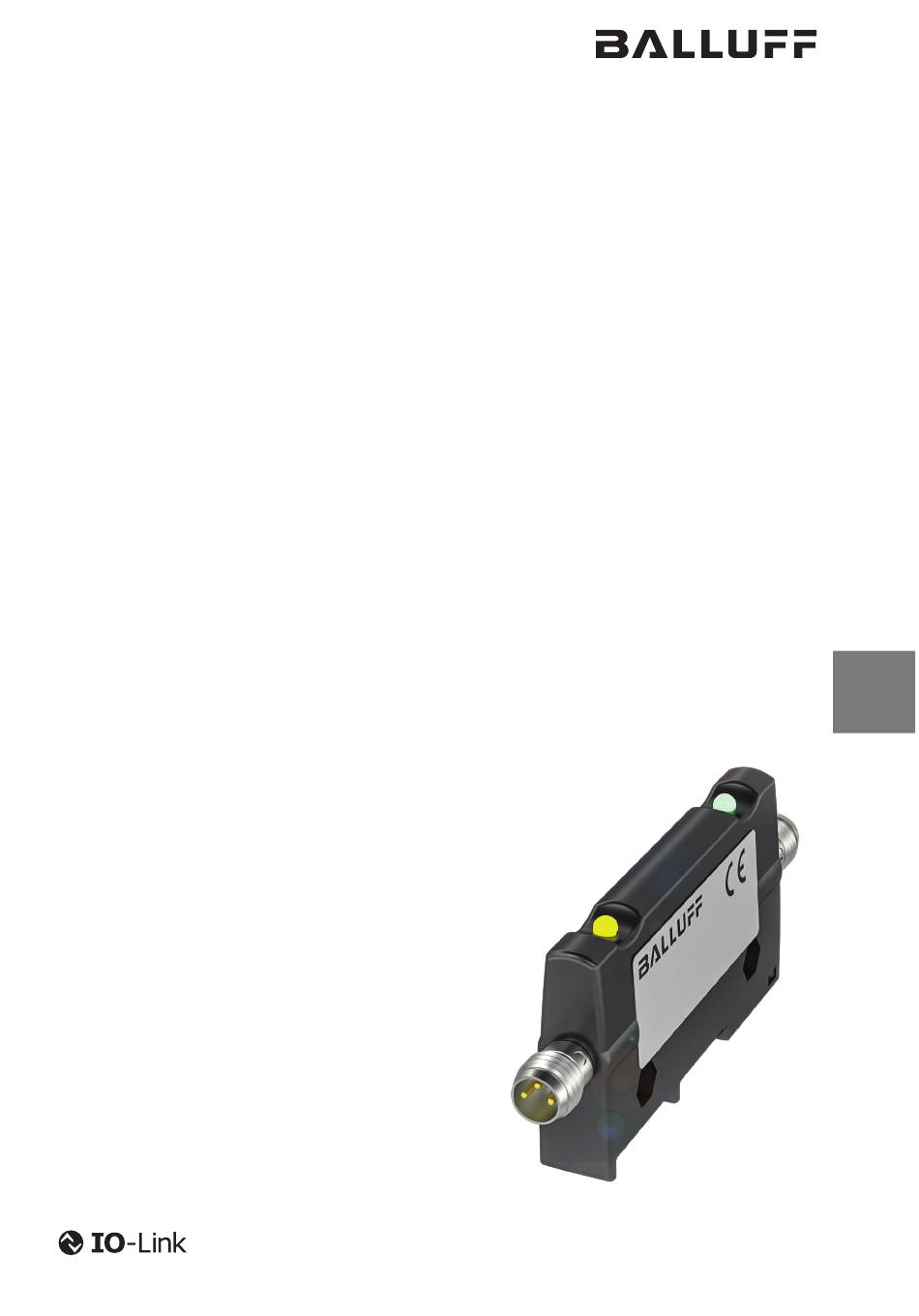

- Seite 1 BAE SA-OH-060-YI-S75G Betriebsanleitung deutsch User’s guide english...
- Seite 2 www.balluff.com...
- Seite 3 BAE SA-OH-060-YI-S75G Betriebsanleitung deutsch...
- Seite 4 www.balluff.com...
-
Seite 5: Inhaltsverzeichnis
BAE SA-OH-060-YI-S75G Optoelektronische Sensoren Zu dieser Anleitung Gültigkeit Mitgeltende Dokumente Verwendete Symbole und Konventionen Bedeutung der Warnhinweise Verwendete Fachbegriffe und Abkürzungen Sicherheitshinweise Bestimmungsgemäße Verwendung Vernünftigerweise vorhersehbare Fehlanwendung Allgemeine Sicherheitshinweise Lieferumfang, Transport und Lagerung Lieferumfang Transport Lagerbedingungen Produktbeschreibung Abmessungen Funktion Anzeigeelemente... -
Seite 6: Zu Dieser Anleitung
Mitgeltende Dokumente GEFAHR Weitere Informationen zu diesem Produkt finden Sie unter Das allgemeine Warnsymbol in Verbindung mit dem www.balluff.com auf der Produktseite z. B. in folgenden Signalwort GEFAHR kennzeichnet eine Gefahr, die unmit- Dokumenten: telbar zum Tod oder zu schweren Verletzungen führt. -
Seite 7: Sicherheitshinweise
Anlage eingebaut und ist für den Einsatz im Industrie- bereich vorgesehen. Die einwandfreie Funktion gemäß den Angaben in den technischen Daten wird nur mit geeignetem original Balluff Zubehör zugesichert, die Verwendung anderer Komponen- ten bewirkt Haftungsausschluss. Eine nichtbestimmungsgemäße Verwendung ist nicht zulässig und führt zum Verlust von Gewährleistungs- und... -
Seite 8: Lieferumfang, Transport Und Lagerung
Signalverstärker – Montageanleitung Zubehör ist nicht im Lieferumfang enthalten und deshalb getrennt zu bestellen. Empfohlenes Zubehör finden Sie unter www.balluff.com auf der Produktseite. Transport ► Produkt in Originalverpackung bis zum Verwendungs- ort transportieren. Lagerbedingungen ► Produkt in Originalverpackung lagern. ► Umgebungsbedingungen beachten (siehe Umge- bungsbedingungen auf Seite 13). -
Seite 9: Produktbeschreibung
BAE SA-OH-060-YI-S75G Optoelektronische Sensoren Produktbeschreibung Abmessungen LED: Gelb LED: Grün Sensor Versorgung Bild 4-1: Abmessungen des Verstärkers in den verschiedenen Ansichten (links: Vorderansicht – Sensorstecker, Mitte: Seitenansicht, rechts: Rückansicht – Versorgungsstecker, unten: Draufsicht). Beschreibung der Elemente im Abschnitt „Anzeigeelemente“. www.balluff.com... -
Seite 10: Funktion
BAE SA-OH-060-YI-S75G Optoelektronische Sensoren Produktbeschreibung (Fortsetzung) Funktion Der IO-Link-Sensorverstärker dient als Auswerte- einheit von Balluff Sensoren der Serie BOH. Dieses Gerät verfügt über eine IO-Link-Kommunikations- schnittstelle, welches einen IO-Link-Master für den Betrieb voraussetzt. Die IO-Link-Schnittstelle ermöglicht den direkten Zugriff auf Sensorwerte und Parameter und bietet die Möglichkeit, das... -
Seite 11: Einbau Und Anschluss
BAE SA-OH-060-YI-S75G Optoelektronische Sensoren Einbau und Anschluss Einbau Werkseinstellung Abmessungen siehe Bild auf Seite 7. – Modus: SIO-Mode – Betriebsmodus: Standard Power, Standard Sen- Folgende Befestigungsarten der Sensorverstärker stehen zur Verfügung: – PIN 4: Schaltausgang PNP (im IO-Link-Mode: Push-Pull) Einfache Klemmmontage auf DIN-Rail nach DIN 35 mm –... -
Seite 12: Inbetriebnahme Und Betrieb
BAE SA-OH-060-YI-S75G Optoelektronische Sensoren Inbetriebnahme und Betrieb Inbetriebnahme GEFAHR Unkontrollierte Systembewegungen Bei der Inbetriebnahme und wenn der Sensor Teil eines Regelsystems ist, dessen Parameter noch nicht eingestellt sind, kann das System unkontrollierte Bewegungen ausführen. Dadurch können Personen gefährdet und Sachschäden verursacht werden. -
Seite 13: Io-Link-Schnittstelle
BAE SA-OH-060-YI-S75G Optoelektronische Sensoren IO-Link-Schnittstelle Das IO-Link-Gerät unterstützt die in diesem Kapitel aufge- führten Funktionen. Für weitere Informationen siehe Dokument IO- Link-Konfiguration unter www.balluff.com auf der Produktseite. Primäre Funktionen – Identifikation (Identification) – Geräteerkennung (Device Discovery) – Schaltprofile (Switching Profiles) –... -
Seite 14: Reparatur Und Entsorgung
BAE SA-OH-060-YI-S75G Optoelektronische Sensoren Reparatur und Entsorgung Reparatur Reparaturen am Produkt dürfen nur von Balluff durchge- führt werden. Sollte das Produkt defekt sein, nehmen Sie Kontakt mit unserem Service-Center auf. Entsorgung ► Befolgen Sie die nationalen Vorschriften zur Entsor- gung. -
Seite 15: Technische Daten
Der Signalverstärker ist sofort betriebsbereit, die volle Ausgang Pin 4 (umschaltbar) Schaltausgang/IO-Link Genauigkeit wird nach der Warmlaufphase erreicht. Schaltausgang Pin 4 (umschalt- PNP/NPN/Gegentakt bar) Weitere Daten finden Sie unter www.balluff.com auf der Produktseite. Ein-/Ausgang Pin 2 (umschalt- Schaltausgang/digitaler bar) Eingang Allgemeine Merkmale Schaltausgang Pin 2 (umschalt-... - Seite 17 BAE SA-OH-060-YI-S75G User’s Guide english...
- Seite 18 www.balluff.com...
