Bedienelemente und Anzeigen

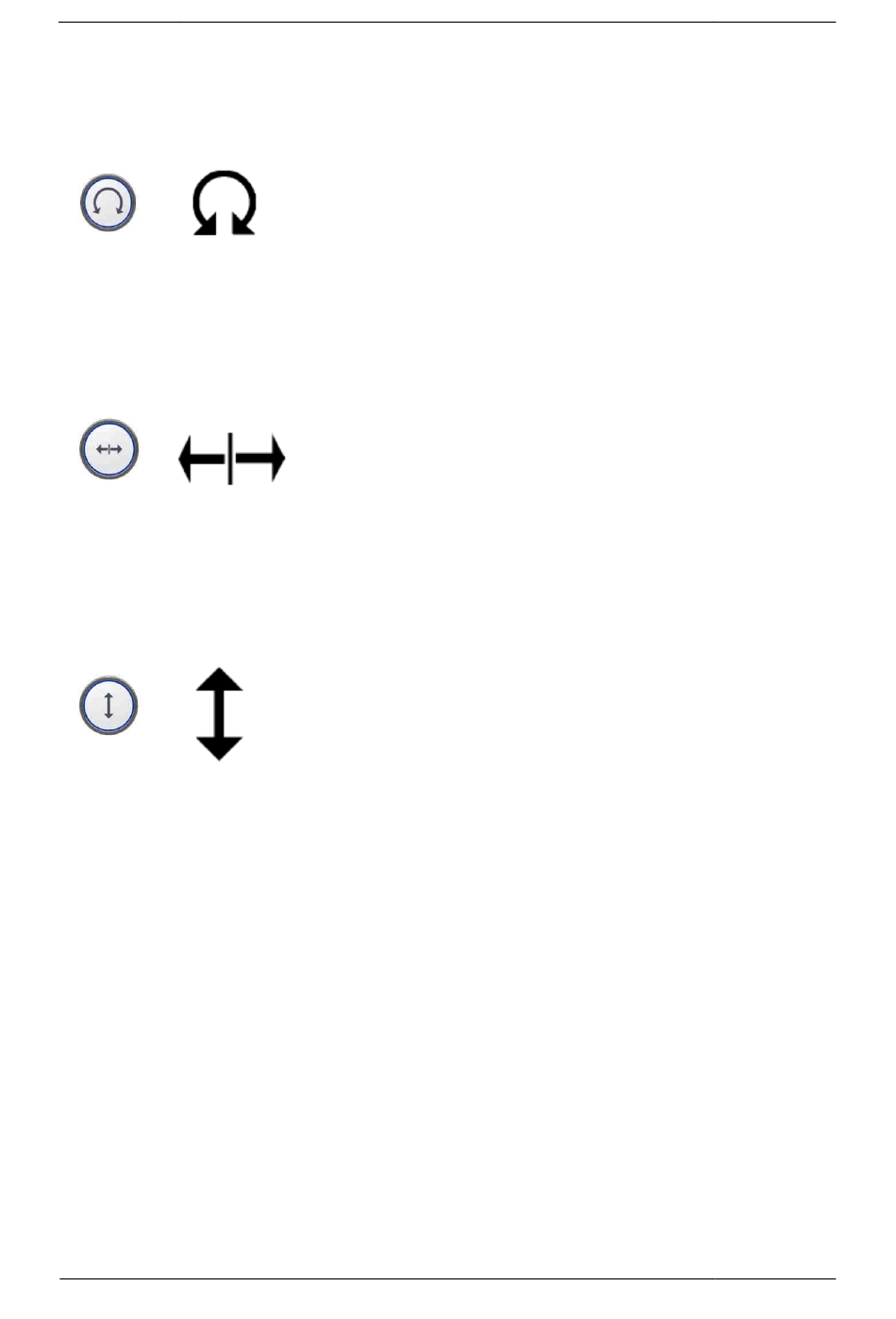

2.1 Bedienelemente am PEDS 600 Schwenkbügelsystem
2.1.1

Drehtaste

2.1.2

SID-Taste

2.1.3

Vertikalbewegungstaste

PROTEC GmbH & Co. KG, In den Dorfwiesen 14, 71720 Oberstenfeld, Germany
PEDS 600 System
Kurzgebrauchsanweisung
Durch Betätigen dieser Taste wird die Bremse für die
Rotationsbewegung des Querarms gelöst. Bei gedrückter Taste kann
der Querarm in eine gewünschte Schräglage gedreht werden.
Auf der Rotationsskala wird die Drehung in Grad relativ zur
waagrechten Ausgangsposition gezeigt.
Die Bremse rastet alle 5° sicher ein. Wird der Querarm in eine andere
Winkellage bewegt, muss die Rotationsbewegung abgebremst und
angehalten werden, bevor die Taste losgelassen wird. Ansonsten
kann die Bremseinheit mechanisch beschädigt werden.
Durch Betätigen dieser Taste wird die Bremse für die beiden
Querwagen gelöst. Der SID (Source Image Distance/Fokus-
Bildempfänger-Abstand) kann bei gedrückter Taste leicht
eingestellt werden.
Beim Verstellen der Distanz muss unbedingt die Verstellbewegung
angehalten werden, bevor die Taste losgelassen wird. Ein hartes
Auffahren in die Endanschläge ist ebenso zu vermeiden. Ansonsten
kann es in beiden Fällen zu mechanischen Beschädigungen
kommen.
Durch Betätigen dieser Taste wird die Bremse des Vertikalwagens
gelöst. Der Vertikalwagen kann bei gedrückter Taste von Hand nach
oben und unten bewegt werden.
Der Fahrweg muss unbedingt angehalten werden, bevor die Taste
losgelassen wird, da es zu mechanischen Beschädigungen kommen
könnte.
