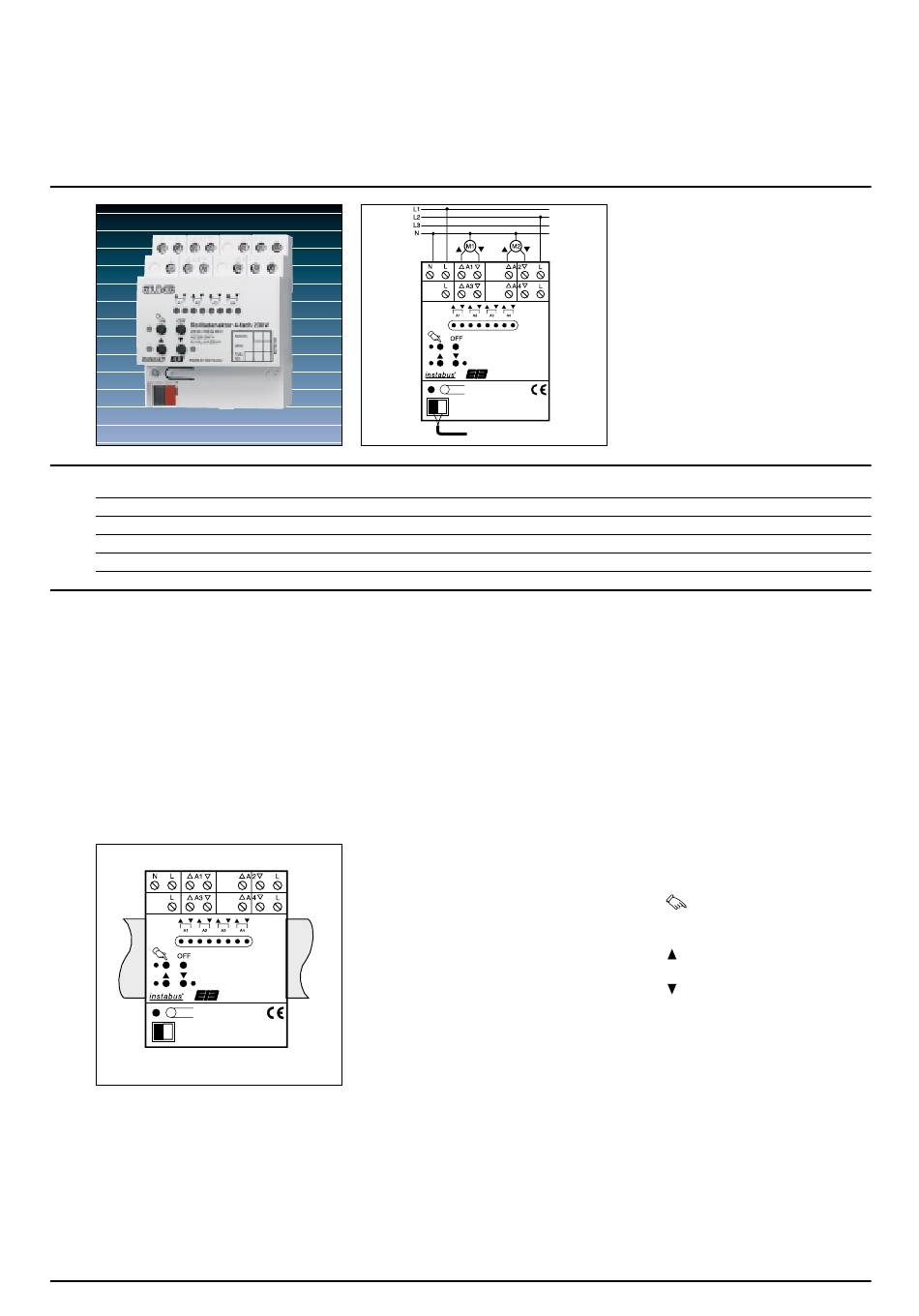

Rollladenaktor 4fach kompakt
mit Handbedienung 230 V
ETS-Produktfamilie:
Produkttyp:
Funktionsbeschreibung:
3
Der Rolladenaktor schaltet in Abhängigkeit von EIB-Telegrammen bis zu vier voneinander unabhängige Ausgangskanäle für jeweils einen Motor
(4-Kanal Betrieb). Auch ist es möglich, die Anzahl der Ausgangskanäle auf zwei zu reduzieren, so dass bis zu zwei Rollladenmotoren je Kanal
angesteuert werden können (2 x 2-Kanal Betrieb).
Der Rollladenaktor verfügt über eine Handbedienung, wodurch die einzelnen Ausgänge dauerhaft oder temporär unabhängig vom Bus angesteuert
werden können.
Beim Empfang beispielsweise einer Sturmmeldung ist der Aktor in der Lage, die Rollladen in eine vorgegebene Sicherheitsstellung zu fahren und
dort zu verriegeln. Jeder Ausgang kann unabhängig voneinander auf eine eigene Fahrzeit parametriert werden.
Darstellung:
schwarz
rot
Jalousie
Rollladenaktor
Abmessungen:
Breite:
4 TE, 72 mm
Höhe:
90 mm
Tiefe:
64 mm
instabus-
Leitung
Art.-Nr.
2204 REG HR
Bedienelemente:
1 Programmiertaste
1 Programmier-LED (rot)
Handbedienelemente:
1 Taste
des Handbedienmodus (Auswahltaste)
1 Taste „OFF" (Alles Stopp)
1 Taste
bei Handbedienung
1 Taste
Handbedienung
Status-Anzeigeelemente:
8 LED (rot) zur Fahrtrichtungsanzeige der ein-
zelnen Ausgänge und des bei Handbedienung
selektierten Ausgangs
1 LED (rot) zur Statusanzeige "permanenter
Handbedienmodus"
1 LED (rot) zur Fahrtrichtungsanzeige "AUF"
des selektierten Ausgangs bei Handbedienung
1 LED (rot) zur Fahrtrichtungsanzeige "AB"
des selektierten Ausgangs bei Handbedienung
(Weitere Hinweise zu den Bedienelementen
und zu den Statusanzeigen vgl. "Handbedie-
nung".)
Aktoren
zur Aktivierung
für Aufwärtsfahrt
für Abwärtsfahrt bei
1
