Jung 2116.10 REG Bedienungsanleitung

1
2

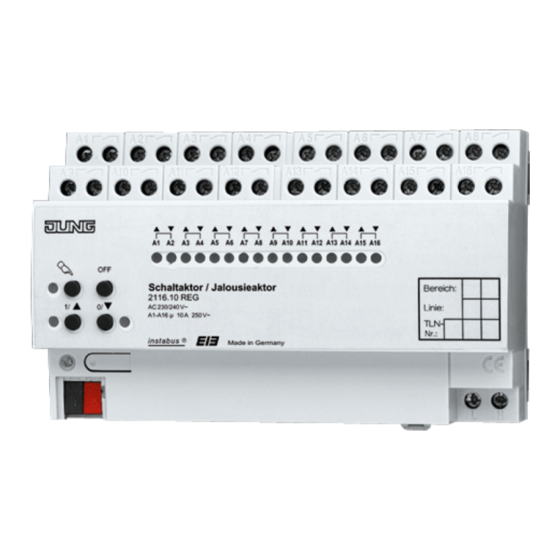

Schaltaktor 16-fach / Jalousieaktor 8-fach
REG-Gehäuse 8 TE
ETS-Produktfamilie:
Produkttyp:
3 Funktionsbeschreibung:
Der Aktor arbeitet je nach Parametrierung als Schaltaktor mit max. 16 Ausgängen oder als Jalousieaktor mit max. 8 Ausgängen. In der Funktion
"Jalousie" können auch Rollladen angesteuert werden. Eine Mischung der Funktionen ist möglich, sodass der Aktor an getrennten Ausgangs-
kanälen beispielsweise Leuchten schalten und Jalousien ansteuern kann (z.B. Ausgänge A 1 – A 6 als Schaltaktor 6-fach, Ausgänge A 7 – A1 4
als Jalousieaktor 4-fach, Ausgänge A 15 – A 16 als Schaltaktor 2-fach). Dabei sind für die Funktion "Jalousie" bzw. Rolllade für jeweils einen Motor
2 Ausgangskanäle zu kombinieren (vgl. Anschlussbild).
Der Aktor verfügt über eine Handbedienung, wodurch die einzelnen Ausgänge dauerhaft oder temporär unabhängig vom Bus angesteuert werden
können. Es ist eine Netzspannungsversorgung erforderlich.
Bei der Jalousieanwendung bietet eine Sicherheitsfunktion die Möglichkeit, beispielsweise bei einer Sturmmeldung alle zugeordneten Ausgänge in
eine vorgegebene Sicherheitsstellung zu fahren und dort zu verriegeln. Bis zu zwei Sonnenschutzfunktionen ermöglichen ein helligkeitsabhängiges
Verfahren der Jalousieausgänge. Eine Sperrfunktion kann parametrierbare Schaltausgänge verriegeln. Eine Zentralfunktion (1 Bit oder 2 Bit) erlaubt
es, wahlweise die Schaltausgänge in eine vorgegebene Schaltstellung zu bringen.

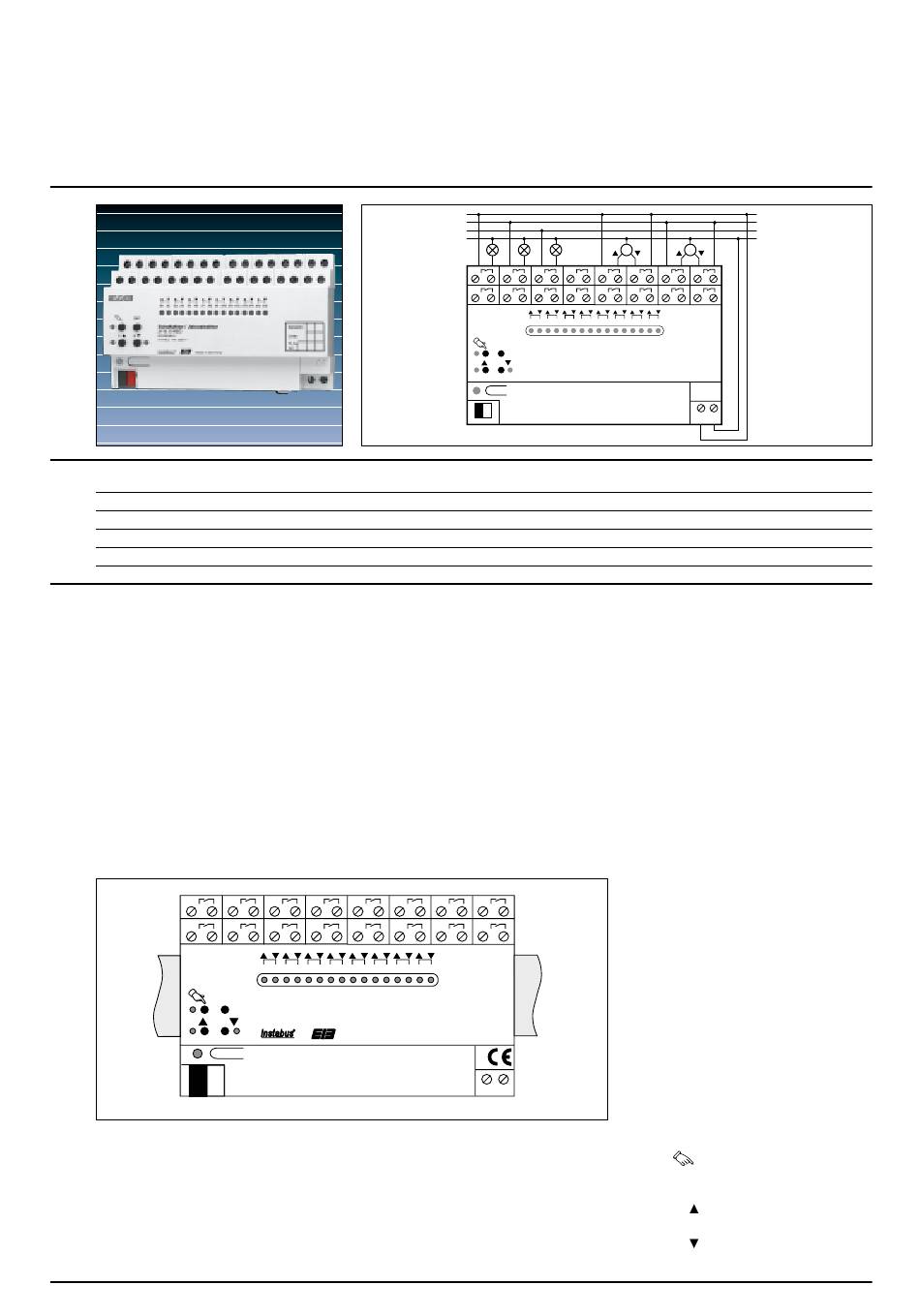

Darstellung:
3
A1
A9
OFF
1/ 0/
Status-Anzeigeelemente:
16 LED (rot) zur Schaltzustands- bzw. Fahrtrichtungsanzeige der einzelnen Ausgänge.
Die LED leuchten, wenn die Schaltkontakte der Relais geschlossen sind.
1 LED (rot) zur Statusanzeige "permanenter Handbedienmodus"
1 LED (rot) zur Schaltzustandsanzeige "EIN" bzw. zur Fahrtrichtungsanzeige "AUF" des
selektierten Ausgangs bei Handbedienung
1 LED (rot) zur Schaltzustandsanzeige "AUS" bzw. zur Fahrtrichtungsanzeige "AB" des
selektierten Ausgangs bei Handbedienung
Ausgabe
Binärausgang, mix
A2 A3 A4 A5 A6
A10 A11 A12 A13 A14
A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A15 A16
L1
L2
L3
N
A1 A2 A3 A4 A5
A9 A10 A11 A12 A13
A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A15 A16
OFF
1/ 0/
Art.-Nr.
2116.10 REG
A7 A8
A15 A16
L N
Aktor REG
M M
A6 A7 A8
A14 A15 A16
L N
Abmessungen:
Breite: 8 TE / 144 mm
Höhe: 90 mm
Tiefe: 64 mm
Status-Anzeigeelemente:
1 Programmiertaste
1 Programmier-LED (rot)
Handbedienelemente:
1 Taste " " zur Aktivierung des Hand-
bedienmodus (Auswahltaste)
1 Taste "OFF" für Alles AUS / Alles Stopp
1 Taste "1 / " zum Einschalten bzw.
für Aufwärtsfahrt
1 Taste "0 / " zum Ausschalten bzw.
für Abwärtsfahrt
301
