KNX
Stand: Feb-10 825 063 13
Bedienungsanleitung
Jalousie-Aktor 4fach
Jalousie-Aktor 4fach 230 V~ mit
Handbetrieb
Rollladen-Aktor 4fach 230 V~ mit
Handbetrieb
Jalousie-Aktor 4fach 24 V DC mit
Handbetrieb
1. Systeminformation
Dieses Gerät ist ein Produkt des instabus-EIB-Systems und entspricht den
EIBA-Richtlinien. Detaillierte Fachkenntnisse durch instabus-Schulungen
werden zum Verständnis vorausgesetzt.
Die Funktion des Gerätes ist softwareabhängig. Detaillierte Informationen,
welche Software geladen werden kann und welcher Funktionsumfang sich
damit ergibt sowie die Software selbst, sind der Produktdatenbank des
Herstellers zu entnehmen.
Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe
einer von der EIBA zertifizierten Software.
Die Produktdatenbank und die technischen Beschreibungen finden Sie
stets aktuell im Internet unter www.jung.de.
2. Gefahrenhinweise
Achtung!
Einbau und Montage elektrischer Geräte dürfen nur durch eine
Elektrofachkraft erfolgen. Dabei sind die geltenden
Unfallverhütungsvorschriften zu beachten.
Zur Vermeidung eines elektrischen Schlages vor Arbeiten am Gerät
freischalten (Sicherungsautomat abschalten).
Bei Nichtbeachtung der Installationshinweise können Brand oder
andere Gefahren entstehen.
Nur für den Anschluss von Motoren!
Gefahren, die durch motorisch angetriebene Komponenten entstehen
können, sind durch geeignete Sicherheitsmaßnahmen
auszuschließen.

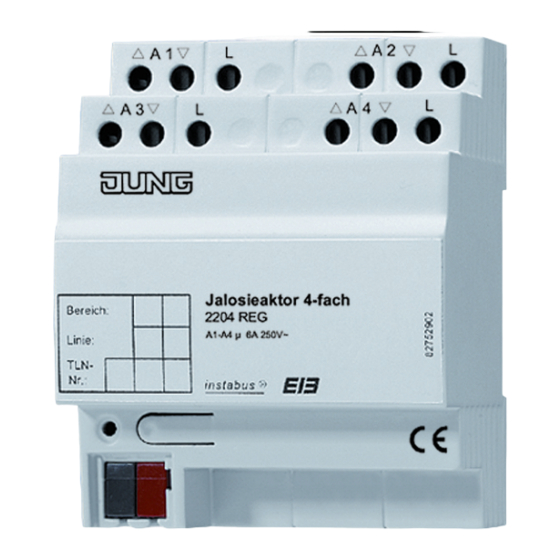

Jalousie-Aktor 4fach
Art.-Nr.: 2204 REG, 2204REGH
2204REGHR, 2224REGH
Werbung
Verwandte Anleitungen für Jung 2204REGH
Inhaltszusammenfassung für Jung 2204REGH
- Seite 1 Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe einer von der EIBA zertifizierten Software. Die Produktdatenbank und die technischen Beschreibungen finden Sie stets aktuell im Internet unter www.jung.de. 2. Gefahrenhinweise Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft erfolgen.
- Seite 2 Jalousie-Aktor 4fach Art.-Nr.: 2204 REG, 2204REGH 2204REGHR, 2224REGH 3. Funktion Die Jalousieaktoren 4fach schalten bis zu vier voneinander unabhängige Jalousie- oder Rollladenantriebe über den instabus EIB. Fahrbefehle werden durch Betätigung von Tastsensoren oder Binäreingängen des instabus EIB-Systems ausgelöst. Über die Bedien- und Anzeigeelemente können die Jalousieaktoren mit Handbetätigung je nach Parametrierung auch ohne Busspannung...
- Seite 3 Jalousie-Aktor 4fach Art.-Nr.: 2204 REG, 2204REGH 2204REGHR, 2224REGH 6. Anschluss Jalousieaktor 4-fach, Art. Nr. 2204 REG: Abb. A Der Busanschluss erfolgt mit der Busanschlussklemme (1). Der Anschluss erfolgt gemäß Anschlussbild. Es können verschiedene Außenleiter an den L-Klemmen der Ausgänge A1 bis A4 angeschlossen werden.
- Seite 4 Jalousie-Aktor 4fach Art.-Nr.: 2204 REG, 2204REGH 2204REGHR, 2224REGH Der Anschluss der Motoren an den Ausgängen A3 und A4 erfolgt sinngemäß gleich. Weiter bedeuten: Handbedienelemente und Statusanzeigen LED zur Anzeige des Schaltzustands und des bei Handbedienung ausgewählten Ausgangs. Jalousieaktor 4-fach, Handbedienung 24V DC, Art.-Nr. 2224 REG H Abb.
- Seite 5 Jalousie-Aktor 4fach Art.-Nr.: 2204 REG, 2204REGH 2204REGHR, 2224REGH 7. Handbedienung Abb. D Die Aktoren mit Handbedienung lassen sich in drei Zuständen betreiben: 1. im Busbetrieb (Normalfall) 2. im dauerhaften Handbetrieb (Busbetrieb deaktiviert) 3. im zeitweiligen Handbetrieb (Gerät schaltet nach 5 Sek. ohne Eingabe auf Busbetrieb zurück)
-
Seite 6: Technische Daten
Technische Änderungen vorbehalten 10. Gewährleistung Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zentrale Kundendienststelle: ALBRECHT JUNG GMBH & CO. KG Service-Center Kupferstr. 17-19 D-44532 Lünen Service-Line: 0 23 55 . 80 65 51 Telefax: 0 23 55 .
