Universal-Dimmaktor 1fach
Universal-Dimmaktor 1fach
Art.-Nr.: 390011SU
Bedienungsanleitung
1
Sicherheitshinweise
Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und be-
achten.
Das Gerät darf nicht geöffnet und außerhalb der technischen Spezifikation betrieben werden.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet. Auch bei ausge-
schaltetem Ausgang ist die Last nicht galvanisch vom Netz getrennt.
Gefahr durch elektrischen Schlag. Bei der Installation auf ausreichende Isolierung zwischen
Netzspannung und Bus achten. Mindestabstand zwischen Bus- und Netzspannungsadern von
mindestens 4 mm einhalten.
Gefahr durch elektrischen Schlag an der KNX-Installation. An die Eingänge keine externen
Spannungen anschließen. Gerät kann beschädigt werden und das SELV-Potential auf der KNX-
Busleitung ist nicht mehr gegeben.
Brandgefahr. Bei Betrieb mit induktiven Trafos jeden Trafo entsprechend den Herstelleranga-
ben primärseitig absichern. Nur Sicherheitstransformatoren nach EN 61558-2-6 (VDE 0570 Teil
2-6) verwenden.
Zerstörungsgefahr von Dimmer und Last, wenn eingestellte Betriebsart und Lastart nicht zuein-
ander passen. Vor Anschluss oder Austausch der Last korrektes Dimmprinzip einstellen.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2

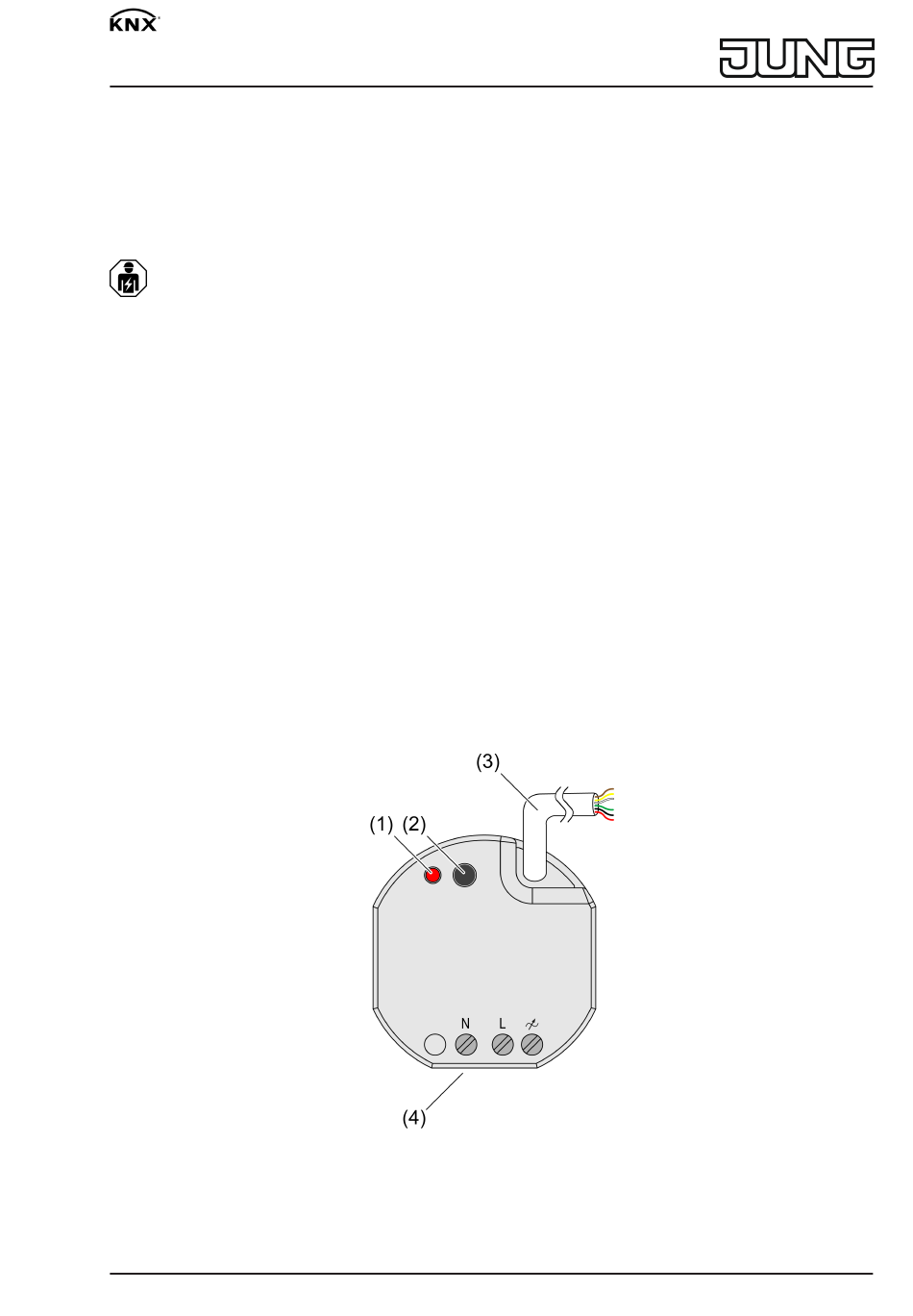

Geräteaufbau
(1)
Programmier-LED
(2)
Programmiertaste
(3)
Steuerleitung (Anschluss KNX und Nebenstelleneingänge)
82404403
J0082404403
Bild 1: Geräteaufbau
1 / 10
02.02.2021
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Jung 390011SU

Inhaltszusammenfassung für Jung 390011SU

  • Seite 1 Universal-Dimmaktor 1fach Universal-Dimmaktor 1fach Art.-Nr.: 390011SU Bedienungsanleitung Sicherheitshinweise Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und be- achten. Das Gerät darf nicht geöffnet und außerhalb der technischen Spezifikation betrieben werden.
  • Seite 2 Funktionsumfang sowie die Software selbst sind der Produktdatenbank des Herstellers zu entnehmen. Das Gerät ist updatefähig. Firmware-Updates können komfortabel mit der Jung ETS Service- App (Zusatzsoftware) durchgeführt werden. Das Gerät ist KNX Data Secure fähig. KNX Data Secure bietet Schutz vor Manipulation in der Gebäudeautomation und kann im ETS-Projekt konfiguriert werden.

  • Seite 3: Informationen Für Elektrofachkräfte

    Leckagesensoren. NTC-Temperaturfühler an Eingang 3 anschließbar. – Versorgung über KNX, keine zusätzliche Versorgungsspannung notwendig – KNX Data Secure kompatibel – Updatefähig mit Jung ETS Service-App Eigenschaften Dimmbetrieb – Automatische oder manuelle Auswahl des zur Last passenden Dimmprinzips – Leerlauf-, kurzschluss- und übertemperatursicher –...

  • Seite 4: Montage Und Elektrischer Anschluss

    Universal-Dimmaktor 1fach 4.1 Montage und elektrischer Anschluss GEFAHR! Bei Anschließen der Bus-/Nebenstellen- und Netzspannungsadern in einer gemein- samen Gerätedose kann die KNX Busleitung mit Netzspannung in Berührung kom- men. Die Sicherheit der gesamten KNX Installation wird gefährdet. Personen können auch an entfernten Geräten einen elektrischen Schlag erhalten. Bus-/Nebenstellen- und Netzspannungsklemmen nicht in einem gemeinsamen An- schlussraum platzieren.
  • Seite 5 Universal-Dimmaktor 1fach Bild 4: Leitungsabstand Mindestabstand zwischen Netzspannung und Bus-/Nebenstellenadern: min. 4 mm (Bild 4) Bild 5: Anschluss der Last Umgebungstemperatur beachten. Für ausreichende Kühlung sorgen. ￭ Gerät polungsrichtig an KNX anschließen. ￭ Last gemäß Anschlussbeispiel anschließen (Bild 5). ￭ Bedarfsweise potentialfreie Kontakte oder Betauungs-/Leckagesensoren an Eingänge 1...3, oder NTC-Temperaturfühler an Eingang 3 anschließen (Bild 2).

  • Seite 6: Technische Daten

    Gerät auf Werkseinstellungen zurücksetzen Mit der Jung ETS Service-App können Geräte auf Werkseinstellungen zurückgesetzt werden. Diese Funktion nutzt die im Gerät enthaltene Firmware, die zum Zeitpunkt der Auslieferung ak- tiv war (Auslieferungszustand). Durch das Zurücksetzen auf Werkseinstellungen verlieren die Geräte ihre physikalische Adresse und Konfiguration.
  • Seite 7 Universal-Dimmaktor 1fach Standby-Leistung ca. 0,2 W Umgebungstemperatur -5 ... +45 °C Lager-/ Transporttemperatur -25 ... +70 °C Abmessungen (B x H x T) 48 x 50 x 28 mm KNX Medium TP256 Inbetriebnahme-Modus S-Mode Nennspannung KNX DC 21 ... 32 V SELV Stromaufnahme KNX 5 ...

  • Seite 8: Hilfe Im Problemfall

    Universal-Dimmaktor 1fach Bild 7: Anschlussleistung konventionelle Lampen Leistungsreduzierung bei Einbau in Holz- oder Trockenbauwand -15% bei Einbau in Mehrfachkombinationen -20% Klemmbare Leiterquerschnitte eindrähtig 0,5 ... 4 mm² feindrähtig ohne Aderendhülse 0,5 ... 4 mm² feindrähtig mit Aderendhülse 0,5 ... 2,5 mm² Anzugsdrehmoment Schraubklemmen max.
  • Seite 9 Universal-Dimmaktor 1fach Bei Einstellung "Universal": Dimmprinzip manuell vorgeben. Angeschlossene HV-LED- oder Kompaktleuchtstofflampen sind in niedrigster Dimmstellung zu hell; Dimmbereich ist zu klein Ursache 1: Eingestellte Minimalhelligkeit ist zu hoch. Minimalhelligkeit reduzieren. Ursache 2: Dimmprinzip HV-LED-Phasenabschnitt passt nicht optimal zu angeschlossenen Lampen.

  • Seite 10: Gewährleistung

    Fernfühler FF7.8 Betauungssensor BTS01 Leckagesensor LES01 Gewährleistung Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fachhandel. ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de www.jung.de 82404403 02.02.2021...
