Montage des MaxBright
II am Cool Ceramic Safety Herschel Prisma
®
Wir empfehlen den Einsatz des Zeiss-Mikrobajonetts mit dem optionalen TQC-
Schnellwechsler
# 2456313A
statt des direkten T-2-Anschlusses, da so die Glasweg-
korrektoren 1,25x und 1,7x direkt in den Binokularansatz geschraubt werden können.
Für den 2,6x GWK beachten Sie bitte den Hinweis am Ende dieses Kapitels.
Um das MaxBright
II Binokular direkt an Ihrem Herschelprisma befestigen zu können,
®
benötigen Sie das Anschluss-Stück
#
1508035, welches das 2" Innengewinde am
Herschelprisma in ein T-2 Außengewinde umwandelt. Dieses 2" Innengewinde befindet
sich unter der 2" ClickLock
-Klemme.
®
Sobald die 2" ClickLock
vom Herschelkeil abgeschraubt ist, finden Sie einen 2" Au-
®
ßengewindering (2" Umkehrring), an dem die 2" Filter OD 3.0 und das Solar-Continuum-
Filter befestigt sind. Schrauben Sie die Filter vom 2" Umkehrring ab und befestigen Sie
die Filter am 2" / T-2 Anschluss-Stück. Schrauben Sie nun das Anschluss-Stück in das
Gehäuse des Herschelprismas. Schrauben Sie dann den T-2 Bajonet-Schnellwechsler
(Zeiss-Bajonett) des Binokulars an das T-2 Gewinde des Adapters. Jetzt können Sie das
Binokular am T-2 Wechsler befestigen.
Die Glaswegkorrektoren 1,25x und 1,7x werden ohne den
schwarzen Spacer Ring in die Ringschwalbe des Max -
Bright
II geschraubt. Der 2,6x Glaswegkorrektor
wird mit
®
®
dem schwarzen Spacerring in den SC/T-2-Adapter
# 1508035
gelegt. Er wird dann von der Ringschwalbe des Binokulars
geklemmt.

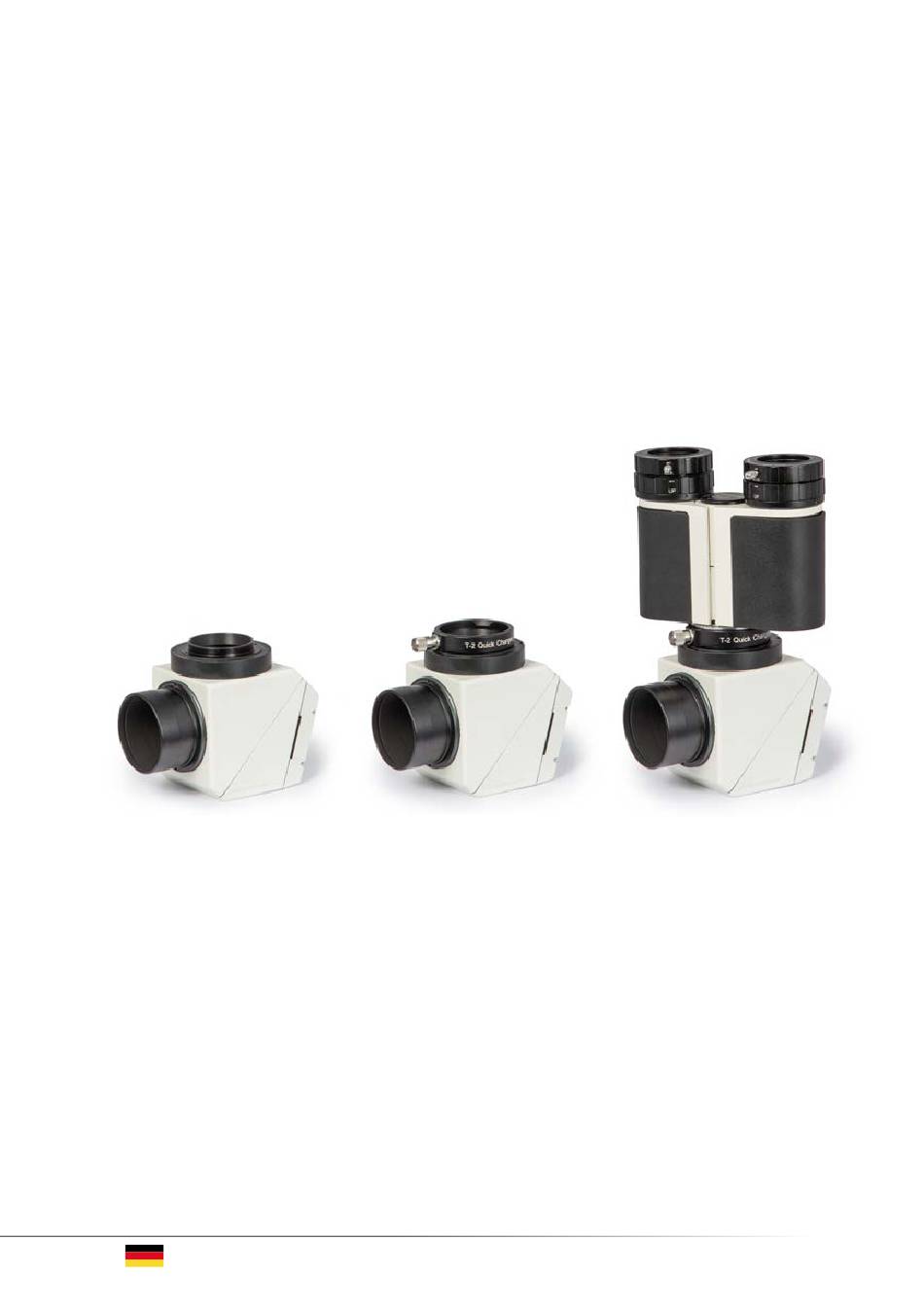

Das Herschelprisma ohne
Das Herschelprisma mit dem
Großfeld-Bino und Glaswegkor-
ClickLock
, aber mit dem
T-2-Schnellwechsler
rektor
auf dem Herschelprisma
®
®
T-2-Adapter
#
1508035.
# 1508035
Achtung:
Wenn Sie einen Glaswegkorrektor
in den SC/T-2-Adapter
legen,
®
stößt dieser an den Filter an, wenn der Filter ganz eingeschraubt ist. Das gilt immer für
den 2,6x GWK, aber auch für die kürzeren Glaswegkorrektoren, wenn das Zeiss-Mik-
robajonett nicht genutzt wird. Bei Verwendung eines GWK im SC/T-2-Adapter dürfen
Sie die 2"-Filter nicht ganz in den Adapter einschrauben.
Zusammenbau mit dem Universal Alan Gee II
Telekompressor für Schmidt-Cassegrains
An Schmidt-Cassegrains bietet der Universal Alan Gee II (UAG II) Telekompressor
# 2454405
eine interessante Möglichkeit, um die Bildfeldfläche nahezu zu verdoppeln.
Aus dem Öffnungsverhältnis von f/10 eines typischen Schmidt-Cassegrains wird f/5,9.
Er wird über den T-2-Anschluss direkt vor das Binokular gesetzt, hinter das T-2-Zenit-
prisma. Dazu benötigen Sie den T-2 Zwischenring 7,5 mm
#
1508154, welcher an das
18
