GEBRAUCHSANLEITUNG
Wir gratulieren Ihnen zum Kauf des Baader Maxbright Binokular-Ansatzes, es kann Ihnen ein Leben lang
beeindruckende Bilder liefern, wenn Sie es richtig einsetzen. Für optimale Ergebnisse, empfehlen wir Ihnen, ein
paar Minuten mit dem Lesen dieser Gebrauchsanleitung zu verbringen, bevor Sie Ihr Maxbright-Binokular
einsetzen.

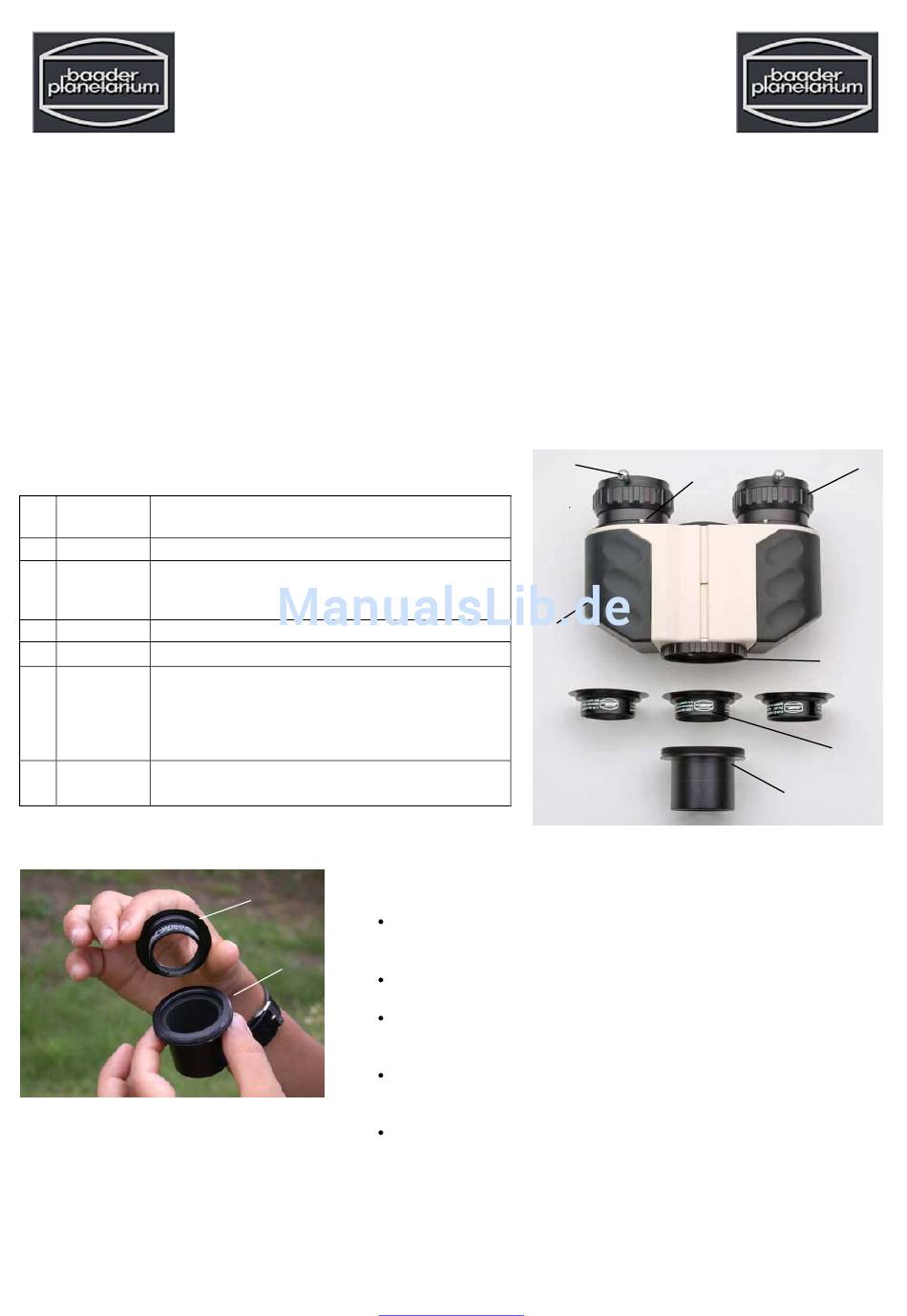

Teileliste, Bestellnummer und Name
1
Feststellschraube und Fein-Kippvorrichtung für das
Okular (3 Stück pro Okularaufnahme)
2
1.25-Zoll-Okularaufnahme (31.8mm)
3
Seitliche Justierschrauben für die Okularaufnahme (3
Schrauben pro Okularaufnahme)
4
Finger-Griffmulden
5
T2-Schraubring und optisches Fenster
6
1¼" Glasweg-Korrektor (GWK)
245 6314
1,25 x – (# 4A) Fokusgewinn: ca. 20 mm
245 6316
1,7 x – (#4B) Fokusgewinn: ca. 35 mm
245 6317
2,6 x – (#4C) Fokusgewinn: ca. 65 mm
2456301
2" Newton 1.7x Fokusgewinn: ca. 80 mm (vgl. S. 2)
245 8105
7
T2/1.25" (31.8 mm) Steckanschluß – # 14
240 8150
oder T2/2" (50.8mm) Steckanschluß – # 16
Die drei Baader-Glaswegkorrektoren (GWK) lassen
sich mit einer Vielzahl von Baader-T2-Zubehör
kombinieren. Das Gewinde am GWK passt in viele
Steckhülsen und Zenitprismen aus dem ASTRO-T-2
System
Copyright © 2006, Baader Planetarium GmbH, Unitron Italia Srl, Alpine Astronomical LLC. Alle Rechte vorbehalten. Kopieren oder Gebrauch ohne
ausdrückliche schriftliche Genehmigung ist verboten. (Worldwide @ www.baader-planetarium.de),(Italy @ www.unitronitalia.it),(USA @
BAADER MAXBRIGHT
BINOKULAR ANSATZ
Zusammenbau – mit 1¼" (oder 2") Steckanschluß
#4
#1
www.alpineastro.com
# 245 6450
1
4
Entfernen Sie die Plastikdeckel von beiden Okularstutzen und
schrauben Sie den schwarzen Deckel vom optischen Fenster
des Binokularansatzes ab.
Schrauben Sie die sechs (6) beiliegenden Schrauben in die
entsprechenden Gewinde der Okularstutzen.
Schrauben Sie den Glasweg-Korrektor in den 1.25" (31.8 mm)
Steckanschluß (falls
verwenden, beachten Sie bitte die Anleitung auf Seite 5).
Schrauben Sie den T2/31.8 Anschluß auf die Vorderseite des
Binokularansatzes. Drehen Sie den Feststellring, bis er sicher
hält.
Setzen Sie den Binokularansatz in den Okularstutzen des
Teleskops und ziehen Sie die Feststellschrauben an, bis er
sicher an seinem Platz hält.
- 1 -
)
®
3
#4A
#4B
Sie einen Zwei-Zoll-Steckanschluß
2
5
#4C
6
7 #14
