Anschluss Des Maxbright ® Ii Binokulars An Ein Teleskop; Zusammenbau Mit T-2-Überwurfmutter; Option 1: Zusammenbau Mit Einem T-2-Prisma (Oder Spiegel) - Baader Planetarium MaxBright II Binoviewer Gebrauchsanleitung

Anschluss des MaxBright
Binokulars an ein Teleskop
Ihnen stehen zahlreiche Möglichkeiten zur Verfügung, um den Binokularansatz an ein
Teleskop anzupassen. Abhängig vom vorhandenen Backfokus und der Bauart Ihres
Teleskops müssen Sie sich für die für Ihre Bedingungen günstigste Option entscheiden.
Zusammenbau mit T-2-Überwurfmutter
Mit Glaswegkorrektoren 1,25x
1,7x # 2456316
Das MaxBright II ist im Auslieferungszustand mit
®
einer T-2-Überwurfmutter versehen. Tipp: Durch
Tausch der Glaswegkorrektoren können Sie mit
einem Okularpaar verschiedene Vergrößerungen
erzielen.
Option 1: Zusammenbau mit einem T-2-Prisma
(oder Spiegel)
Das ist die gängigste Option, da mit einem Prisma
ein bequemer Einblick erzielt wird. Durch den Direktanschluss an eines unserer T-2-
Prismengehäuse entfällt der Okularstutzen des Prismas, und Sie sparen sich einige
Zentimeter Backfokus. Der Lichtweg eines Prismas ist kürzer als der eines Zenitspie-
gels.
Bei Verwendung des T-2-Gewindes wird einer der Glaswegkorrektoren
# 2456316 oder # 2456317
schraubt (ohne den Kunststoffring, der den GWKs beiliegt). Unsere Prismen und Spie-
gel haben dafür ein passendes Gewinde integriert. Einen Überblick über die verschie-
denen Modelle und ihre optische Weglänge finden Sie auf Seite 5.
Um das T-2-Prisma an Ihrem Teleskop zu verwenden, benötigen Sie noch die 1¼"
Steckhülse # 2458105
Gewinde hat.
1. Entfernen Sie die Staubdeckel des
Zenitspiegels/-prismas.
2. Schrauben Sie den Glaswegkorrektor
Bild rechts gezeigt in das Gehäuse.
3. Schrauben Sie ggf. eine 1¼" Steckhülse
# 2458105 oder eine 2"-Steckhülse
an das andere Ende des Prismas/Spiegels
4. Entfernen Sie die Staubschutzdeckel vom Bin-
okularansatz und schrauben Sie Prisma/Spiegel
mit der Überwurfmutter an den Binokularansatz.
Drehen Sie die Überwurfmutter, bis die beiden
Teile fest verbunden sind. Lösen Sie sie leicht,
um die Ausrichtung anzupassen, falls nötig.
12
Bedienungsanleitung: MaxBright
# 2456314,
oder 2,6x # 2456317
einfach in das Zenitprisma bzw. den Zenitspiegel ge-
oder die 2"-Steckhülse
®
# 2408150
II Binokular
®
MaxBright
# 2408150, falls Ihr Teleskop kein T-2-
wie im
Einbau der Glaswegkorrektoren 1,25x,
1,7x und 2,6x in die Baader T-2 Prismen
und Spiegel.
II
®

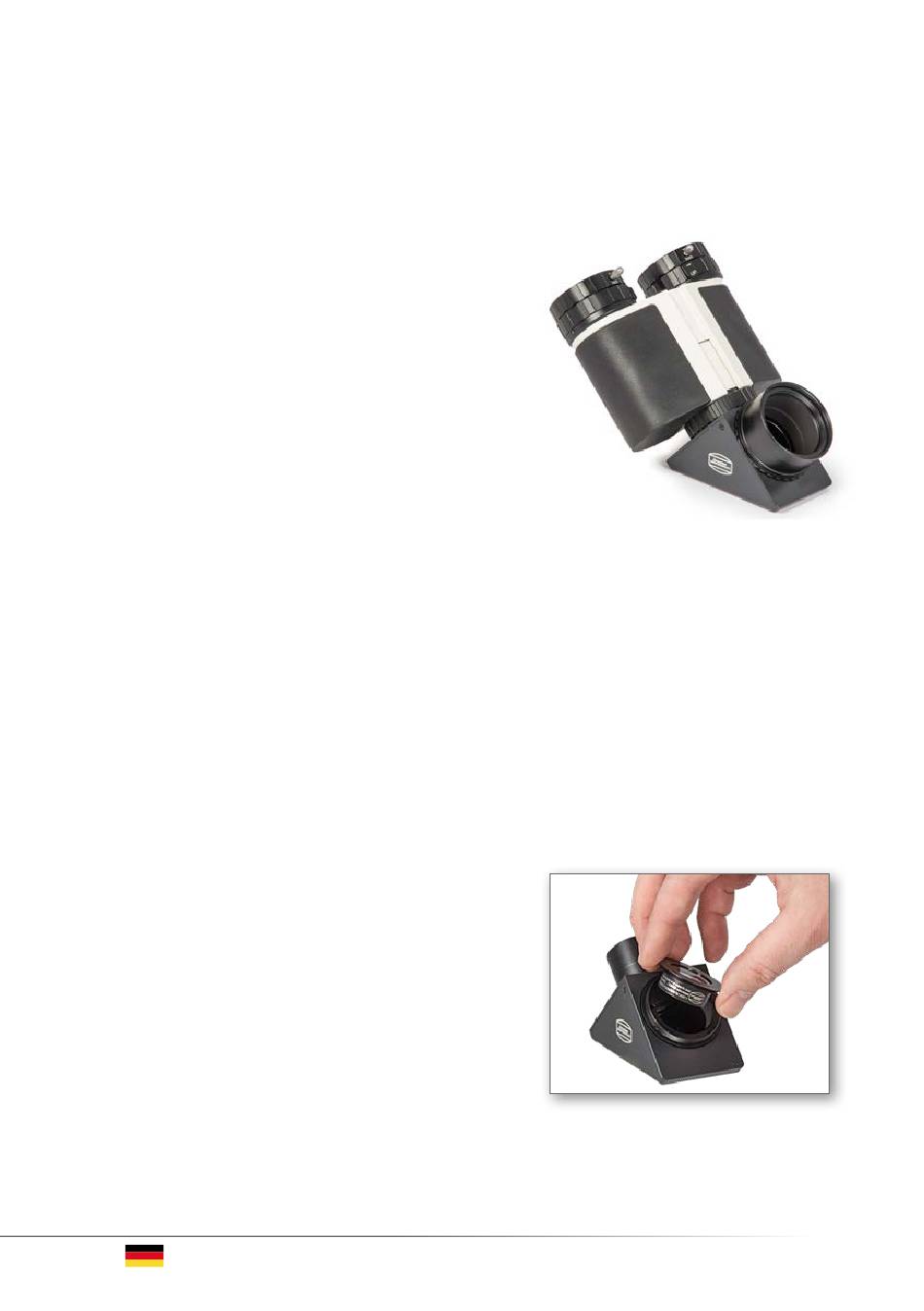

II Bino mit 1¼" Zenitprisma
®
und 2" Steckhülse
# 2456314,
