7.15.2 So montieren Sie das Winkelgetriebe
(543RBX)

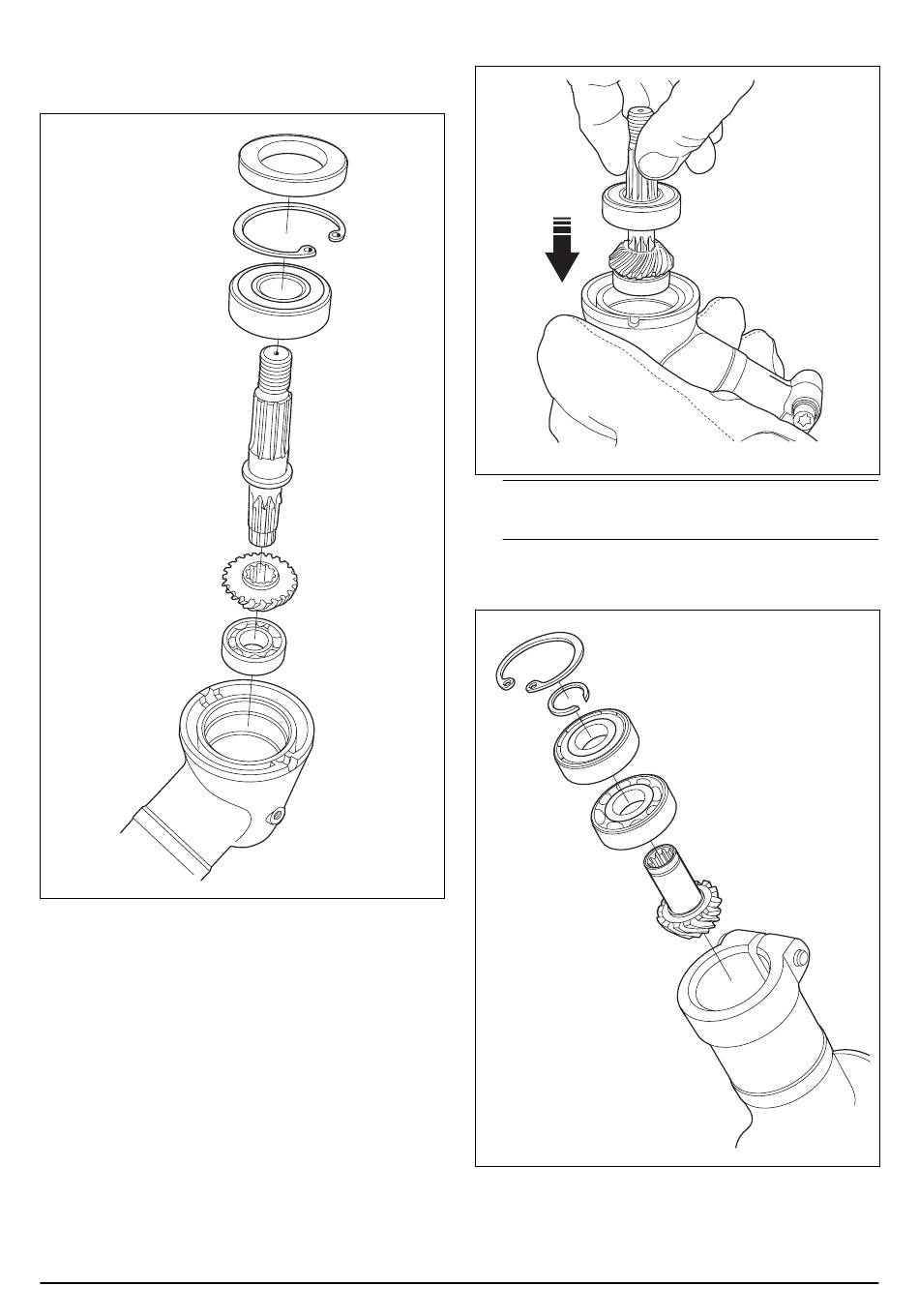

1. Setzen Sie das Winkelgetriebe und die
Abtriebswelle zusammen.
2. Setzen Sie das Zahnrad auf die Welle.
3. Setzen Sie die 2 Kugellager ein.
4. Erhöhen Sie die Temperatur des Winkelgetriebes
auf etwa 140 °C.
1239 - 001 -
5. Schieben Sie die Abtriebswelle in das
Getriebegehäuse ein.
Hinweis: Stellen Sie sicher, dass die Kugellager die
Unterseite des Getriebegehäuses berühren.
6. Befestigen Sie die Kugellager auf der Achse. Stellen
Sie sicher, dass der Sprengring die Kugellager in
Position hält.
7. Installieren Sie die Abtriebswelle.
