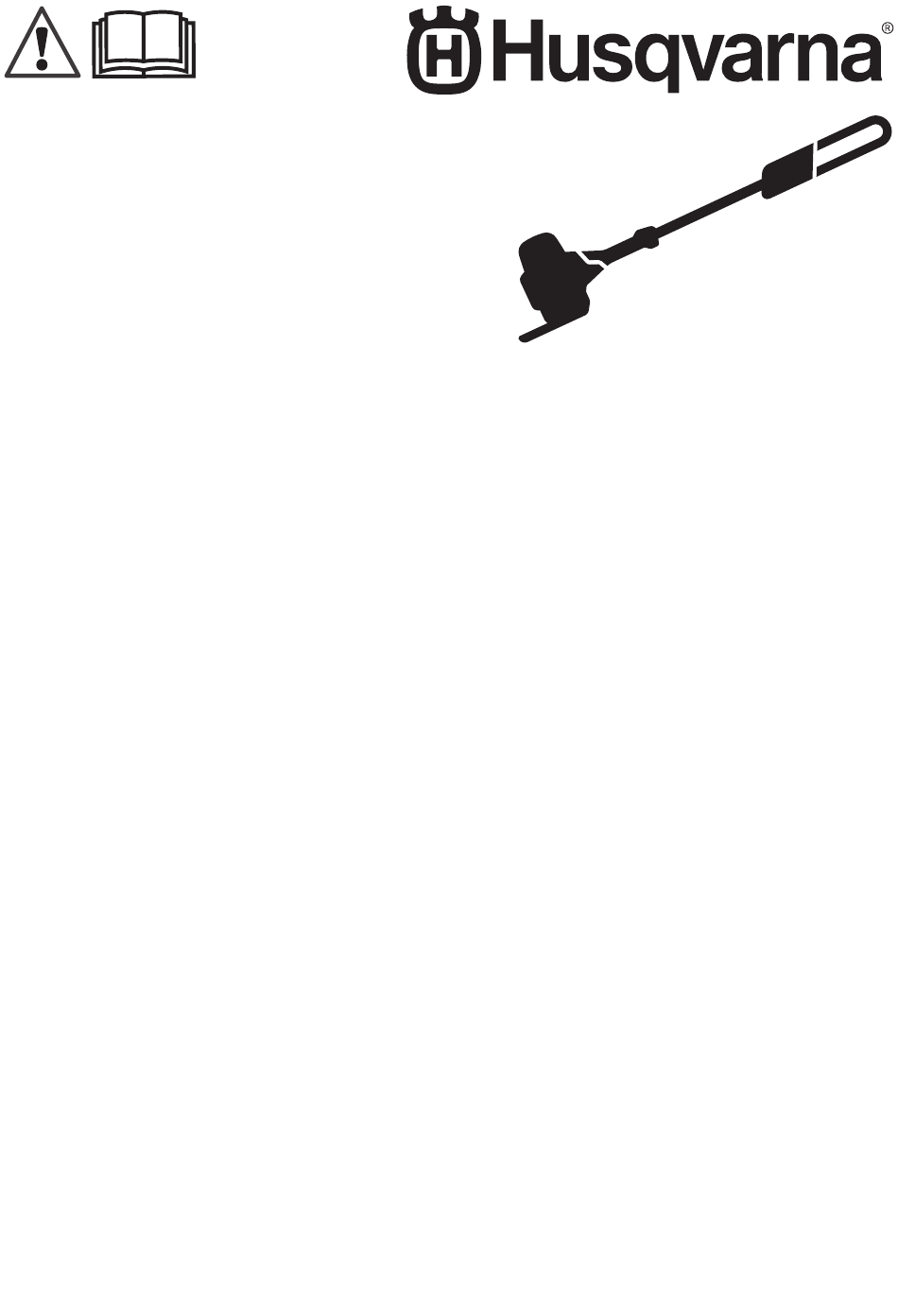

  • Seite 1 525P4S, 525P5S Manuel d'utilisation 2-29 Gebruiksaanwijzing 30-56 Bedienungsanweisung 57-84...

  • Seite 2: Inhaltsverzeichnis

    Sommaire Introduction..............2 Dépannage..............25 Sécurité................4 Transport, entreposage et mise au rebut......25 Montage................10 Caractéristiques techniques......... 26 Utilisation..............12 Accessoires..............27 Entretien............... 16 Déclaration de conformité..........29 Introduction Utilisation prévue Utilisez uniquement le produit avec des accessoires approuvés par le fabricant. Reportez-vous à la section Le produit est destiné...

  • Seite 3: Symboles Concernant Le Produit

    22. Clé hexagonale 23. Clé mixte 24. Clé mixte, tendeur de chaîne 25. Harnais 525P5S Huile de chaîne. 26. Harnais 525P4S 27. Raccord du tube de transmission 28. Protection antichocs Réglage du débit d'huile. 29. Chapeau de bougie et bougie...

  • Seite 4: Sécurité

    • le produit n'est pas correctement réparé ; Remarque: Les autres symboles/autocollants • le produit est réparé avec des pièces qui ne présents sur le produit concernent des exigences de proviennent pas du fabricant ou qui ne sont pas certification spécifiques à d'autres zones commerciales. homologuées par le fabricant ;...

  • Seite 5: Consignes De Sécurité Pour Le Fonctionnement

    • Utilisez des gants de protection homologués. • n'utilisez jamais un produit dont le silencieux est absent ou défectueux. Un silencieux en mauvais • Assurez-vous d'assembler correctement le capot de état peut augmenter le niveau sonore et le risque protection et l'arbre avant de démarrer le moteur. d'incendie.

  • Seite 6: Équipement De Protection Individuel

    Portez un casque de protection lorsqu'il y a un risque • Si les dispositifs de sécurité sont défectueux, parlez- de chute d'objets. en à votre atelier d'entretien Husqvarna. • Portez des protège-oreilles homologués ayant un effet atténuateur suffisant. Une exposition prolongée Pour contrôler le blocage de la gâchette d'accélération...
  • Seite 7 1. Appuyez sur le blocage de la gâchette d'accélération 6. Relâchez la commande d'accélération et assurez- (A) et assurez-vous que la commande d'accélération vous que l'accessoire de coupe s'arrête. Si est relâchée (B). Lorsque vous relâchez la poignée, l'accessoire de coupe tourne lorsque l'accélérateur la commande d'accélération et le blocage de est en position de ralenti, contrôlez les réglages du Entretien à...

  • Seite 8: Sécurité Carburant

    Pour contrôler le silencieux • Ne démarrez pas le produit si du carburant ou de l'huile moteur a été renversé(e) sur le produit. Essuyez le carburant/l'huile et attendez que le produit sèche. Essuyez le carburant déversé sur le produit. • Si vous avez renversé...

  • Seite 9: Consignes De Sécurité Pour L'entretien

    • Avant de remiser le produit pour une période utilisez la jauge de profondeur recommandée. Une prolongée, videz le réservoir de carburant. chaîne endommagée ou mal affûtée augmente le Respectez la législation locale sur les lieux risque d'accident. d'élimination du carburant. •...

  • Seite 10: Montage

    Montage Montage de la tête de coupe 4. Montez le capot et localisez la goupille de réglage (A) de la chaîne dans l'ouverture du guide-chaîne. Assurez-vous que les maillons d'entraînement REMARQUE: Veillez à ce que l'arbre s'engagent dans le pignon d'entraînement (B) et que d'entraînement sur le tube de transmission la chaîne est correctement placée dans la rainure du se place correctement dans l'encoche de la...
  • Seite 11 Démontage de l'arbre démontable 525P5S 525P5S 1. Tournez le bouton sur au moins 3 tours pour desserrer le raccord. 525P4S Pour monter l'arbre démontable 525P5S 1. Tournez le bouton pour desserrer le raccord. 2. Appuyez sur le bouton (C) et maintenez-le enfoncé.

  • Seite 12: Utilisation

    • Utilisez Husqvarna un carburant alkylate prémélangé • Si l'huile deux temps Husqvarna n'est pas pour des performances optimales et une plus longue disponible, utilisez une huile deux temps de haute durée de vie du moteur. Ce carburant contient des...
  • Seite 13 Pour remplir le réservoir de carburant qualité pour moteurs refroidis à l'air. Contactez votre atelier d'entretien pour sélectionner l'huile 1. Essuyez le pourtour du bouchon du réservoir de appropriée. carburant. REMARQUE: 2. Secouez le conteneur et assurez-vous que le N'utilisez pas d'huile carburant est complètement mélangé.

  • Seite 14: Utilisation Du Produit

    Réglage de la lubrification de la chaîne à la page section 24 . • Utilisez l'huile de chaîne Husqvarna pour optimiser la durée de vie de votre chaîne et réduire les dégâts environnementaux. Si l'huile de chaîne Husqvarna • Ne travaillez pas avec l'arbre positionné en ligne...
  • Seite 15 • Utilisez la butée à la base de la tête de coupe pour 2. Relevez le starter en position de démarrage. un soutien supplémentaire durant la coupe. Cela empêche l'accessoire de coupe de rebondir sur la branche. AVERTISSEMENT: La scie •...

  • Seite 16: Entretien

    9. Laissez fonctionner le moteur pendant 10 secondes. Pour arrêter le produit 10. Actionnez progressivement l'accélérateur. 1. Pour arrêter le moteur, déplacez l'interrupteur d'arrêt 11. Assurez-vous que le moteur tourne sans à-coups. en position d'arrêt. Remarque: Si le moteur s'arrête, recommencez la procédure.
  • Seite 17 Entretien Toutes Au quoti- Une fois les se- dien par mois maines Nettoyez le filtre à air. Remplacez si nécessaire. Vérifiez que les rivets et les maillons de la chaîne sont dépourvus de fissures, que la chaîne n'est pas raide et que les rivets et les maillons ne sont pas anormalement usés.

  • Seite 18: Système De Refroidissement

    3. Réglez le régime de ralenti à l'aide de la vis de 2. Déposez le capot du silencieux. réglage T identifiée par le repère « T ». Tournez la vis de réglage de ralenti dans le sens des aiguilles d'une montre jusqu'à ce que la chaîne commence à tourner.

  • Seite 19: Filtre À Air

    Filtre à air 2. Les ailettes de ventilation sur le volant. 3. Les ailettes de refroidissement sur le cylindre. Éliminez la poussière et la saleté du filtre à air pour le 4. Capot de cylindre. maintenir propre afin d’éviter les problèmes suivants : 5.

  • Seite 20: Tube De Transmission Démontable

    Pour inspecter l'équipement de coupe 4. Remplacez les filtres à air s'il est impossible de les nettoyer complètement. Remplacez toujours un filtre 1. Assurez-vous que les rivets et les maillons ne sont à air endommagé. pas fissurés et qu'aucun des rivets n'est desserré. 5.
  • Seite 21 Remplacez un guide-chaîne ou une chaîne usé(e) ou endommagé(e) par la combinaison guide-chaîne/chaîne recommandée par Husqvarna. Cela est nécessaire pour maintenir les fonctions de sécurité du produit. Reportez- Accessoires à la page 27 pour vous à la section...
  • Seite 22 émoussées. Si la chaîne est émoussée, vous devez équipement adapté. Utilisez la jauge de profondeur appliquer plus de pression pour pousser le guide-chaîne Husqvarna. Ce guide vous permettra de maintenir des dans le bois. Si la chaîne est très émoussée, vous ne performances de coupe maximales.
  • Seite 23 1. Pour le réglage de la jauge de profondeur, utilisez une lime plate et un gabarit d'affûtage. Utilisez uniquement le gabarit d'affûtage Husqvarna pour obtenir l'épaisseur souhaitée et le bon angle pour la 4. Retirez le matériau d'un côté de toutes les dents de jauge de profondeur.

  • Seite 24: Vérification De La Lubrification De La Chaîne

    3. Soulevez l'avant du guide-chaîne et tournez la vis de 2. Remplissez avec de l'huile de chaîne Husqvarna. réglage de la tension de chaîne. Utilisez une clé. 3. Serrez à nouveau le bouchon. Vérification de la lubrification de la chaîne 1.

  • Seite 25: Dépannage

    Dépannage Le moteur ne démarre pas Contrôle Cause possible Procédure Interrupteur d'arrêt. L'interrupteur d’arrêt est en position Faites réaliser le remplacement de d’arrêt. l'interrupteur d'arrêt par un agent d'entretien agréé. Réservoir d’essence. Mauvais type de carburant. Vidangez le réservoir de carburant et remplissez-le avec le carburant qui convient.

  • Seite 26: Caractéristiques Techniques

    5. Effectuez un entretien complet du produit. 1. Arrêtez le produit et laissez-le refroidir avant de le démonter. 2. Démontez et nettoyez la chaîne ainsi que la rainure du guide-chaîne. Caractéristiques techniques Caractéristiques techniques 525P4S 525P5S Moteur Cylindrée, cm 25,4 25,4 Alésage du cylindre, mm Course, mm Régime d'emballement maximal recommandé, tr/min...

  • Seite 27: Accessoires

    Équipement et angles d'affûtage rétablir le tranchant de la chaîne. Les références sont indiquées dans le tableau ci-dessous. Utilisez un gabarit de lime Husqvarna pour obtenir les Si vous ne savez pas quelle chaîne est installée sur angles d'affûtage corrects. Nous vous recommandons votre produit, contactez votre atelier d'entretien.
  • Seite 28 0,025 po / 5/32 po / 4,0 mm 80° 30° 580 24 37-01 0,65 mm 0,025 po / S93G 5/32 po / 4,0 mm 60° 30° 587 80 90-01 0,65 mm 703 - 008 - 02.11.2022...

  • Seite 29: Déclaration De Conformité Ue

    Déclaration de conformité Déclaration de conformité UE Nous, Husqvarna AB, SE-561 82 Huskvarna, Suède, tél : +46-36-146500, déclarons sous notre entière responsabilité que le produit : Description Élagueuses sur perche Marque Husqvarna Type/Modèle 525P4S, 525P5S Identification Les numéros de série à partir de 2022 et ultérieurs est entièrement conforme à...

  • Seite 30: Productoverzicht

    Inhoud Inleiding................ 30 Probleemoplossing............52 Veiligheid..............32 Vervoer, opslag en verwerking........53 Montage................38 Technische gegevens...........53 Werking.................40 Accessoires..............54 Onderhoud..............44 Verklaring van overeenstemming......... 56 Inleiding Gebruik Gebruik het product uitsluitend met accessoires die Accessoires op door de fabrikant zijn goedgekeurd. Zie Het product is bedoeld voor het knippen van takken en pagina 54 .

  • Seite 31: Symbolen Op Het Product

    20. Bedieningshandleiding Brandstof. 21. Transportbeveiliging, beugel 22. Inbussleutel 23. Ring-steeksleutel 24. Ring-steeksleutel, kettingspanner 25. Draagstel 525P5S Kettingolie. 26. Draagstel 525P4S 27. Steelkoppeling 28. Stootbescherming Afstelling van de oliestroom. 29. Bougiekap en bougie Rotatierichting, zaagket- Symbolen op het product ting. WAARSCHUWING! Dit product is gevaarlijk.

  • Seite 32: Veiligheid

    • het product niet goed is gerepareerd. Let op: Andere symbolen/stickers op het product • het product is gerepareerd met onderdelen die niet hebben betrekking op certificeringseisen voor overige van de fabrikant afkomstig zijn, of onderdelen die commerciële markten. niet zijn goedgekeurd door de fabrikant. •...
  • Seite 33 • Draag goedgekeurde veiligheidshandschoenen. en neemt het risico op brand toe. Houd brandblusmiddelen binnen handbereik. Als u in uw • Zorg ervoor dat u de beschermkap en de steel goed werkgebied een vonkenopvangnet moet hebben, monteert, voordat u de motor start. gebruik het product dan niet zonder of met een •...
  • Seite 34 44 . beschermingsmiddelen. • Als de veiligheidsvoorzieningen defect zijn, neem • Gebruik een veiligheidshelm bij kans op vallende dan contact op met uw Husqvarna servicedealer. voorwerpen. • Gebruik goedgekeurde gehoorbescherming met Gashendelvergrendeling controleren voldoende dempvermogen. Langdurige blootstelling aan lawaai kan leiden tot permanente De vergrendeling van de gashendel voorkomt dat de gehoorbeschadiging.
  • Seite 35 1. Druk de gashendelvergrendeling (A) in en controleer 6. Laat de gashendel los en zorg ervoor dat de of de gashendel wordt ontgrendeld (B). Wanneer snijuitrusting stopt. Als de snijuitrusting draait u het handvat loslaat, gaan de gashendel wanneer de gashendel in de stationaire stand staat, en de gashendelvergrendeling terug naar hun controleert u de afstellingen van de carburateur.
  • Seite 36 Geluiddemper controleren • Start het product niet als er brandstof of motorolie op het product aanwezig is. Verwijder de ongewenste brandstof/olie en laat het product drogen. Verwijder ongewenste brandstof van het product. • Als u brandstof op uw kleding morst, trek dan direct andere kleding aan.

  • Seite 37: Veiligheidsinstructies Voor Onderhoud

    • Verwijder de bougiekap voordat het product wordt • Zorg voor de correcte tanddiepte. Volg de instructies opgeslagen, zodat de motor niet onbedoeld kan en gebruik de aanbevolen instelling voor de vijlmal. starten. Veiligheidsinstructies voor onderhoud WAARSCHUWING: Lees de volgende waarschuwingen voordat u onderhoud aan het product gaat uitvoeren.

  • Seite 38: Montage

    Montage De zaagkop monteren 4. Monteer de kap en plaats de kettingafstelpen (A) in de opening van het zaagblad. Controleer of de aandrijfschakels van de ketting goed op de OPGELET: Zorg ervoor dat de kettingwielaandrijving (B) passen en of de ketting aandrijfas in de as in de uitsparing van de in de groef in de geleider zit (C).
  • Seite 39 525P5S 1. Draai de knop 3 slagen of meer om de koppeling los te maken. 525P4S De deelbare steel monteren 525P5S 1. Draai aan de knop om de koppeling los te maken. 2. Druk de knop (C) in en houd deze ingedrukt.

  • Seite 40: Werking

    Gebruik een mengsel van benzine en oliemengsel. tweetaktolie. Tweetaktolie Voorgemengde brandstof • Gebruik voor de beste resultaten en optimale • Gebruik voorgemengde Husqvarna-alkylaatbrandstof prestaties Husqvarna tweetaktolie. voor optimale prestaties en een lange levensduur van de motor. Deze brandstof bevat minder 703 - 008 - 02.11.2022...
  • Seite 41 Brandstoftank vullen • Als geen Husqvarna tweetaktolie beschikbaar is, gebruik dan een andere hoogwaardige tweetaktolie 1. Maak het gebied rondom de brandstoftankdop goed voor luchtgekoelde motoren. Bespreek de keuze van schoon. de tweetaktolie met uw servicedealer. 2. Schud de container en zorg ervoor dat de brandstof OPGELET: volledig is gemengd.

  • Seite 42: Het Product Gebruiken

    U kunt ook de oliestroom regelen. Zie toeneemt. Kettingsmering aanpassen op pagina 52 . • Gebruik kettingolie van Husqvarna voor een maximale levensduur van de zaagketting en voor behoud van het milieu. We adviseren u om een standaard kettingolie te gebruiken als Husqvarna- kettingolie niet verkrijgbaar is.
  • Seite 43 Product starten • Maak een eerste snede aan de onderkant van de tak voordat u de tak doorzaagt. Zo voorkomt u dat de bast gaat scheuren, wat kan leiden tot een langzame WAARSCHUWING: Lees de genezing en permanente schade aan de boom. De waarschuwingen in het hoofdstuk Veiligheid snede mag niet dieper zijn dan ⅓...

  • Seite 44: Onderhoud

    OPGELET: De stopschakelaar keert automatisch terug naar zijn oorspronkelijke stand. Om per ongeluk starten te voorkomen, moet de bougiekap altijd van de bougie worden gehaald bij montage, controle en/of onderhoud. Product stoppen 1. Zet de stopschakelaar in de stopstand om de motor te stoppen.
  • Seite 45 Onderhoud Maande- Elke dag Wekelijks lijks Reinig het koelsysteem. Controleer de starter en het startkoord op beschadigingen. Controleer de trillingsdempingselementen op beschadigingen en scheuren. Maak de bougie uitwendig schoon. Verwijder hem en controleer de afstand tus- Bougie controleren sen de elektroden. Stel de afstand in op de juiste afstand (zie op pagina 46 ) of vervang de bougie.

  • Seite 46: Bougie Controleren

    aanraakt, kunt u brandwonden oplopen. ervoor dat het product te heet wordt, waardoor de Denk na over het risico op brand. cilinder en zuiger beschadigd kunnen raken. Het koelsysteem bevat de volgende onderdelen: 1. Schakel het product uit en laat het afkoelen. 1.

  • Seite 47: Luchtfilter

    Luchtfilter 4. Vervang de luchtfilters als ze niet volledig kunnen worden gereinigd. Vervang een beschadigd Verwijder stof en vuil van het luchtfilter om het schoon te luchtfilter altijd. houden en de volgende problemen te voorkomen: 5. Reinig het binnenoppervlak van het luchtfilterdeksel. Gebruik perslucht of een borstel.
  • Seite 48 Als het zaagblad of de zaagketting versleten of beschadigd is, moet u deze vervangen door een door Husqvarna aanbevolen combinatie van zaagblad en zaagketting. Zo blijven de veiligheidsfuncties van het Accessoires op pagina 54 product behouden. Zie...
  • Seite 49 voor een lijst met aanbevolen combinaties voor het • Kettingolie-opening en opening voor vervangen van het zaagblad en de zaagketting. kettingstrekkerpen. De geleider moet aangepast zijn aan het product. • Zaagbladlengte, inch/cm. Informatie over de lengte van het zaagblad kunt u meestal vinden op het achterste uiteinde van het zaagblad.
  • Seite 50 De hoogte van de dieptesteller (C) neemt af wanneer u hulpmiddelen een zaagketting correct te slijpen. Gebruik de zaagtanden (A) slijpt. Voor maximale zaagprestaties een Husqvarna-vijlmal. Dit helpt u om de maximale moet u de vijlresten verwijderen van de dieptesteller snijprestaties te behouden.
  • Seite 51 4. Span de zaagketting aan totdat deze strak tegen van de dieptesteller aan te passen. Gebruik alleen het zaagblad aanligt maar toch nog met gemak kan een Husqvarna-vijlmal om de juiste tanddiepte en bewegen. vijlhoek te verkrijgen. 5. Draai de zaagbladmoeren vast met de moersleutel 2.

  • Seite 52: De Kettingsmering Controleren

    De kettingsmering controleren Kettingsmering aanpassen 1. Controleer bij elke tankbeurt de kettingsmering. Hou de zaagbladpunt op ca.20 cm (8 duim) op een vast WAARSCHUWING: Stop de motor licht voorwerp gericht. Na 1 minuut draaien bij 75% voordat u de oliepomp gaat afstellen. gas moet er een duidelijke lijn van olie zichtbaar zijn op het lichte oppervlak.

  • Seite 53: Vervoer, Opslag En Verwerking

    5. Voer een volledige onderhoudsbeurt uit. • Verwijder de bougiekap van de bougie. • Bevestig het product stevig tijdens vervoer. Technische gegevens Technische gegevens 525P4S 525P5S Motor Cilinderinhoud, cm 25,4 25,4 Cilinderdiameter, mm Slaglengte, mm Aanbevolen maximum toerental, tpm 11.000-12.000...

  • Seite 54: Accessoires

    525P4S 525P5S Bougie NGK BPMR8Y NGK BPMR8Y Elektrodenafstand, mm 0,65 0,65 Brandstof-/smeersysteem Inhoud brandstoftank, l/cm 0,5/500 0,5/500 Inhoud olietank, l/cm 0,2/200 0,2/200 Gewicht Zonder brandstof, snijuitrusting en beschermkap, kg Geluidsemissies Geluidsvermogenniveau, gemeten volgens ISO 22868, dB(A) Geluidsniveau Equivalent geluidsniveau bij oor van de gebruiker, gemeten volgens ISO 22868, dB(A):...
  • Seite 55 Neem contact op met uw servicedealer als u niet weet met welke zaagketting uw product is uitgerust. Met een Husqvarna-vijlmal kunt u de tanden in de juiste hoek vijlen. Wij raden u aan altijd een Husqvarna-vijlmal te gebruiken voor het vijlen van uw zaagketting. De onderdeelnummers vindt u in onderstaande tabel.

  • Seite 56: Eu-Verklaring Van Overeenstemming

    Verklaring van overeenstemming EU-verklaring van overeenstemming Wij, Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel: +46-36-146500, verklaren onder onze alleenverantwoordelijkheid dat het product: Beschrijving Stokzagen Merk Husqvarna Type / model 525P4S, 525P5S Identificatie Serienummers vanaf 2022 en verder volledig voldoet aan de volgende EU-richtlijnen en -regelgeving: Richtlijn / Verorde-...

  • Seite 57: Einleitung

    Inhalt Einleitung..............57 Fehlerbehebung............80 Sicherheit..............59 Transport, Lagerung und Entsorgung......81 Montage................65 Technische Angaben............ 81 Betrieb................67 Zubehör................ 82 Wartung................ 72 Konformitätserklärung...........84 Einleitung Verwendungszweck Verwenden Sie das Gerät nur mit Zubehörteilen, die Zubehör auf Seite vom Hersteller genehmigt sind. Siehe Das Gerät wird für das Schneiden von Ästen und 82 .

  • Seite 58: Symbole Auf Dem Gerät

    Kraftstoff. 21. Transportschutz, Schiene 22. Inbusschlüssel 23. Gabel-Ringschlüssel 24. Kombischlüssel, Kettenspanner 25. Tragegurt 525P5S Kettenöl. 26. Tragegurt 525P4S 27. Führungsrohrverbindung 28. Stoßschutz Einstellen des Ölflusses. 29. Zündkappe und Zündkerze Drehrichtung, Sägekette. Symbole auf dem Gerät WARNUNG! Dieses Gerät ist gefährlich.

  • Seite 59: Sicherheit

    Dieses Gerät ist nicht elektrisch isoliert. Wenn das Gerät in Kontakt mit oder in die Nähe von stromführenden Leitungen kommt, können Todesfälle oder schwere Verletzungen die Folge sein. Elektrizität kann über einen sogenannten Spannungsbogen von einem Punkt zu einem anderen übertragen werden. Je höher die Spannung, desto größer die Distanz, über die Elektrizität übertragen werden kann.

  • Seite 60: Sicherheitshinweise Für Die Montage

    und verstanden wird. Wenn Sie sich nach Spannung, desto größer die Entfernung, über die dem Lesen der Bedienungsanleitung über eine Elektrizität übertragen werden kann. Elektrizität Arbeitssituation oder einen Betriebsablauf unsicher kann auch durch Äste und andere Gegenstände fühlen, sprechen Sie mit einer Servicewerkstatt übertragen werden, besonders dann, wenn diese bevor Sie fortfahren.

  • Seite 61: Persönliche Schutzausrüstung

    Überkopfstromleitungen. Herabfallende Äste können • Stellen Sie den Motor ab, bevor Sie zu einem auch zu Kurzschlüssen führen. neuen Arbeitsbereich wechseln. Bringen Sie immer den Transportschutz an, bevor Sie die Ausstattung • Stellen Sie sich niemals direkt unter einen Ast, der bewegen.

  • Seite 62: Sicherheitsvorrichtungen Am Gerät

    Sicherheitsvorrichtungen durch. Siehe auf Seite 72 . • Wenn die Sicherheitsvorrichtungen defekt sind, wenden Sie sich an Ihre Husqvarna- Servicewerkstatt. So prüfen Sie die Gashebelsperre 5. Starten Sie das Gerät, und lassen Sie es mit Vollgas Die Gashebelsperre verhindert ein versehentliches So starten Sie das Gerät auf Seite...

  • Seite 63: Sicherer Umgang Mit Kraftstoff

    2. Stellen Sie den Start-/Stopp-Schalter auf die Position Beachten Sie die örtlich geltenden Vorschriften und „Aus“ und stellen Sie sicher, dass der Motor zum Wartungsanweisungen. Stillstand kommt. • Führen Sie eine Sichtkontrolle auf Beschädigungen und Verformungen durch. So prüfen Sie das Antivibrationssystem •...

  • Seite 64: Sicherheitshinweise Für Die Wartung

    Sicherheitshinweise für die Wartung • Starten Sie das Gerät nicht, wenn der Motor undicht ist. Überprüfen Sie den Motor regelmäßig auf Undichtigkeiten. WARNUNG: • Gehen Sie vorsichtig mit Kraftstoff um. Kraftstoff ist Lesen Sie die folgenden feuergefährlich, und die Dämpfe sind explosiv und Warnhinweise, bevor Sie das Gerät warten.

  • Seite 65: Montage

    • Behalten Sie den korrekten Tiefenbegrenzerabstand • Führen Sie die Wartung der Schneidausrüstung bei. Befolgen Sie die Anweisungen und verwenden regelmäßig durch und sorgen Sie für eine Sie die empfohlene Tiefenbegrenzereinstellung. korrekte Schmierung. Wenn die Sägekette ist nicht ordnungsgemäß geschmiert ist, erhöht sich die Gefahr von Verschleiß...

  • Seite 66: So Bauen Sie Das Zweiteilige Führungsrohr Zusammen 525P5S

    Aufhänghaken etwa auf der Höhe Ihrer rechten Schienenmutter von Hand fest an. Hüfte befindet. 525P5S 525P4S 5. Die Kette durch Drehen der Kettenspannschraube im Uhrzeigersinn (einen Kombischlüssel verwenden) spannen. Die Kette soll gespannt werden, bis sie auf der Schienenunterseite nicht mehr durchhängt.

  • Seite 67: Montage Des Stoßschutzes

    Montage des Stoßschutzes 4. Ziehen Sie den Drehknopf vollständig fest. 1. Montieren Sie die Schutzvorrichtung mit 3 Schrauben. So nehmen Sie das zweiteilige Führungsrohr auseinander 525P5S 2. Ziehen Sie die Schrauben auf 4 Nm an. 1. Drehen Sie den Knopf 3 Umdrehungen oder mehr, 3.

  • Seite 68: Kraftstoff

    Leistung Husqvarna Zweitaktöl. Sicherheitsvorrichtungen in Ordnung sind. Benutzen Sie nie ein Gerät, bei dem Teile fehlen oder das • Wenn Husqvarna Zweitaktöl nicht verfügbar ist, durch Änderungen von den technischen Vorschriften verwenden Sie ein qualitativ hochwertiges Zweitaktöl abweicht. für luftgekühlte Motoren. Wenden Sie sich an Ihren Kundendienst zur Auswahl der richtigen Ölsorte.

  • Seite 69: So Verwenden Sie Das Richtige Kettenöl

    Verwenden Sie Husqvarna-Kettenöl für maximale 4. Ziehen Sie den Tankdeckel vorsichtig fest. Sägekettenlebensdauer und um Umweltschäden zu minimieren. Wenn Husqvarna Kettenöl nicht 5. Bewegen Sie das Gerät vor dem Start mindestens verfügbar ist, empfehlen wir, ein Standardkettenöl zu 3 Meter aus dem Auftankbereich und von der verwenden.
  • Seite 70 • Nicht zu schnell arbeiten, sondern in • Verwenden Sie den Anschlag an der Unterseite des angemessenem Tempo vorwärts gehen, so dass alle Schneidkopfes, um während des Schneidens Halt Zweige zu einer gleichmäßigen Fläche geschnitten zu gewährleisten. Dadurch wird verhindert, dass die werden.

  • Seite 71: So Starten Sie Das Gerät

    2. Bewegen Sie den Choke-Hebel nach oben in die 8. Ziehen Sie ggf. wiederholt am Startseil, bis der Choke-Position. Motor anspringt. 9. Lassen Sie den Motor 10 Sekunden lang laufen. 10. Öffnen Sie den Gashebel langsam. 11. Stellen Sie sicher, dass der Motor einwandfrei läuft. Hinweis: Wenn der Motor stoppt, wiederholen Sie den Vorgang.

  • Seite 72: Wartung

    Wartung Einleitung Hinweis: Der Bediener darf nur die Wartungs- und Servicearbeiten ausführen, die in dieser Nachstehend folgen einige allgemeine Bedienungsanleitung beschrieben sind. Größere Wartungsanweisungen. Sollten Sie weitere Eingriffe sind von einer autorisierten Servicewerkstatt Informationen brauchen, wenden Sie sich bitte an Ihre auszuführen.

  • Seite 73: Wartung Des Schalldämpfers

    Wartung Wöchent- Täglich Monatlich lich Kupplung, Kupplungsfedern und Kupplungstrommel auf Verschleiß überprüfen. Der Austausch muss bei Bedarf von einer autorisierten Servicewerkstatt vorge- nommen werden. Die Zündkerze überprüfen. Die Zündkerze bei Bedarf ersetzen. Die dielektrische Welle auf verschlissene und beschädigte Bereiche prüfen. Das Gerät nicht verwenden, wenn die dielektrische Welle verschlissene oder beschä- digte Bereiche aufweist.

  • Seite 74: Luftfilter

    Zündkerzentyps kann zu Schäden am Gerät ACHTUNG: Weist das führen. Funkenfängernetz Schäden auf, muss es ausgewechselt werden. Benutzen Sie das • Überprüfen Sie die Zündkerze, wenn der Motor Gerät nicht, wenn das Funkenfängernetz auf nur schwache Leistung bringt, sich nur schwer dem Schalldämpfer fehlt oder defekt ist.

  • Seite 75: So Prüfen Sie Das Kettenantriebsrad

    1. Bewegen Sie den Drosselhebel nach oben, um die Drosselluftklappe zu schließen. 2. Nehmen Sie den Luftfilterdeckel und die Luftfilter ab. So prüfen Sie das Kettenantriebsrad 1. Regelmäßig den Verschleiß des Kettenantriebsrades kontrollieren. Austauschen, wenn das Rad unnormal verschlissen ist. 3.

  • Seite 76: So Prüfen Sie Die Führungsschiene

    Verletzungen führen. Tauschen Sie abgenutzte oder beschädigte Führungsschienen und Sägeketten mit den von Husqvarna empfohlenen Kombinationen von Führungsschienen und Sägeketten aus. Dies ist notwendig, damit die Sicherheitsfunktionen des Geräts Zubehör auf Seite ordnungsgemäß arbeiten. Unter 82 finden Sie eine Liste der von uns empfohlenen Ersatzschienen-/Kettenkombinationen.

  • Seite 77: Allgemeine Informationen Zum Schärfen Der Zähne

    der Regel am hinteren Ende der Führungsschiene • Loch für Kettenöl und Loch für Kettenspannzapfen. finden. Die Führungsschiene muss am Gerät ausgerichtet sein. • Anzahl Zähne des Umlenksterns (T). • Treibgliedbreite (mm) • Kettenteilung, Zoll. Der Abstand zwischen den Treibgliedern der Sägekette muss dem Abstand zwischen den Zähnen auf dem Umlenkstern und dem Kettenantriebsrad angepasst sein.

  • Seite 78: So Schärfen Sie Die Schneidezähne

    Allgemeine Informationen zum Anweisungen unter Seite 83 finden Sie Informationen dazu, welche Schärfen der Zähne auf Seite 77 . Wir empfehlen, Feile und Lehre Husqvarna für Ihre Sägekette den Tiefenbegrenzerabstand nach jeder dritten empfiehlt. Sägekettenschärfung einzustellen. 2. Wenden Sie die Feilenlehre richtig auf das Wir empfehlen die Verwendung unserer Schärflehre für...
  • Seite 79 Schraubenschlüssel. 1. Verwenden Sie eine Flachfeile und eine Schärflehre zum Einstellen des Tiefenbegrenzerabstands. Verwenden Sie nur die Husqvarna Schärflehre für den Tiefenbegrenzerabstand, um das korrekte Maß und den richtigen Winkel für den Tiefenbegrenzer zu erhalten. 4. Ziehen Sie die Sägekette fest, bis sie fest an der Führungsschiene sitzt, sich aber noch immer einfach...

  • Seite 80: Fehlerbehebung

    So überprüfen Sie die Kettenschmierung So passen Sie die Kettenschmierung an 1. Beim Tanken ist immer die Sägekettenschmierung WARNUNG: Stoppen Sie den Motor, zu kontrollieren. Die Führungsschienenspitze im bevor Sie Einstellungen an der Ölpumpe Abstand von etwa 20 cm (8 Zoll) auf einen festen, vornehmen.

  • Seite 81: Transport, Lagerung Und Entsorgung

    Verletzungen führen. aus. • Entfernen Sie die Zündkappe von der Zündkerze. • Befestigen Sie das Gerät während des Transports sicher. Technische Angaben Technische Daten 525P4S 525P5S Motor Hubraum, cm 25,4 25,4 Bohrung, mm Hub, mm Empfohlene max. Drehzahl U/min 11.000-12.000...

  • Seite 82: Zubehör

    525P4S 525P5S Zündanlage Zündkerze NGK BPMR8Y NGK BPMR8Y Elektrodenabstand, mm 0,65 0,65 Kraftstoff- und Schmiersystem Füllmenge Kraftstofftank, l/cm 0,5/500 0,5/500 Füllmenge Kraftstofftank, l/cm 0,2/200 0,2/200 Gewicht Ohne Kraftstoff, Schneidausrüstung und Schutz, kg Geräuschemissionen Schallleistungspegel, gemessen gemäß ISO 22868, dB (A) Schallpegel Äquivalenter Schalldruckpegel am Ohr des Bedieners, gemessen gemäß ISO 22868, dB (A): Ausgestattet mit zugelassenem Zubehör (Original)

  • Seite 83: Feilausrüstung Und Feilwinkel

    12/31 Feilausrüstung und Feilwinkel Wenn Sie nicht wissen, welche Sägekette an Ihrem Gerät angebracht ist, wenden Sie sich an Ihren Mithilfe der Husqvarna-Schärflehre finden Sie stets den Servicehändler. gewünschten Feilwinkel. Wir empfehlen, zum Schärfen der Sägekette immer eine Husqvarna-Schärflehre zu verwenden.

  • Seite 84: Konformitätserklärung

    Konformitätserklärung EU-Konformitätserklärung Die Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500, erklärt in alleiniger Verantwortung, dass das Gerät: Beschreibung Hochentaster Marke Husqvarna Typ/Modell 525P4S, 525P5S Identifizierung Seriennummern ab 2022 die folgenden EU-Richtlinien und -Verordnungen erfüllt: Richtlinie/Verord- Beschreibung nung 2006/42/EG „Maschinenrichtlinie“...
  • Seite 85 703 - 008 - 02.11.2022...
  • Seite 86 703 - 008 - 02.11.2022...
  • Seite 87 703 - 008 - 02.11.2022...
  • Seite 88 Instructions d’origine Originele instructies Originalanweisungen 1143252-20 2022-11-10...
