Husqvarna 543RBX Werkstatt-Handbuch Seite 17

17

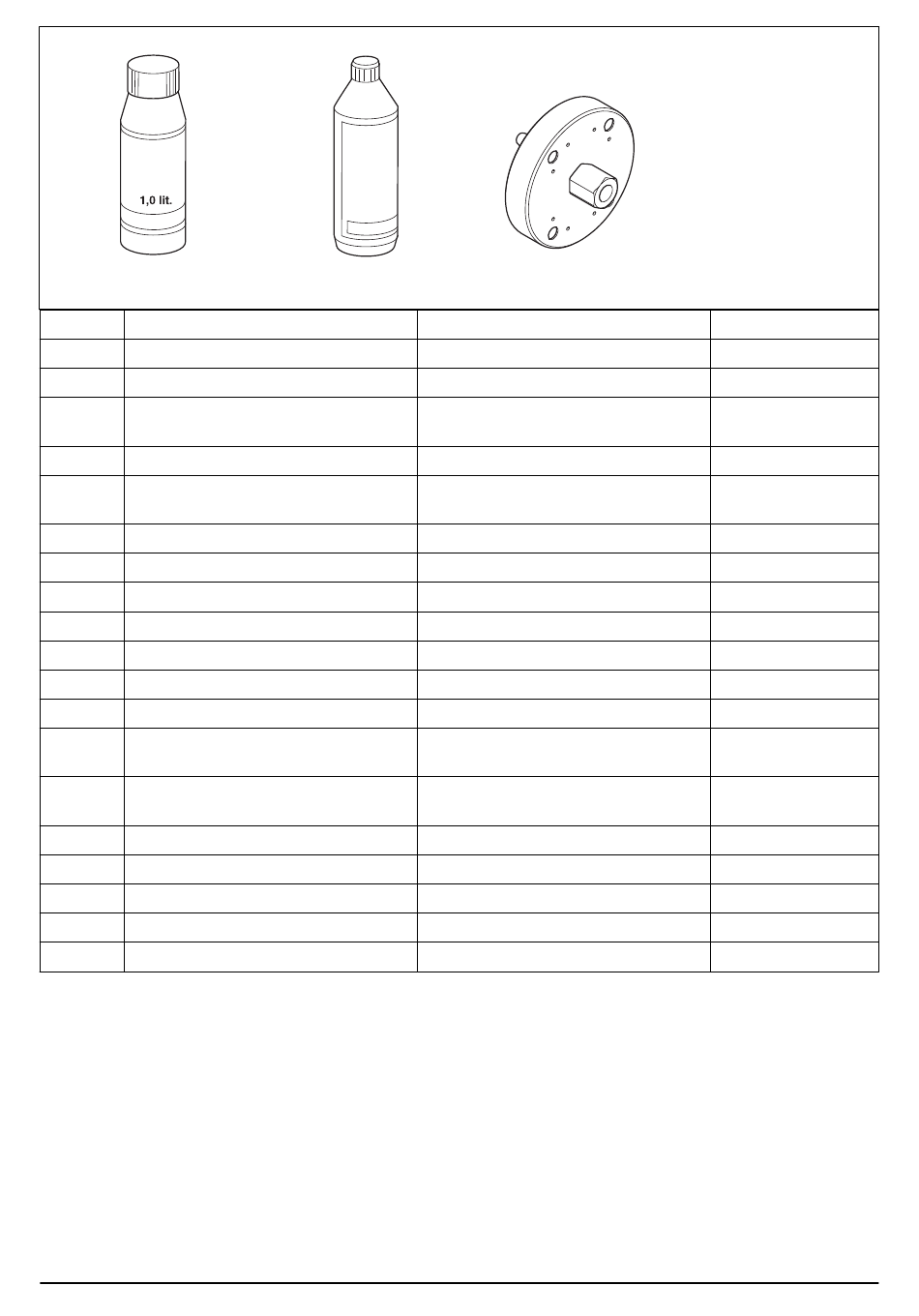

Teil Beschreibung
1 Kolbenanschlag
2 Inbusschlüssel
3 Torx T27
4 Kolben-Montagesatz
5 Werkzeug zum Entfernen für 543RBX,
543RBK
6 Spitzzange
7 Zange
8 Fett
9 Zündprüfgerät
10 Druckprüfer
11 Zündkabel-Zange
12 Stift
13 Montagevorrichtung
14 Werkzeug zum Entfernen des Lagers
15 Druckprüfstecker
16 Gummiplatte (Dichtungsscheibe)
17 Öl für den Luftfilter
18 Reinigungsmittel
19 Werkzeug zum Entfernen für 553RBX
1239 - 001 -
18
Verwendung
Verriegelung des Kolbens.
Entfernen von Schrauben.
Entfernen und Befestigen von Torx-
schrauben.
Montage des Kolbens.
Entfernen der Starterklinkenbaugruppe. 581 96 55-01
Entfernen der Sprengringe.
N/A
Schmieren der Teile im Winkelgetriebe. 503 97 64-01
Zündfunkenstärkeprüfung.
Druckprüfung.
Reparieren des Zündkabels.
Verriegeln des Winkelgetriebes.
Hält das Gerät während der Wartung in
Position.
Entfernen des Lagers vom Kurbelge-
häuse.
Druckprüfung.
Druckprüfung.
Reinigen des Luftfilters.
Reinigen des Geräts.
Entfernen des Treibwerkzeugs.
19
Artikelnummer
522 43 18-01
N/A
502 71 27-03
502 50 70-01
N/A
N/A
501 97 64-01
531 03 06-23
502 50 06-01
502 02 61-02
502 51 03-03
505 38 17-09
503 84 40-03
502 54 11-02
531 00 60-76
505 69 85-70
521 53 33-01
Wartungswerkzeuge - 17
