Husqvarna 543RBX Werkstatt-Handbuch Seite 35

P Membran
Q Dichtung
R Membran
S Schraube
T Achse
U Hebelarm
V Gehäuse
W Nadelventil
X Schraube
Y Gehäuse
Z Dichtungs-
ringe

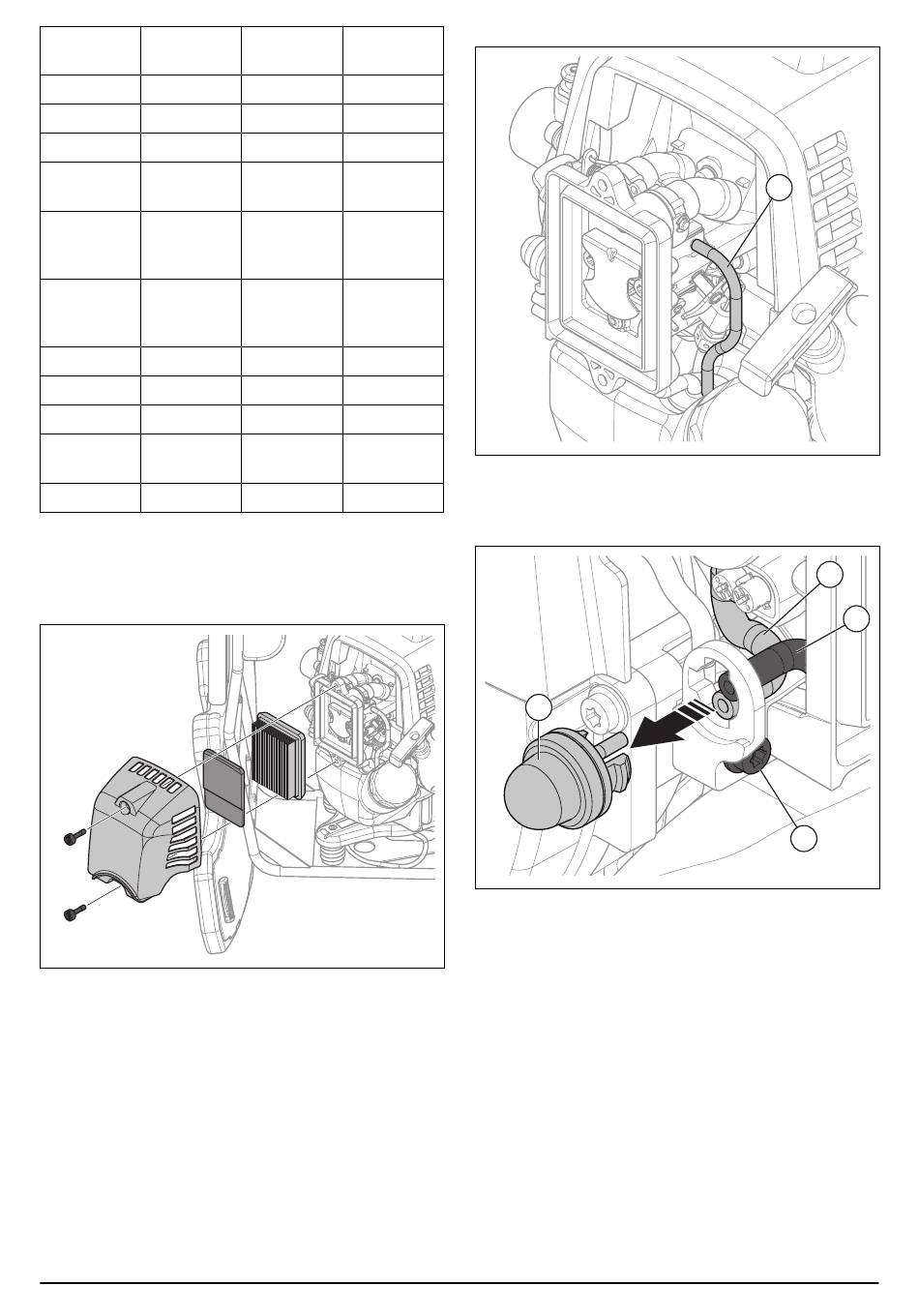

7.7.3.2 So demontieren Sie den Vergaser
1. Drehen Sie den Motor um seine Achse, um auf den
Luftfilter und den Vergaser zugreifen zu können.
2. Entfernen Sie die 2 Schrauben und den Luftfilter.
1239 - 001 -
AA Pleuelstan-
ge
AB Gehäuse
AC Dichtung
AD Membran
AE Kraftstoff-
sieb
AF Nadel für
niedrige
Drehzahl
AG Nadel für
hohe Dreh-
zahl
AH Radkappe
AI Stecker
AJ Hauptdüse
AK Schmiernip-
pel
AL Impulskanal
3. Entfernen Sie den Kraftstoffschlauch (A).
4. Entfernen Sie die Kraftstoffschläuche (B) und (C)
von der Kraftstoffpumpenblase (D). Entfernen Sie
die Kraftstoffpumpenblase (D) aus dem
Filtergehäuse.
D
5. Entfernen Sie die Schraube (E) aus dem Halter der
Kraftstoffpumpenblase.
A
C
B
E
Reparaturanweisungen - 35
