2.2

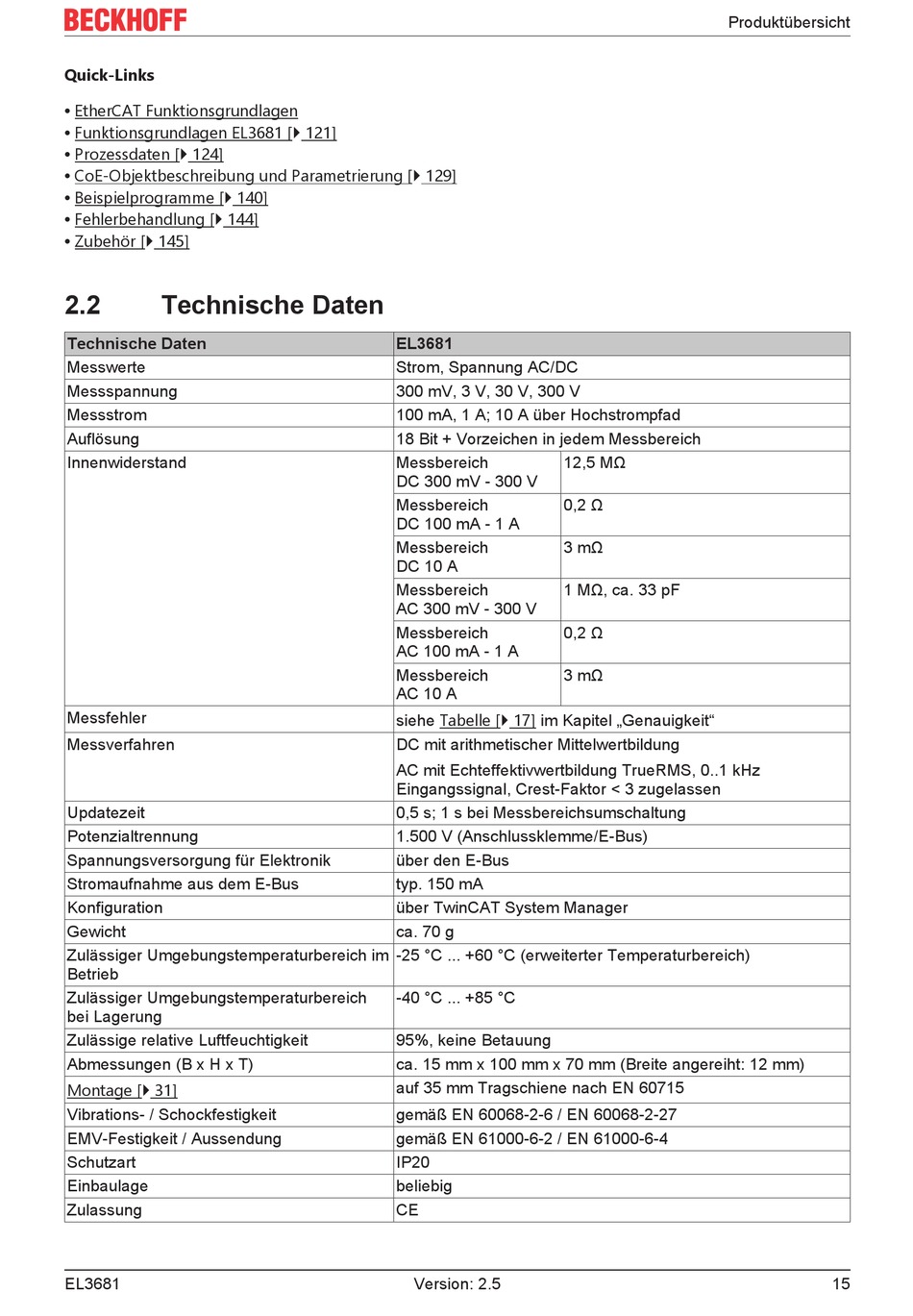

Technische Daten

Technische Daten
Messwerte
Messspannung
Messstrom
Auflösung
Innenwiderstand
Messfehler
Messverfahren
Updatezeit
Potenzialtrennung
Spannungsversorgung für Elektronik
Stromaufnahme aus dem E-Bus
Konfiguration
Gewicht
Zulässiger Umgebungstemperaturbereich im
Betrieb
Zulässiger Umgebungstemperaturbereich
bei Lagerung
Zulässige relative Luftfeuchtigkeit
Abmessungen (B x H x T)
Montage [} 31]
Vibrations- / Schockfestigkeit
EMV-Festigkeit / Aussendung
Schutzart
Einbaulage
Zulassung
EL3681
EL3681
Strom, Spannung AC/DC
300 mV, 3 V, 30 V, 300 V
100 mA, 1 A; 10 A über Hochstrompfad
18 Bit + Vorzeichen in jedem Messbereich
Messbereich 12,5 MΩ
DC 300 mV - 300 V
Messbereich 0,2 Ω
DC 100 mA - 1 A
Messbereich 3 mΩ
DC 10 A
Messbereich 1 MΩ, ca. 33 pF
AC 300 mV - 300 V
Messbereich 0,2 Ω
AC 100 mA - 1 A
Messbereich 3 mΩ
AC 10 A
siehe Tabelle [} 17] im Kapitel „Genauigkeit"
DC mit arithmetischer Mittelwertbildung
AC mit Echteffektivwertbildung TrueRMS, 0..1 kHz
Eingangssignal, Crest-Faktor < 3 zugelassen
0,5 s; 1 s bei Messbereichsumschaltung
1.500 V (Anschlussklemme/E-Bus)
über den E-Bus
typ. 150 mA
über TwinCAT System Manager
ca. 70 g
-25 °C ... +60 °C (erweiterter Temperaturbereich)
-40 °C ... +85 °C
95%, keine Betauung
ca. 15 mm x 100 mm x 70 mm (Breite angereiht: 12 mm)
auf 35 mm Tragschiene nach EN 60715
gemäß EN 60068-2-6 / EN 60068-2-27
gemäß EN 61000-6-2 / EN 61000-6-4
IP20
beliebig
CE
