Produktübersicht

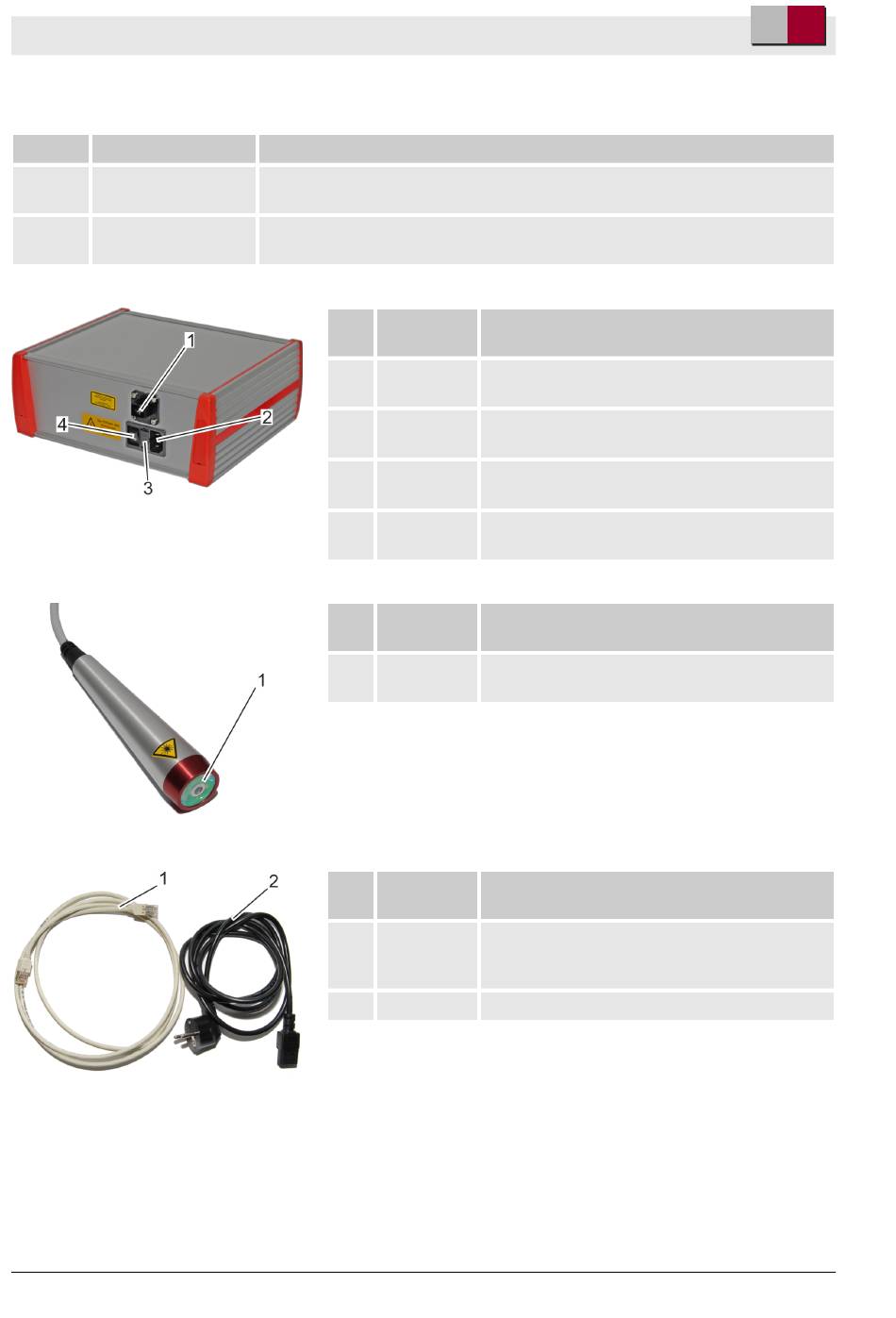

Übersicht über PaintChecker AUTOMATION
Nr.
Benennung
8
Messkopf
9
[Status-LED Puls]
Abb. 2: Rückseite Auswerteeinheit
Abb. 3: Messkopf
Abb. 4: Anschlusskabel
6
Funktion
Der Messkopf beinhaltet das Lasermodul. Der ideale Messabstand liegt
bei 15 mm vor der Austrittsöffnung.
Zeigt eine aktive Messung an. Laserstrahlung wird nur während einer
Messung ausgesandt.
Nr.
1
2
3
4
Nr.
1
Nr.
1
2
Fotothermisches Messgerät PaintChecker AUTOMATION
Benen-
Funktion
nung
Netzwerk-
Anschlussbuchse für das Netzwerkkabel.
anschluss
Kaltgeräte-
Dient zum Anschluss an die Stromversor-
stecker
gung.
Siche-
Beinhaltet die Sicherungen.
rungsfach
[Haupt-
Dient zum Ein-/Ausschalten des Messgeräts.
schalter]
Benen-
Funktion
nung
Laseraus-
Austrittsfenster für den Laserstrahl.
trittsfenster
Benen-
Funktion
nung
Netzwerk-
Verbindung mit einem lokalen Computer.
kabel
(RJ45)
Netzkabel
Anschlusskabel für die Stromversorgung.
