1.1 Übersicht über PaintChecker AUTOMATION

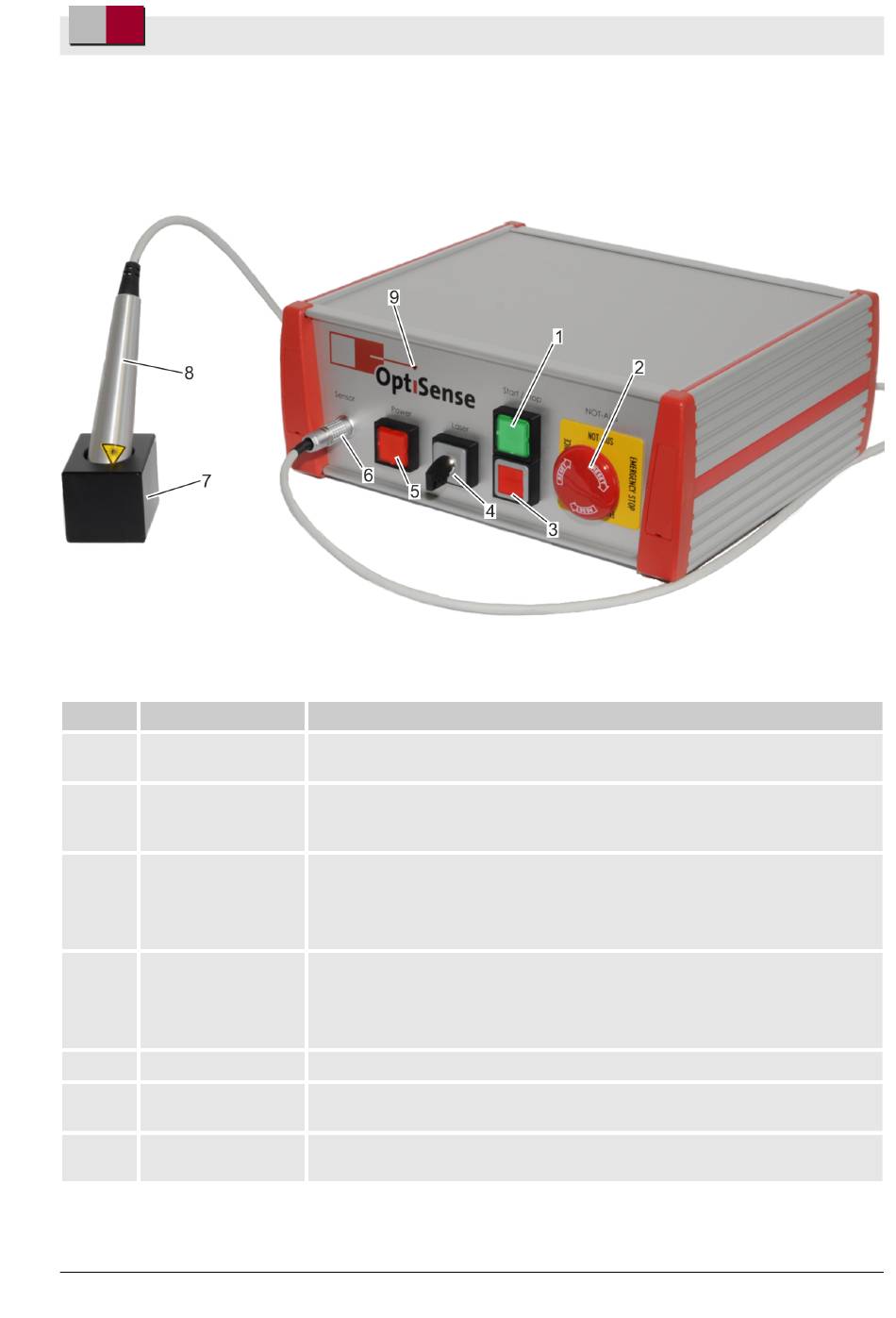

Abb. 1: Vorderseite Auswerteeinheit
Nr.
Benennung
1
[Status-LED Laser
safe]
2
[NOT-AUS]
3
[Start-Taster]
4
[Schlüsselschalter]
5
[Status-LED Power] Zeigt an, ob das Gerät mit Strom versorgt wird.
6
Anschluss Mess-
kopf
7
Parkstation für
Messkopf
18.03.2014
Funktion
Leuchtet, wenn das Messgerät im sicheren Zustand ist. In diesem Zustand
ist keine Messung möglich.
Durch Drücken auf den [NOT-AUS] wird die Stromversorgung der Laser-
ansteuerung unterbrochen. Dadurch kann der Laser im Notfall ausge-
schaltet werden.
Durch Drücken auf den [Start-Taster] wird der Laser betriebsbereit
geschaltet (nur möglich bei entsichertem Gerät, siehe [Schlüsselschalter]).
Die [Status-LED Laser unsafe] leuchtet rot und signalisiert die Betriebsbe-
reitschaft des Lasers.
Durch Drehen des [Schlüsselschalters] nach rechts wird das Gerät entsi-
chert.
Nach dem Einschalten muss das Gerät gesichert sein, bevor im entsi-
cherten Zustand der Laser betriebsbereit geschaltet werden kann.
Anschlussbuchse für den Messkopf.
Parkstation für den Messkopf während des Nichtgebrauchs.
Fotothermisches Messgerät PaintChecker AUTOMATION
Produktübersicht
Übersicht über PaintChecker AUTOMATION
