Statuszeile
Statistik
18.03.2014

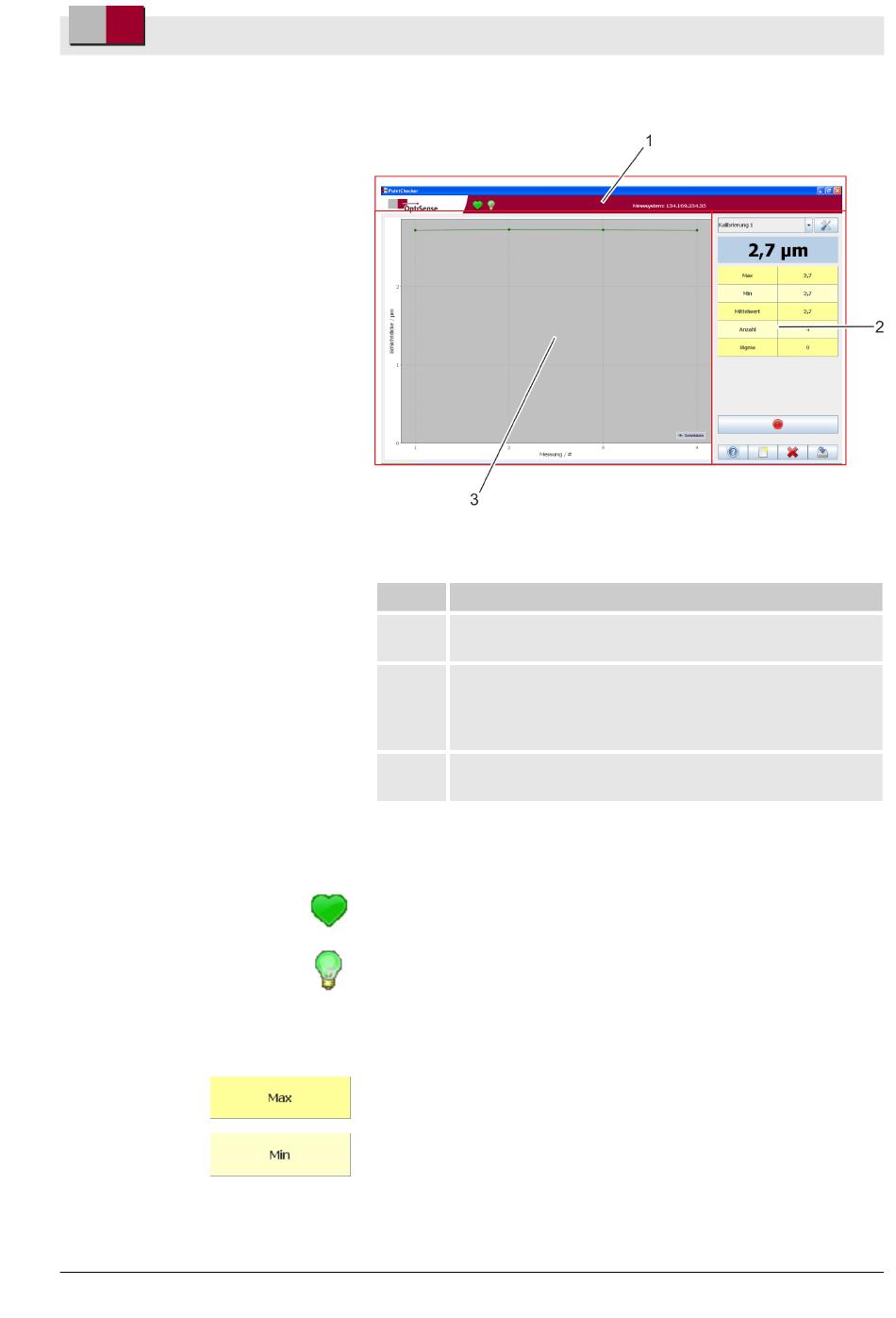

Abb. 15: Benutzeroberfläche
Nr.
1
2
3
Folgende Elemente zeigen den aktuellen Betriebszustand des
Messgeräts an:
Periodisches Wechseln von Rot auf Grün zeigt an, dass das Mess-
gerät funktionstüchtig ist.
Die grüne Status-LED zeigt die Messbereitschaft des Messgerätes
an.
In der Statistik-Tabelle werden folgende Werte der aktuellen Mess-
reihe angezeigt:
Höchster gemessener Wert.
Tiefster gemessener Wert.
Fotothermisches Messgerät PaintChecker AUTOMATION
Visualisierungs-Software bedienen > Benutzeroberfläche kennenlernen
Funktion
In der Statuszeile wird die Betriebsbereitschaft des
Messgerätes und die aktuelle IP angezeigt.
Auf der rechten Seite wird der letzte Messwert sowie
eine statistische Auswertung der aktuellen Messreihe
dargestellt. Zusätzlich wird an dieser Stelle das Mess-
gerät kalibriert und eine Messung ausgelöst.
Auf der linken Seite werden die Messwerte der aktu-
ellen Messreihe grafisch dargestellt.
Messung durchführen
