4.2 Aufbau ECG-R

01.00 | ECG | Montage- und Betriebsanleitung | de | 389768

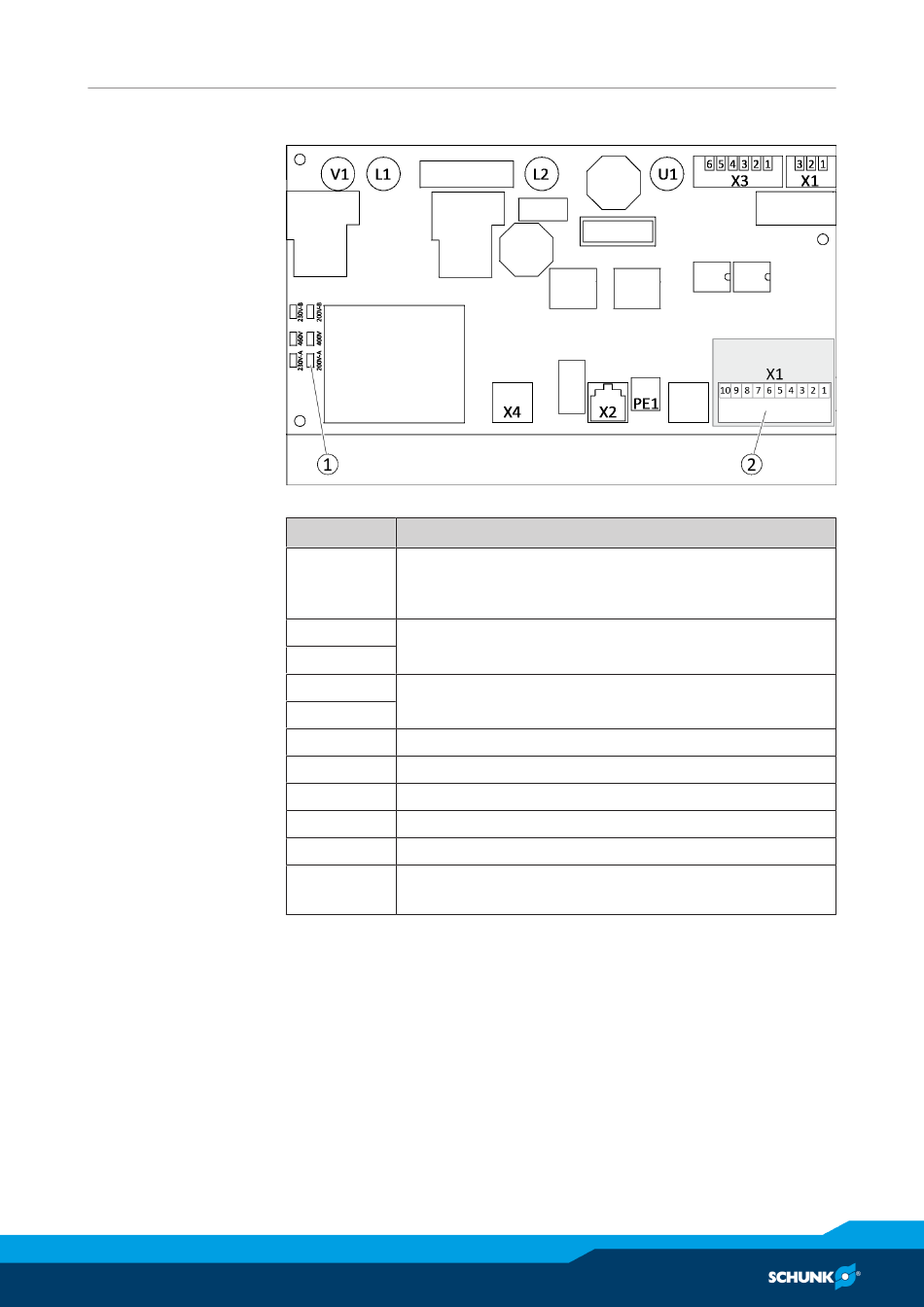

Schnittstellen ECG-R mit zusätzlicher Klemme X1 (Pos. 2)
Schnittstelle Beschreibung
(1) Betriebsspannung
ACHTUNG! Die Betriebsspannung ist voreingestellt
und darf nur durch SCHUNK geändert werden.
L1 Leistungsbereich – Versorgungsspannung
L2
U1 Leistungsbereich – Magnetsystem
V1
PE1 Erdungsanschluss
X1 Signalausgänge Statusanzeige (Klemmen 1 - 3)
X2 Handbediengerät (optional)
X3 Signaleingänge Ansteuerung EGM (Klemmen 1 - 6)
X1 (2) Vorwahl Haltekraftstufe (Klemmen 1 - 10)
X4 Interner Gebrauch
ACHTUNG! Nur für SCHUNK Servicemitarbeiter.
Aufbau und Beschreibung
