Strömungsmesser | FC50-dbEX
• Einschiebevariante:
Die beiden Messfühler (S) müssen im eingebauten
Zustand nebeneinander im Strömungsmedium liegen.
Dies ist der Fall, wenn die Schlüsselansatzflächen
(F) parallel zur Rohrleitung stehen (siehe Fig. 3).
Die Fühlermitte (schräger Absatz) sollte bei 1/8
des Rohrinnendurchmessers positioniert werden.
Der Pfeil (Laserbeschriftung) an der Seite des
Gehäuses muss in Strömungsrichtung zeigen
(siehe Fig. 7).
øi (Rohrinnendurchmesser)
øi (inside pipe diameter)
Strömungsmesser mit Sicherungsset wie folgt
befestigen (siehe Fig. 9):
– Erstes Glied der Kette (1) zwischen die Schelle
(3) spannen (Anzugsdrehmoment 10 Nm).
– Schraubglied (2) in das Kettenglied einhängen
und mit der straffen Kette verschließen.
Achtung!
Sicherungsset auf Festigkeit überprüfen!
Die Sicherungskette muss straff montiert werden.
Achtung!
Vor Inbetriebnahme das Rohrsystem unter Druck
setzen und es auf Festigkeit und Leckagen über-
prüfen.
12
MECHANISCHER EINBAU | MECHANICAL INSTALLATION
• push-in type:
The two sensors (S) on the flow meter must be
aligned side by side directly across the direction
of flow. The sensors are correctly positioned when
the wrench flats (F) are aligned parallel with the
pipe (see fig. 3). The shoulder of the two sensors
(7 mm (0.28 in) from the tip) should be positioned
at 1/8 of inside pipe diameter Ø i. The arrow (laser
marking) at the side of the housing must show in
direction of flow (see fig. 7).
1/8 vom øi
7
1/8 of øi
Verschraubung
threaded installation bush
Fix flow meter with locking set (see fig. 9):
- Fix first link of chain (1) into the clip (3) (tigh-
tening torque 10 Nm)
- Put chain catch (2) into link and fasten with the
tight chain.
Caution!
Check locking set with regard to strength!
The locking chain must be mounted as tightly
as possible.
Caution!
Before start-up please pressurize the pipe system
and check with regard to leakages and strength.

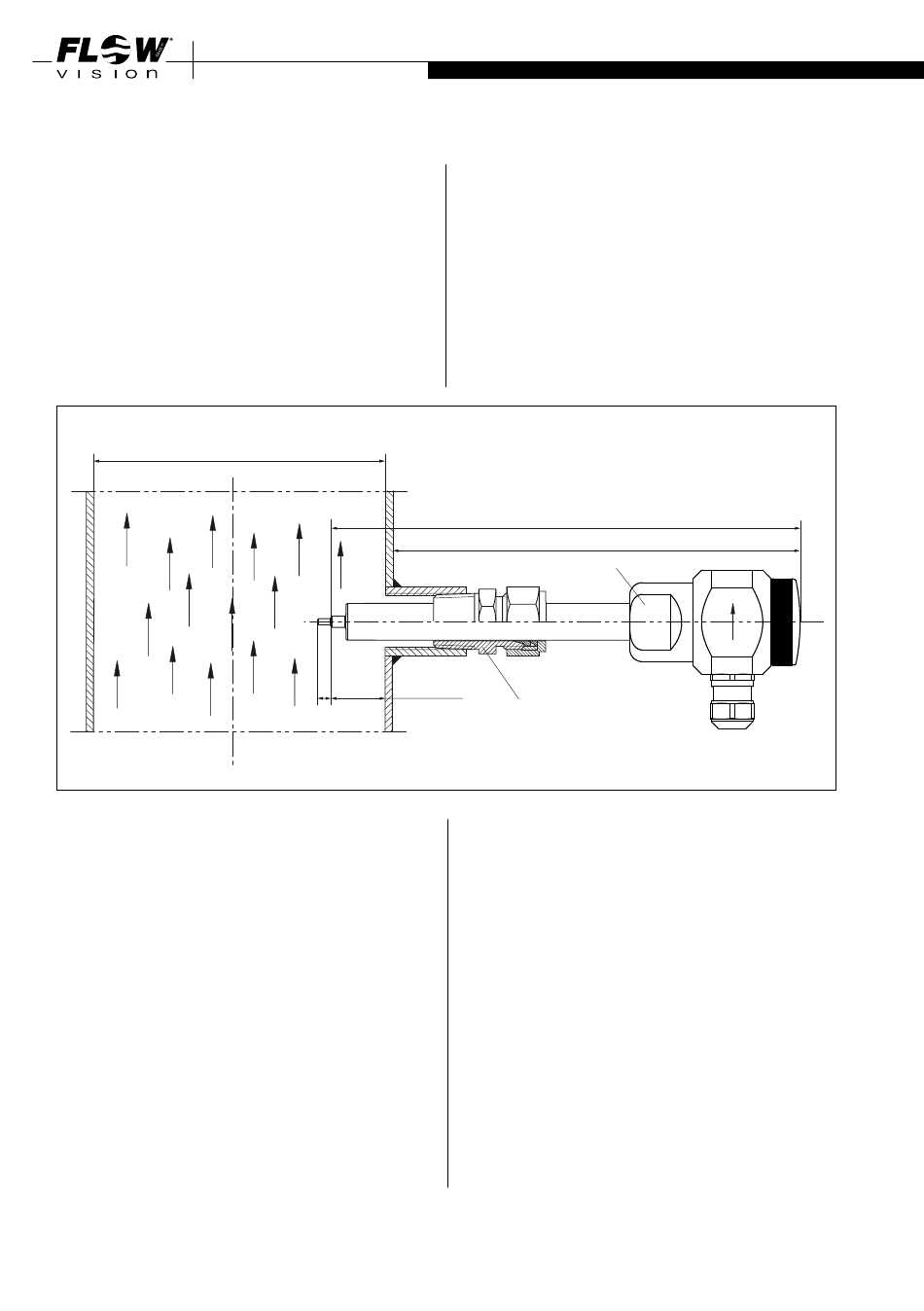

x = 389/289 mm - 1/8 vom øi - Wandstärke
x = 389/289 mm - 1/8 of øi - wall thickness
FC50...00...: 389
FC50...22...: 289
x
F
Fig. 7
