5.3 Zubehör: Anschlussbox
Als Zubehör für die Standard-Anschlussleitungen ist eine Anschlussbox lieferbar. Damit ist eine
einfache, schnelle und sichere Verdrahtung mehrerer Ventilatoren möglich.

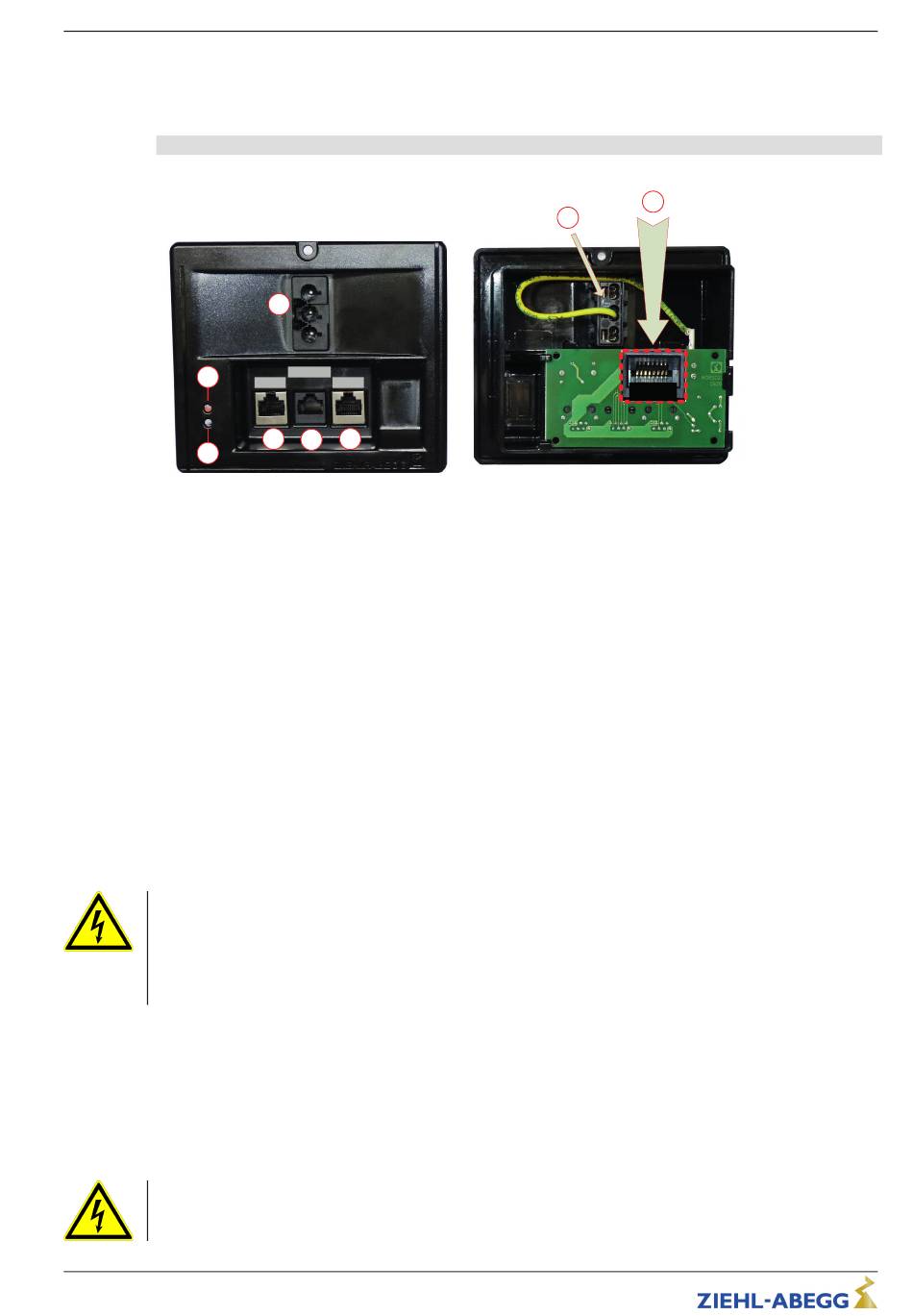

Anschlussbox RJ45, Art.-Nr. 380085
Achtung, nur diese Ausführung ist mit dem RJ45 Anschluss der Steuerleitung kompatibel!
4
5
1 Anschluss Steuerung Ventilator (RJ45). Die LEDs der Anschlussbox werden aus dem angeschlossenen Ventilator versorgt
(Ausgangsspannung +10 V).
2 Anschluss Netz Ventilator (Federzug-Anschluss 0,5 - 1,5 mm
3 Netzeingang Anschlussbox (Wieland Steckerreihe GST 18i3, passendes Buchsenteil z. B. GST 18i3 S B1 Z R1 oder GST
18i3 F B2 Z R1)
4 LED grün = Betrieb / Fehler Blinkcode
5 LED rot = Störung
6 BUS1 (RJ45)
7 Service (RJ45)
8 BUS2 (RJ45)
5.4

EMV-gerechte Installation der Steuerleitungen

Um Einstreuungen zu vermeiden, muss auf ausreichenden Abstand zwischen Netz- und Steuerleitun-
gen geachtet werden. Die Länge der Steuerleitungen darf max. 30 m betragen, ab 20 m müssen
diese geschirmt sein! Bei Verwendung einer geschirmten Leitung muss der Schirm einseitig, d. h. nur
an der Signalquelle mit dem Schutzleiter verbunden werden (so kurz und induktionsarm wie möglich!).
5.5

Spannungsversorgung

5.5.1

Netzspannung

Gefahr durch elektrischen Strom
Es muss unbedingt darauf geachtet werden, dass die Netzspannung mit der Angabe auf dem
•
Leistungsschild übereinstimmt und innerhalb der zulässigen Toleranzangaben liegt (siehe
Technische Daten).
Zwischen der Spannungsversorgung des Gerätes und dem Schutzleiter "PE", ist in keinem Fall eine
•
höhere Spannung zulässig als die angegebene Netzspannung des Gerätes!
• Anschluss Netzspannung an: PE, L1 und N.
Achtung!
•
– Damit die Begrenzung des Einschaltstromes aktiv wird, muss nach Abschaltung der Netzspan-
nung eine Wartezeit von mindestens 90 Sekunden vor dem erneuten Wiedereinschalten einge-
halten werden!
5.5.2 Erforderliche Qualitätsmerkmale der Netzspannung
Gefahr durch elektrischen Strom
Die Netzspannung muss den Qualitätsmerkmalen der EN 50160 und den definierten Norm-
spannungen der IEC 60038 entsprechen!
