ZIEHL-ABEGG RH serie Montageanleitung

Montageanleitung
Freilaufende Radiallaufräder /
Einbauventilatoren
Inhaltsübersicht
Kapitel
Anwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Sicherheitshinweise. . . . . . . . . . . . . . . . . . . . . . . . . 1
Hinweis zur ErP-Richtlinie . . . . . . . . . . . . . . . . . . . . 2
Transport, Lagerung . . . . . . . . . . . . . . . . . . . . . . . . 2
Laufradeinbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Elektrischer Anschluss. . . . . . . . . . . . . . . . . . . . . . . 4
Geräteaufstellung . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Betriebsbedingungen . . . . . . . . . . . . . . . . . . . . . . . . 4
Inbetriebnahme. . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Instandhaltung und Wartung. . . . . . . . . . . . . . . . . . . 5
Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Entsorgung / Recycling . . . . . . . . . . . . . . . . . . . . . . 6
Hersteller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Serviceadresse. . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

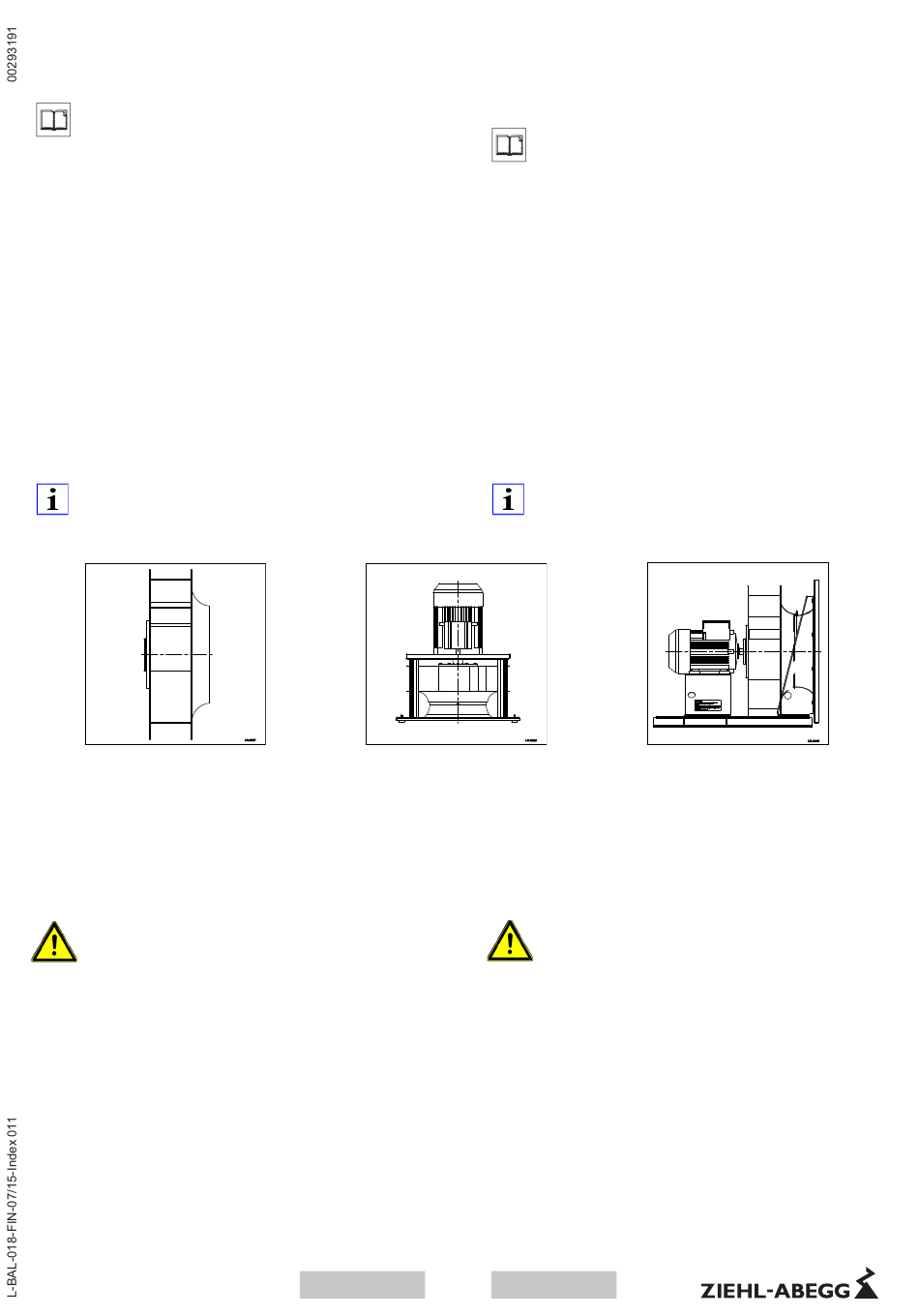

Anwendung

RH..
ZIEHL-ABEGG - Freilaufende Radiallaufräder der Baureihe
RH.. in den lieferbaren Baugrößen 225 bis 1120, sowie die
Gerätebaureihen ER.. und GR.. (Typenbezeichnung siehe
Typenschild) sind keine gebrauchsfertigen Produkte, sondern
als Komponenten für Klima-, Be- und Entlüftungsanlagen
konzipiert.
Sie dürfen erst betrieben werden, wenn sie ihrer Bestimmung
entsprechend eingebaut sind und die Sicherheit durch Schutz-
einrichtungen nach DIN EN ISO 13857 (DIN EN ISO 12 100)
oder sonstige bauliche Schutzmaßnahmen sichergestellt ist.

Sicherheitshinweise

Diese Montageanleitung ist Teil des Produktes und als
•
solche zugänglich aufzubewahren.
Die Laufräder sind nur zur Förderung von Luft oder luftähn-
•
lichen Gemischen bestimmt. Der Einsatz in explosionsge-
fährdeten Bereichen zur Förderung von Gas, Nebel,
Dämpfe oder deren Gemisch ist nicht zulässig. Die Förde-
rung von Feststoffen oder Feststoffanteilen im Förderme-
dium ist nicht gestattet.
• Betreiben Sie den Ventilator nur nach seiner bestimmungs-
gemäßen Verwendung und nur bis zur max. zulässigen
Betriebsdrehzahl gemäß Angaben auf dem Ventilator-
/Laufrad-Typenschild. Ein Überschreiten der max. zul.
Betriebsdrehzahl führt als Folge der hohen kinetischen
Energie (Masse x Drehzahl) zu einer Gefährdungssituation.
Das Laufrad kann bersten - Lebensgefahr! Die max.
zulässigen Betriebsdaten auf dem Typenschild gelten für
eine Luftdichte ρ = 1,2 kg/m
ZIEHL-ABEGG führt zur Freigabe seiner Radialventilatoren
•
mit Normmotoren umfangreiche Qualifizierungstests durch.
Abhängig von der Einbausituation und der eingesetzten
Seite
GR..
L-KL-2538/1
3
.
deutsch
Asennusohje
Vapaasti pyörivät radiaalipuhal-
linpyörät / yhdysrakenteiset pu-
haltimet
Sisältö
Otsikko
Käyttö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Turvaohjeita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Ohje ERP-direktiivistä (Energiaa käyttävien tuotteiden
ekologinen suunnittelu). . . . . . . . . . . . . . . . . . . . . . . 2
Kuljetus, varastointi . . . . . . . . . . . . . . . . . . . . . . . . . 2
Puhallinpyörän asennus. . . . . . . . . . . . . . . . . . . . . . 3
Sähköliitäntä. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Laiteasennus: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Käyttöehdot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Käyttöönotto. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Kunnossapito ja huolto . . . . . . . . . . . . . . . . . . . . . . 5
Puhdistus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Osien hävittäminen ja kierrätys . . . . . . . . . . . . . . . . . 6
Valmistaja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Asiakaspalveluosoite . . . . . . . . . . . . . . . . . . . . . . . . 6

Käyttö

ER..
L-KL-2538/2
ZIEHL-ABEGG - vapaasti pyörivät radiaalipuhaltimet, sarja
RH.., saatavana kokoluokissa 225 - 1120, sekä sarjat ER.. ja
GR.. (tyyppinimike ks. tyyppikilpi) eivät ole itsenäisiä laitteita
vaan suunniteltu asennettaviksi ilmanvaihto- ja
ilmastointijärjestelmiin.
Ne saa ottaa käyttöön vasta, kun ne on asennettu
järjestelmään niiden käyttötarkoituksen mukaisesti ja kun
niiden turvallisuus on varmistettu DIN EN ISO 13857 (DIN EN
ISO 12 100) mukaisilla suojalaitteilla tai muilla rakenteellisilla
suojatoimilla.

Turvaohjeita

Tämä asennusohje kuuluu osana tuotteeseen ja sen on
•
siten oltava helposti saatavilla.
Puhallinpyörät on suunniteltu ilman tai muiden ilmaan
•
verrattavien seosten siirtoon. Käyttö räjähdysvaarallisissa
tiloissa kaasun, sumun, höyryn tai niiden seosten
käsittelyyn ei ole sallittu. Siirrettävä ilmaseos ei saa sisältää
kiintoaineita.
Puhallinta saa käyttää ainoastaan sille suunniteltuun
•
tarkoitukseen ja vain suurimmalla sallitulla nopeudella,
vrt. puhaltimen tyyppikilvessä annetut tiedot. Jos maksimi
pyörintänopeus ylitetään, liike-energia nousee liian
korkeaksi (massa x pyörintänopeus), mistä aiheutuu
ilmeinen vaara. Puhallinpyörä voi haljeta -
hengenvaara! Tyyppikilvessä ilmoitetut suurimmat sallitut
käyttöarvot on laskettu ilman tiheyden ρ = 1,2 kg/m
pohjalta.
Standardimoottoreilla varustettujen radiaalipuhaltimien
•
hyväksyntää varten ZIEHL-ABEGG käy läpi kattavat
laadunvalvontatestit. Asennustavasta ja käytössä olevista
muista järjestelmäkomponenteista (esim. parametroitu
suomi
1
Sivu
L-KL-2538/3
3
