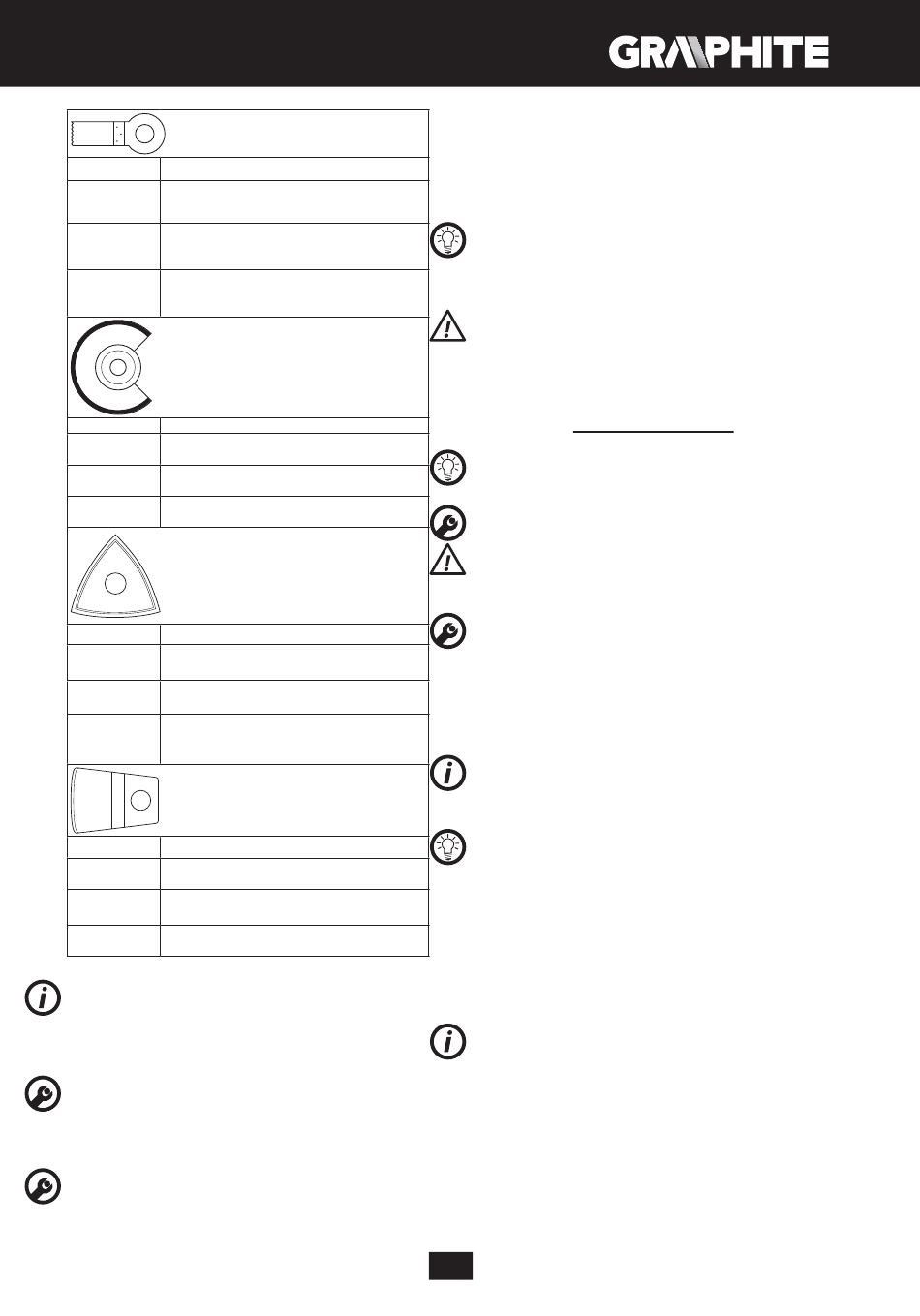

GRAPHITE 59G021 Betriebsanleitung Seite 7

Brzeszczot do drewna HCS
Nazwa
Drewno, materiały drewnopochodne, tworzywa
Rodzaj
sztuczne.
materiału
Cięcia rozdzielające i wgłębne w narożnikach
Przeznaczenie i miejscach trudno dostępnych, w pobliżu
powierzchni.
Wycięcia w płytach meblowych, skracanie listew
Przykład podłogowych, cięcia wgłębne przy pasowaniu
paneli podłogowych.
Nazwa Tarcza półokrągła z nasypem wolframowym
Rodzaj Fugi cementowe, miękkie płytki ceramiczne,
materiału twardsze tworzywa sztuczne i inne materiały.
Przycinanie i odcinanie blisko krawędzi, w
Przeznaczenie
narożnikach lub w miejscach trudnodostępnych.
Usuwanie fug, wycinanie otworów w płytkach
Przykład
ceramicznymi lub tworzywach sztucznych.
Stopa szlifierska Delta
Nazwa
Drewno, materiały drewnopochodne, materiały
Rodzaj
abrazyjne.
materiału
Szlifowanie w miejscach
Przeznaczenie
narożnikach na twardym podłożu.
Usuwanie zaprawy
ceramicznych,
Przykład
polerowanie.
Skrobak sztywny
Nazwa
Rodzaj Wykładziny, podłogi, płytki ceramiczne.
materiału
Skrobanie na twardym podłożu miękkich
Przeznaczenie
materiałów.
Usuwanie resztek zaprawy, kleju do wykładzin
Przykład
lub płytek ceramicznych.
NAKŁADANIE / WYMIANA PAPIERU ŚCIERNEGO
Stopa szlifierska wyposażona jest w system montażu na tzw. rzep
celem szybkiej i łatwej wymiany papieru ściernego. W zależności
od rodzaju obrabianego materiału i pożądanego stopnia usuwania
materiału należy wybrać papier ścierny o właściwej gradacji.
Dopuszcza się stosowanie wszystkich rodzajów papieru ściernego
jak również włókniny lub filcu polerskiego.
• Zbliżyć papier ścierny do stopy szlifierskiej (1).
• Docisnąć papier do stopy szlifierskiej (1).
• Aby zdjąć papier ścierny należy odchylić go z jednej strony, a
następnie pociągnąć (rys. A).
MOCOWANIE NARZĘDZI ROBOCZYCH
• Odciągnąć dźwignię do szybkiego montażu akcesoriów (3) (rys. D).
• Wsunąć narzędzie robocze pomiędzy obie podkładki uchwytu
narzędziowego, tak aby otwory trafiły na kołki górnej podkładki.
• Aby umożliwić pracę w pozycji najbardziej dogodnej i bezpiecznej
trudnodostępnych i
lub kleju do płytek
szlifowanie drewna litego,
dla obsługującego, narzędzia robocze można umieścić w
uchwycie narzędziowym w dowolnej pozycji pod warunkiem, że
trafiają na kołki górnej podkładki (rys. B).
• Narzędzie robocze powinno być nałożone w ten sposób, aby
wygięciem skierowane było do dołu.
• Zamocować narzędzie robocze w wybranej pozycji opuszczając
dźwignię do szybkiego montażu akcesoriów (3).
Sprawdzić poprawność zamocowania narzędzia roboczego.
Niewłaściwie lub niedokładnie
robocze mogą się podczas pracy obsunąć i spowodować
zagrożenie dla osoby obsługującej.
ODPROWADZANIE PYŁU
Pyły niektórych materiałów jak: powłoki malarskie z zawartością
ołowiu, niektóre gatunki drewna np. dębiny lub buczyny czy
materiały zawierające azbest mogą stanowić zagrożenie dla
zdrowia. Dlatego też, zaleca się stosowanie zewnętrznych
systemów odprowadzania pyłu, dobrą wentylację stanowiska
pracy i używanie maski przeciwpyłowej z pochłaniaczem.
PRACA / USTAWIENIA
WŁĄCZANIE / WYŁĄCZANIE
Napięcie sieci musi odpowiadać wielkości napięcia podanego na
tabliczce znamionowej urządzenia.
Włączenie - przesunąć włącznik (2) do przodu w poz. I (rys. C).
Wyłączenie - przesunąć włącznik (2) do tyłu w poz. O.
Uważać, aby nie przesłonić otworów w obudowie służących do
wentylacji silnika urządzenia.
REGULACJA PRĘDKOŚCI PRACY
Prędkość obrotową silnika urządzenia reguluje się poprzez
pokręcenie i ustawienie pokrętła regulacji prędkości oscylacji (4) w
pożądanym położeniu. Pozwala to na dostosowanie prędkości pracy
do właściwości obrabianego materiału. Zakres regulacji prędkości
oscylacji wynosi od 1 do 6.
Im wyższą wartość wskazuje pokrętło regulacji prędkości oscylacji
(4), tym większa jest prędkość pracy urządzenia (rys. E).
ZASADA DZIAŁANIA
Dzięki częstotliwości oscylacji 15000-21000 min
2,8° elektronarzędzie umożliwia precyzyjną pracę w niewielkich
przestrzeniach i narożach.
PIŁOWANIE / PRZECINANIE
Należy stosować jedynie nieuszkodzone w dobrym stanie
technicznym narzędzia robocze.
Przed przystąpieniem do piłowania lub przecinania drewna,
płyt wiórowych, materiałów drewnopochodnych itp. należy
sprawdzić, czy nie zawierają one ciał obcych, takich jak gwoździe,
śruby itp. Usunąć ciała obce lub użyć właściwego brzeszczotu
do ich usunięcia. Cięć wgłębnych można dokonywać tylko w
miękkich materiałach jak drewno, płyty gipsowe lub podobne.
Przecinanie płytek ceramicznych powoduje szybsze zużycie
narzędzia roboczego.
SZLIFOWANIE
Wydajność pracy podczas szlifowania powierzchni uzależniona
jest w głównej mierze od rodzaju i jakości papieru ściernego,
oraz siły nacisku podczas obróbki. Nadmierny nacisk nie
prowadzi do zwiększenia wydajności szlifowania, lecz do
szybszego zużycia papieru ściernego oraz może być przyczyną
przegrzania elektronarzędzia. Należy pracować z umiarkowanym,
równomiernym naciskiem.
Celem dokładnego oszlifowania narożników lub krawędzi w
miejscach trudnodostępnych można szlifować wierzchołkiem lub
krawędzią płyty szlifierskiej.
7
zamontowane narzędzia
-1
pod kątem
