Preparación Para Trabajar - GRAPHITE 59G021 Betriebsanleitung

ADVERTENCIA
MONTAJE/CONFIGURACIÓN
INFORMACIÓN
ÚTILES Y ACCESORIOS
Diferentes útiles de trabajo
1.
Paper de lija (80#)
2.
Maletín de transporte
3.

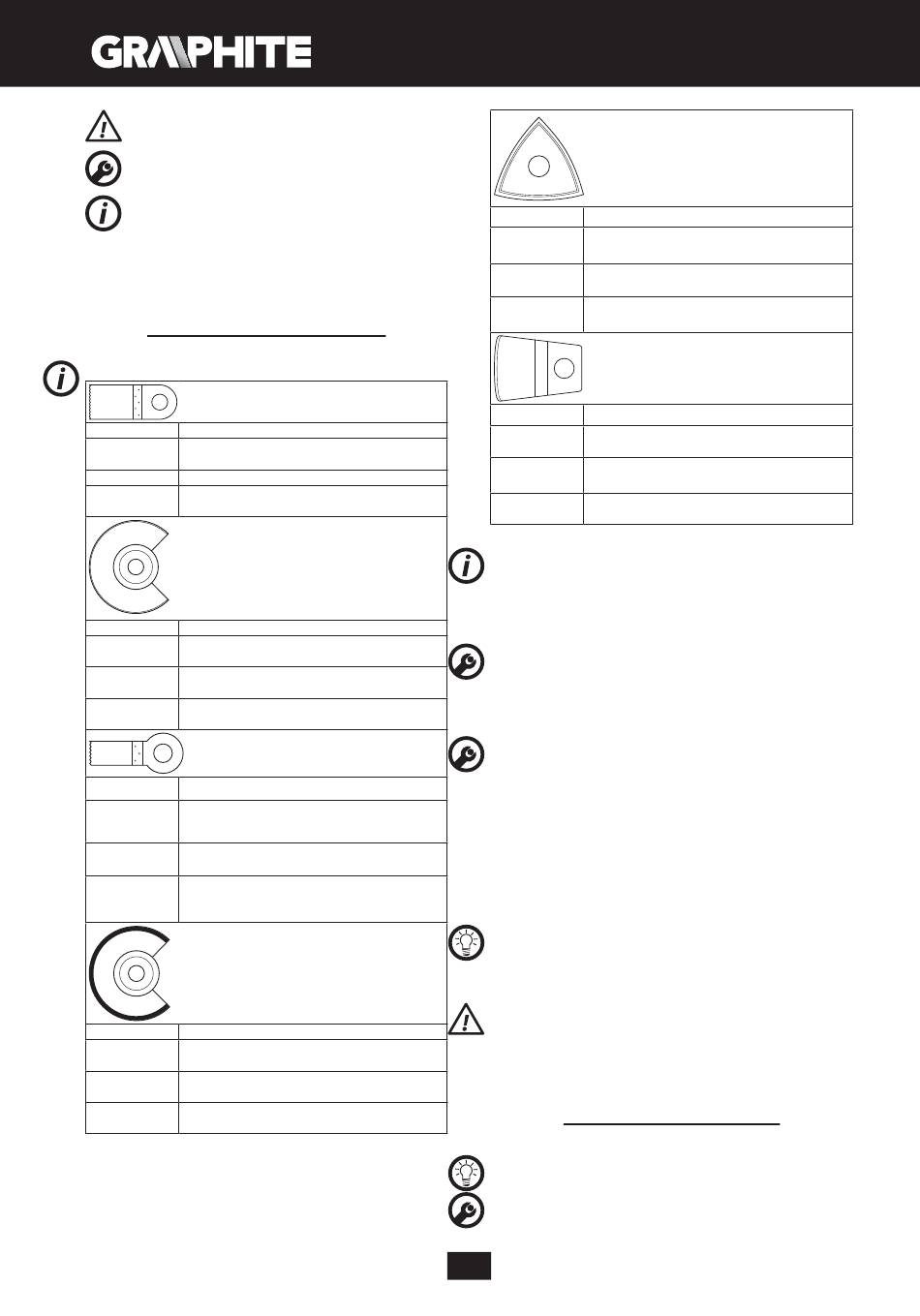

PREPARACIÓN PARA TRABAJAR
ELECCIÓN DE ÚTIL
En la tabla se presentan ejemplos de uso para los diferentes útiles.
Nombre Hoja para metal HSS
Tipo de Metal (ej. clavos, tornillos, perfiles pequeños),
material metales no ferrosos.
Destinado para Cortes pequeños de división y en profundidad.
Cortes de perfiles estrechos, cortes de elementos
Ejemplo
de ajuste, ej. hebillas.
Nombre Disco semicircular para madera HCS
Tipo de Madera, materiales similares a madera, plástico.
material
Cortes de división y en profundidad en rincones y
Destinado para
lugares de difícil acceso, sobre la superficie.
Cortes estrechos en profundidad en madera
Ejemplo
sólida, ej. para una rejilla de ventilación.
Hoja para madera HCS
Nombre
Madera, materiales similares a madera, plástico.
Tipo de
material
Cortes de división y en profundidad en rincones y
Destinado para
lugares de difícil acceso, sobre la superficie.
Cortes en placas de muebles, corte de rodapiés,
Ejemplo cortes en profundidad a la hora de ajustar
paneles de suelo.
Nombre Disco semicircular con capa de tungsteno
Tipo de Juntas de cemento, azulejos de dureza leve,
material plásticos de dureza media, otros materiales.
Cortes y división cerca del borde, en rincones y
Destinado para
lugares de difícil acceso.
Eliminación de juntas, cortes de orificios en
Ejemplo
azulejos o en plástico.
- 6 uds.
- 5 uds.
- 1 ud.
52
Placa lijadora Delta
Nombre
Madera, materiales similares a madera, materiales
Tipo de
abrasivos.
material
Lijado en lugares de difícil acceso, en rincones y
Destinado para
sobre la superficie dura.
Eliminación de mortero o pegamento para
Ejemplo
azulejos, lijado de madera sólida, pulido.
Rasqueta no elástica
Nombre
Tipo de Moquetas, suelos, azulejos.
material
Rascar materiales blandos sobre las superficies
Destinado para
duras.
Eliminación de restos de mortero, pegamento
Ejemplo
para moquetas o azulejos.
COLOCACIÓN/CAMBIO DE PAPEL DE LIJA
La placa lijadora está equipada con un sistema de montaje con
velcro para garantizar un cambio rápido y cómodo del papel de lija.
Dependiendo del tipo de material trabajado y nivel de eliminación
de material deseado, debe elegir el papel de lija de grano adecuado.
Se permite el uso de todo tipo de lijas, así como tela o fieltro para
pulir.
• Acerque el papel de lija a la placa lijadora (1)
• Apriete el papel contra la placa lijadora (1).
• Para retirar el papel de lija debe despegarlo de un lado y
posteriormente tirar (imagen A).
MONTAJE DE ÚTILES
• Retire la palanca para el montaje rápido de accesorios (3) (imagen D).
• Introduzca el útil entre los dos soportes del portaútil para que los
orificios coincidan con los pernos de la sujeción superior.
• Para permitir el funcionamiento en la posición más conveniente
y segura para el operador, el útil se puede colocar en el soporte
en cualquier posición bajo la condición de que coincida con los
pernos de la arandela superior (imagen B).
• El útil debe estar colocado de tal manera que su curva este
dirigida hacia abajo.
• Sujete el útil en la posición elegida bajando la palanca para el
montaje rápido de accesorios (3).
Verifique que el útil esté montado correctamente. Un montaje
incorrecto o inexacto puede provocar que el útil se salga y
provoque riesgo para la seguridad del usuario.
EXTRACCIÓN DE POLVO
Los polvos de algunos materiales como capas de pintura con
plomo, algunas maderas como roble o haya, así como materiales
que contienen asbesto o amianto pueden provocar riesgo para la
salud. Por este motivo, se recomienda utilizar sistemas externos
de extracción de polvo, asegurar una buena ventilación del lugar
de trabajo y utilizar mascarillas antipolvo con filtro.
TRABAJO / CONFIGURACIÓN
PUESTA EN MARCHA / DESCONEXIÓN
La tensión en red debe coincidir con las indicaciones en la placa de
características técnicas de la herramienta.
Puesta en marcha: desplace el interruptor (2) hacia adelante a la
posición I (imagen C).
