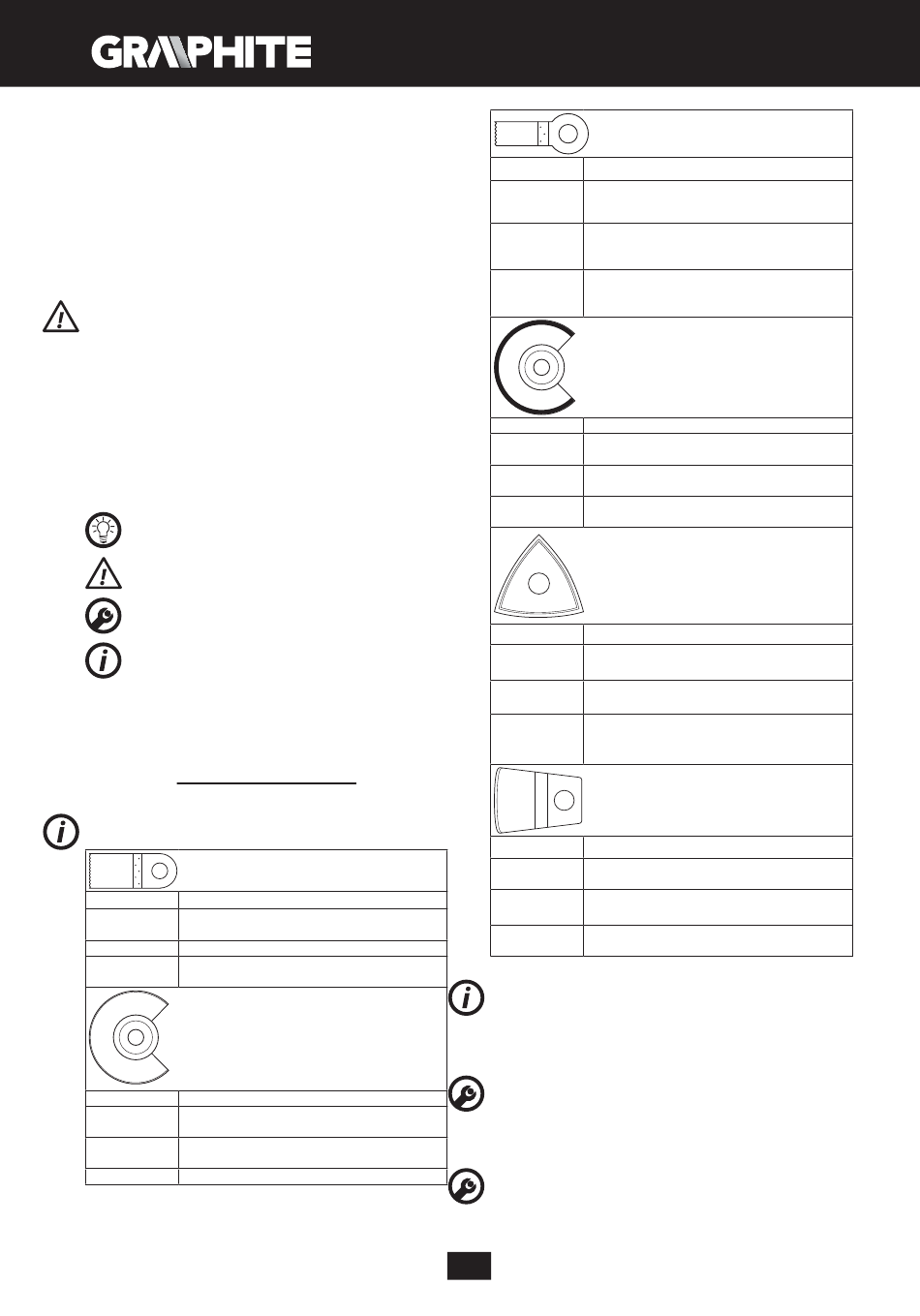

GRAPHITE 59G021 Betriebsanleitung Seite 24

lucru, permite la executarea diferitelor lucrări. Asemenea scule
electrice, sunt uttilizate la tăierea lemnului, materialelor lemnoase,
materialelor sintetice, metalelor neferoase, cât şi elementelor de
fixare ( de ex.cuie, şuruburi etc).
Dispozitivul poate fi utilizat şi la prelucrarea plăcilor moi de
ceramică, la şlefuit cât şi la răzuirea "la uscat" mici suprafeţe. Meritul
dispozitivului este posibilitatea prelucrării materialelor, mai sus
enumerate, la locuri greu accesibile sau în aproprierea muchiilor.
Dispozitivul poate fi utilizat la lucrări mărunte de modelărie, de
lăcătuşerie, de tâmplărie cât şi la tot felul de lucrări de amatori
(meşterire).
Este interzisă utilizarea sculelor electrice în dezacord cu detinaţia
lor. Sculele electrice trebuie utilizate exclusiv doar cu accesorii
originale.
DESCRIEREA PGINILOR GRAFICE
Numerele de mai jos, se referă doar la elementele utilajului prezentat
în paginile grafice ale prezentei instrucţiuni.
Talpă de şlefuit
1.
Intrerupător
2.
Maneta de montarea rapidă a accesoriilor.
3.
Butonul de ajustatraea vitezei oscilaţiilor.
4.
Pot apare difernţe mici între figură şi produs .
DESCRIEREA SEMNELOR GRAFICE
ATENTIE
AVERTISIMENT
MONTAJ / ASEZARI
INFORMATII
INZESTRAREA SI ACCESORII
Diferite capete de lucru
5.
Hârtie abrazivă (80#)
6.
Geantă de transport
7.
PREGATIREA P/T LUCRU
ALEGERA SCULELOR DE LUCRU
In tabela de mai jos, sunt arătate exemple de utilizarea sculelor de
lucru.
Pânză de ferăstrău p/t metale HSS
Denumirea
Tipul Metal (ex. cuie, şuruburi, profile mici), metale
materiałului neferoase ..
Destinaţia Tăieri despărţitoare mai mărunte.
Scurtarea profilelor
Exemplu
elementelor de fixare ex. cleme.
Denumirea Disc semirotund p/t lemn HCS
Tipul Lemn,materiale lemnoase, materiale sintetice.
materiałului
Tăieri despărţitoare, la colţuri şi la locuri greu
Destinaţia
accesibile, în aproprierea suprafeţelor.
Exemplu Tăieturi mici în lemn masiv.
- 6 buc.
- 5 buc
- 1buc.
înguste, retezarea
24
Pânză de ferăstrău p/t lemn HCS
Denumirea
Lemn,materiale lemnoase, materiale sintetice.
Tipul
materiałului
Tăieri despărţitoare, la colţuri şi la locuri greu
Destinaţia accesibile, în aproprierea suprafeţelor.
Tăieri în plăci de mobilă, scurtarea şipcilor plintă,
Exemplu tăiere In adâ cime la păsuirea panourilor de
podea.
Denumirea Disc semirotund cu wolfram.
Tipul Rosturi de ciment, plăci cęramice moi materiale
materiałului sintetice mai dure cât şi alte materiale.
Tăiere şi retezare în aproprierea muchiilor, la
Destinaţia
colţuri sau la locuri greu accesibile.
Eliminarea rosturilor, formarea orificiilor în plăci
Exemplu
ceramice sau în materiale sintetice.
Talpă de şlefuit Delta
Denumirea
Lemn,materiale lemnoase, materiale sintetice
Tipul
materiałului
Slefuirea la locuri greu accesibile şi la colţuri pe
Destinaţia
substraturi dure.
Eliminarea mortarului sau adezivului de plăci
ceramice, şlefuirea lemnului masiv, lustruire.
Exemplu
Răzuitor rigid
Denumirea
Tipul Straturi acoperitoare de podele, plăci ceramice.
materiałului
Răzuirea pe substrat dur, materiale moi.
Destinaţia
Eliminarea resturilor de mortar, adezivului pentru
Exemplu
plăci ceramice.
FIXAREA / SCHIMBAREA HARTIEI ABRAZIVE
Talpa şlefuitorului, este înzestrată cu aşa zisul scai, datorită căruia
este posibilă schimbarea uşoară şi rapidă a hârtiei abrazive, cu
gradaţia corespunzătoare. Dependent de tipul materialului prelucrat
şi cerinţelor de eliminare, trebuie asortată hârtia abrazivă de gradaţia
corespunzătoare. Se pot utiliza toate tipurile de hârtie abrazivă cât şi
materiale fibroase sau pâslă de lustruire.
• Apropie hârtia abrazivă, de talpa lucru (1).
• Apasă hârtia, spre talpa slefuitorului (1).
• Cu scopul de a scoate hâtia abrazivă, trebuie îndepărtată un pic
dintr-o parte, apoi trasă (fig. A).
FIXAREA SCULELOR DE LUCRU
• Retrage maneta de montarea rapidă a accesoriilor (3) (fig. D).
• Bagă scula de lucru şi aşeaz-o, între cele două şaibe ale portsculei,
în aşa mod, încật în orificii să nimereasă în ştifturile şaibei de sus.
