• Kako biste osigurali pravilno hlađenje uređaja za vrijeme
njegovog rada, pazite da otvori za ventilaciju na njegovom kućištu
budu otvoreni.
POZOR! ! Uređaj služi za korištenje u zatvorenom prostoru.
Bez obzira na sigurnu konstrukciju, upotrebu sigurnosnih
sredstava i dodatnih zaštitnih mjera, uvijek postoji djelomični
rizik od ozljeda nastalih tijekom rada.
KONSTRUKCIJA I NAMJENA
Višenamjenski uređaj pokreće jednofazni komutatorski motor čija brzina
okretaja je zamijenjena s oscilacijom. Mogućnost upotrebe različitih
radnih alata omogućava izvođenje različitih radova. Električni
uređaji tog tipa imaju široki spektar mogućnosti upotrebe: piljenje
i rezanje drva, materijala sličnih drvetu, umjetnih materijala, neželjeznih
metala te spojnih elemenata (na primjer čavala, vijaka i slično).
Može se također koristiti za obradu mekih keramičkih pločica,
brušenje te suho struganje manjih površina. Prednost uređaja
je mogućnost obrađivanja gore navedenih materijala na teško
pristupačnim mjestima ili blizu rubova.
Područja njegove priamjene su: izvođenje manjih modelarskih,
bravarskih, stolarskih radova te svi radovi u okviru neprofesionalne
upotrebe (sam svoj majstor)
Električni alat se smije koristiti samo sukladno sa njegovom
namjenom. Električni alat koristite isključivo zajedno s originalnim
radnim priborom.
OPIS GRAFIČKIH STRANICA
Dolje navedeni brojevi se odnose na elemente uređaja koje se
nalaze na grafičkim prikazima ovih uputa.
Brusni tanjur
1.
Prekidač
2.
Poluga za brzo montiranje pribora
3.
Kotačić za regulaciju brzine oscilacije
4.
* Moguće su male razlike između crteža i proizvoda
OPIS GRAFIČKIH ZNAKOVA
POZOR
UPOZORENJE
MONTAŽA/POSTAVKE
INFORMACIJA
DIJELOVI I DODATNA OPREMA
Različiti radni nastavci
1.
Brusni papir (80#)
2.
Transportni kofer
3.

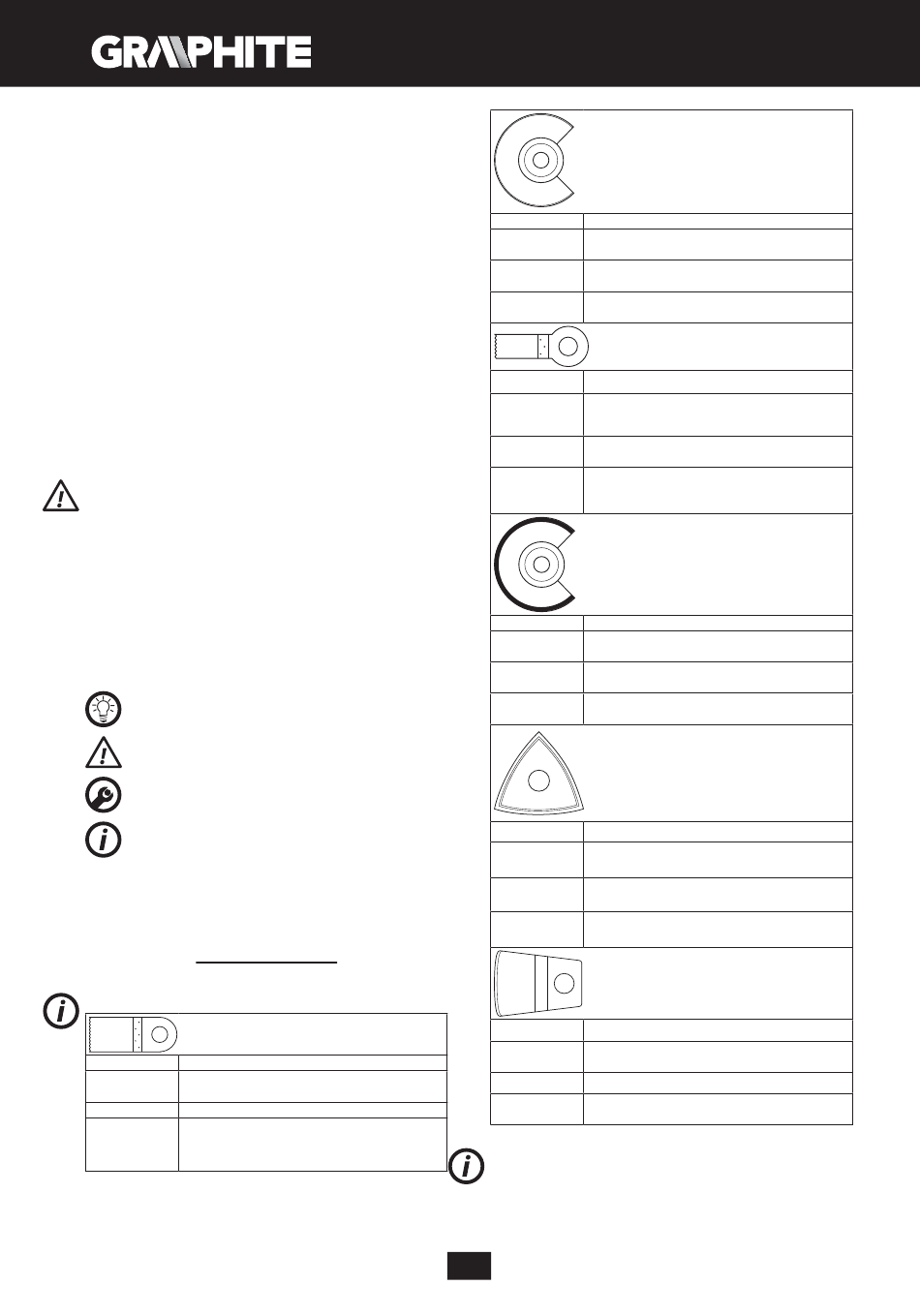

PRIPREMA ZA RAD

ODABIR RADNOG ALATA
Donja tablica prikazuje primjer upotrebe radnih alata.
Naziv List pile za metal HSS
Vrsta Metal (na primjer čavli, vijci, manji profili),
materijala neželjezni metali.
Namjena Manji razdjelni i dubinski rezovi
Skraćivanje uskih profila, rezanje elemenata za
pričvršćivanje, na primjer kopča.
Primjer
- 6 kom
- 5 kom
- 1 kom
Naziv Poluokrugla ploča za drvo HCS
Vrsta Drvo, materijali slični drvetu, umjetni materijali.
materijala
Razdjelni i dubinski rezovi u uglovima i teško
Namjena
pristupačnim mjestima, blizu površine.
Uski dubinski rezovi u tvrdom drvu, na primjer
Primjer
ispod rešetke za ventilaciju.
List pile za drvo HCS
Naziv
Drvo, materijali slični drvetu, umjetni materijali.
Vrsta
materijala
Razdjelni i dubinski rezovi u uglovima i teško
Namjena
pristupačnim mjestima, blizu površine.
Rezanje
Primjer skraćivanje podnih lajsni, dubinsko rezanje kod
postavljanje podnih panela.
Naziv Poluokrugla ploča sa slojem volframa
Vrsta Fuge od cementa, mekane keramičke ploče, tvrđi
materijala umjetni materijali i drugi materijali.
Rezanje blizu rubova, u uglovima ili teško
Namjena
pristupačnim mjestima.
Uklanjanje fuga, rezanje otvora u keramičkim
Primjer
pločama i umjetnim materijalima.
Brusni tanjur Delta
Naziv
Drvo, materijali slični drvetu, abrazijski materijali.
Vrsta
materijala
Brušenje u teško pristupačnim mjestima i
Namjena
uglovima na tvrdoj podlozi.
Uklanjanje ostataka maltera ili ljepila za
Primjer
keramičke ploče, brušenje tvrdog drva, poliranje.
Kruta strugalica
Naziv
Vrsta Obloge, podovi, keramičke ploče.
materijala
Struganje mekanih materijala na tvrdoj podlozi.
Namjena
Uklanjanje ostataka maltera, ljepila za obloge ili
Primjer
keramičke ploče .
STAVLJANJE / ZAMJENA BRUSNOG PAPIRA
Brusni tanjur je opremljen sistemom montaže na tako zvani čičak,
što omogućava brzu i laku zamjenu brusnog papira. Ovisno o vrsti
obrađivanog materijala i debljini materijala koji želite ukloniti,
odaberite brusni papir odgovarajuće gradacije. Dopušteno je
korištenje svih tipova brusnog papira te brusnog vlakna ili filca za
poliranje.
