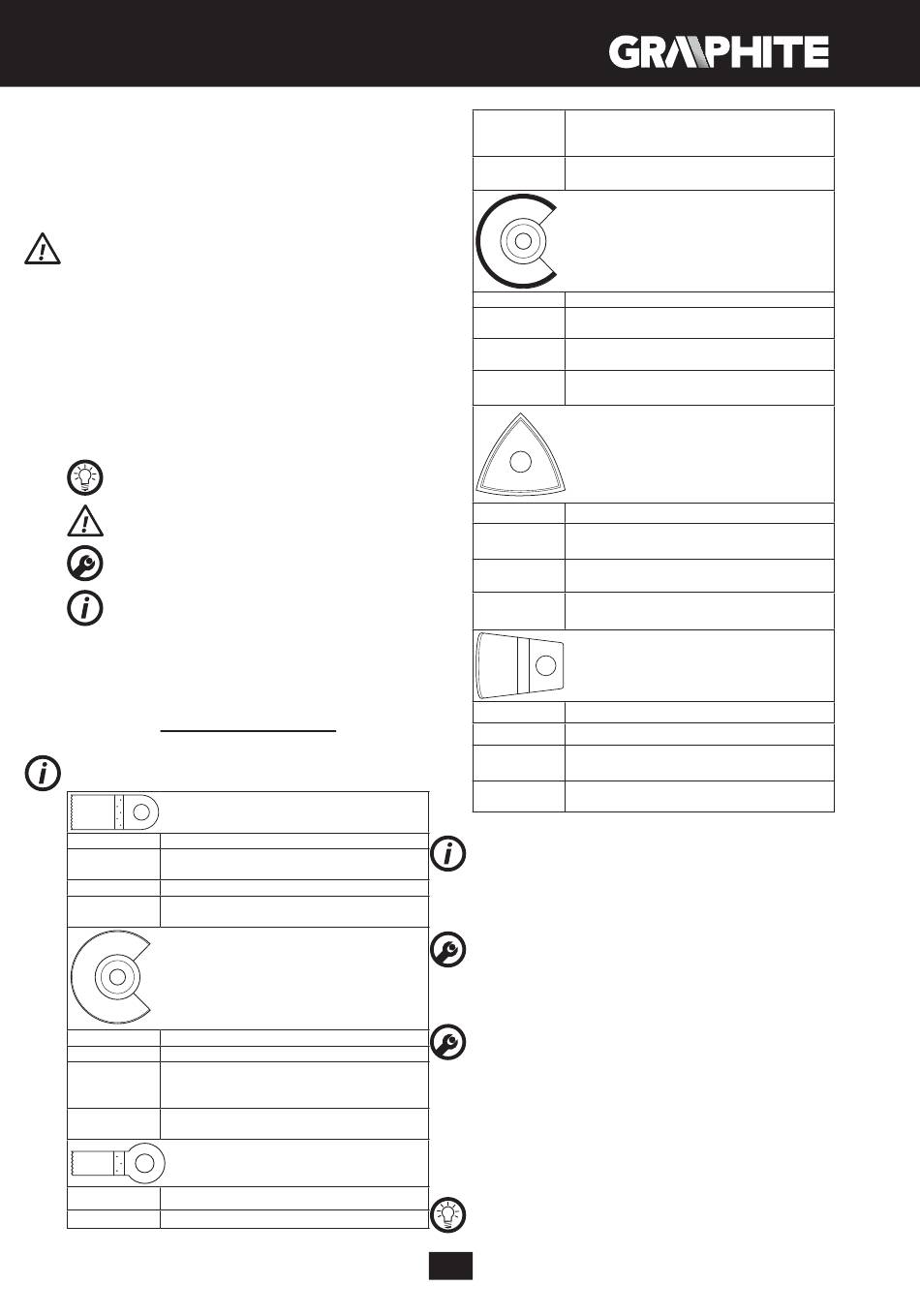

Het kan eveneens voor bewerking van zachte keramische
tegels gebruikt worden, slijpen en droogkrabben van kleine
oppervlaktes. Voordeel van dit toestel bestaat uit bewerking van de
bovengenoemde materialen in moeilijk bereikbare plaatsen of in de
buurt van randen.
De toepassingsgebieden zijn fijn modelbouw, slijpen, timmeren en
allerlei amateurmatige werkzaamheden (knutselwerk).
Het is verboden om het toestel strijdig met de bestemming te
gebruiken. Het elektrogereedschap dient alleen met originele
toebehoren gebruikt te worden.
BESCHRIJVING VAN GRAFISCHE PAGINA'S
De onderstaande nummering heeft betrekking op de elementen
van het toestel weergegeven op de grafische pagina's van deze
gebruiksaanwijzing.
Slijpvoet
1.
Schakelaar
2.
Hefbom voor snelmontage van accessoires
3.
Draaiknop voor regeling van oscillatiesnelheid
4.
* Er kunnen verschillen tussen de afbeelding en het product voorkomen.
BESCHRIJVING VAN DE GEBRUIKTE GRAFISCHE TEKENS
LET OP
WAARSCHUWING
MONTAGE / INSTELLINGEN
INFORMATIE
UITRUSTING EN ACCESSOIRES
Verschillende werkstukken
1.
Schuurpapier (80#)
2.
Transportkast
3.
WERKVOORBEREIDING
KEUZE VAN WERKSTUK
De onderstaande tabel bevat toepassingsvoorbeelden van
werkstukken.
Naam Mesblad voor metaal HSS
Metaal (bv. nagels, schroeven, kleinere profielen),
Soort materiaal
metalen anders dan ijzer. .
Bestemming Fijnsnijden, afscheidingen en uitsparingen.
Afkorten van dunne profielen, snijden van
Voorbeeld
bevestigingen, bv. klemmen.
Naam Halfronde schijf voor hout HCS
Soort materiaal Hout, houtafkomstige materialen, kunststoffen.
Afscheidingen en uitsparingen van hoeken en
Bestemming moeilijk bereikbare plaatsen, in de buurt van
oppervlakte.
Dunne uitsparingen in het natuur hout, bv. voor
Voorbeeld
ventilatierooster.
Mesblad voor hout HCS
Naam
Soort materiaal Hout, houtafkomstige materialen, kunststoffen.
- 6 st.
- 5 st.
- 1 st.
57
Afscheidingen en uitsparingen van hoeken en
Bestemming moeilijk bereikbare plaatsen, in de buurt van
oppervlakte.
Uitsparingen in meubelplaten, afkorten van
Voorbeeld
vloerlatten, uitsparingen bij vloerplaten.
Naam Halfronde schijf met wolframlaag
Cement voegen, zachte keramische tegels, harde
Soort materiaal
kunststoffen en andere materialen.
Bijknijpen en afknijpen van randen, in hoeken en
Bestemming
moeilijk bereikbare plaatsen.
Verwijderen van voegen, snijden van openingen
Voorbeeld
in keramische tegels of kunststoffen.
Slijpvoet Delta
Naam
Hout, houtafkomstige materialen, abrasieve
Soort materiaal
materialen.
Slijpen in moeilijk bereikbare plaatsen en hoeken
Bestemming
op harde ondergrond.
Verwijderen van mortel of lijm voor keramische
Voorbeeld
tegels, slijpen van natuur hout, polijsten.
Harde krabber
Naam
Soort materiaal Vloerbekleding, vloeren, keramische tegels.
Krabben van zachte materialen op harde
Bestemming
ondergrond.
Verwijderen
Voorbeeld
vloerbekleding of keramische tegels.
SCHUURPAPIER PLAATSEN / VERVANGEN
Het slijpvoet beschikt over het montagesysteem op de zg.
klitteband om het papier snel en makkelijk te kunnen vervangen.
Afhankelijk van de soort bewerkte materiaal en het gewenste
niveau van materiaalverwijdering kies het schuurpapier met de
juiste korreligheid. Er kunnen allerlei soorten schuurpapier gebruikt
worden, bv. ook schuurlinnen of polijstvilt.
• Plaats het schuurpapier bij de slijpvoet (1).
• Druk het papier bij de slijpvoet (1) vast.
• Om het schuurpapier weg te nemen, grijp aan de ene kant en
vervolgens trek (afb. A).
BEVESTIGEN VAN WERKSTUKKEN
• Trek de hefboom voor snelmontage van accessoires weg (3) (afb. D).
• Plaats het werkstuk tussen twee moeren van houvast zodat de
bouten van de bovenmoer in de openingen zitten.
• Om het werk het meest aangenaam en veilig voor de bediener te
maken, kan het werktuig op verschillende standen aangesloten
worden tenzij de bouten van de bovenmoer in de openingen zitten
(afb. B).
• Monteer het werkstuk met de uitbuiging naar beneden gericht.
• Monteer het werktuig in de gekozen stand door de hefboom voor
snelmontage naar beneden te richten (3).
Controleer de juiste montage van het werktuig. Onjuist
of onzorgvuldig gemonteerd
van mortel of lijm voor
werkstuk kan tijdens de
