Betriebsvorbereitung - GRAPHITE 59G021 Betriebsanleitung

Kunststoffen, Nichteisenmetallen und Befestigungselementen (z. B.
Nägel, Schrauben usw.) verwendet.
Es kann ebenfalls zur Bearbeitung von Keramikfliesen, zum
trockenen Schleifen und Schaben von kleineren Flächen
angewandt werden. Das Gerät kann bevorzugt zur Bearbeitung
der oben genannten Stoffe an schwer zugänglichen Stellen bzw. im
Randbereich verwendet werden.
Der Anwendungsbereich dieses Gerätes umfasst die Ausführung
von Schlosser- und Tischlerarbeiten und aller Arbeiten, die Zuhause
selbst durchgeführt werden (Heimwerker).
Nichtbestimmungsgemäße Verwendung des Elektrowerkzeugs
ist nicht zugelassen. Das Elektrowerkzeug ist ausschließlich mit
Originalzubehör anzuwenden.
BESCHREIBUNG DER SEITEN MIT GRAPHIKEN
Die unten angeführte Nummerierung bezieht sich auf die Elemente
des Gerätes, die auf den Seiten mit Graphiken dargestellt werden.
Schleifteller
1.
Hauptschalter
2.
Schnellspannhebel für Zubehörteile
3.
Stellrad zur Schwingzahlvorwahl
4.
* Es können Unterschiede zwischen der Abbildung und dem Produkt auftreten.
BESCHREIBUNG FÜR VERWENDETE GRAPHISCHE ZEICHEN
ACHTUNG
WARNUNG
MONTAGE/EINSTELLUNGEN
INFORMATION
AUSSTATTUNG UND ZUBEHÖR
Unterschiedliche Aufsätze
1.
Schleifpapier (80#)
2.
Transportkoffer
3.

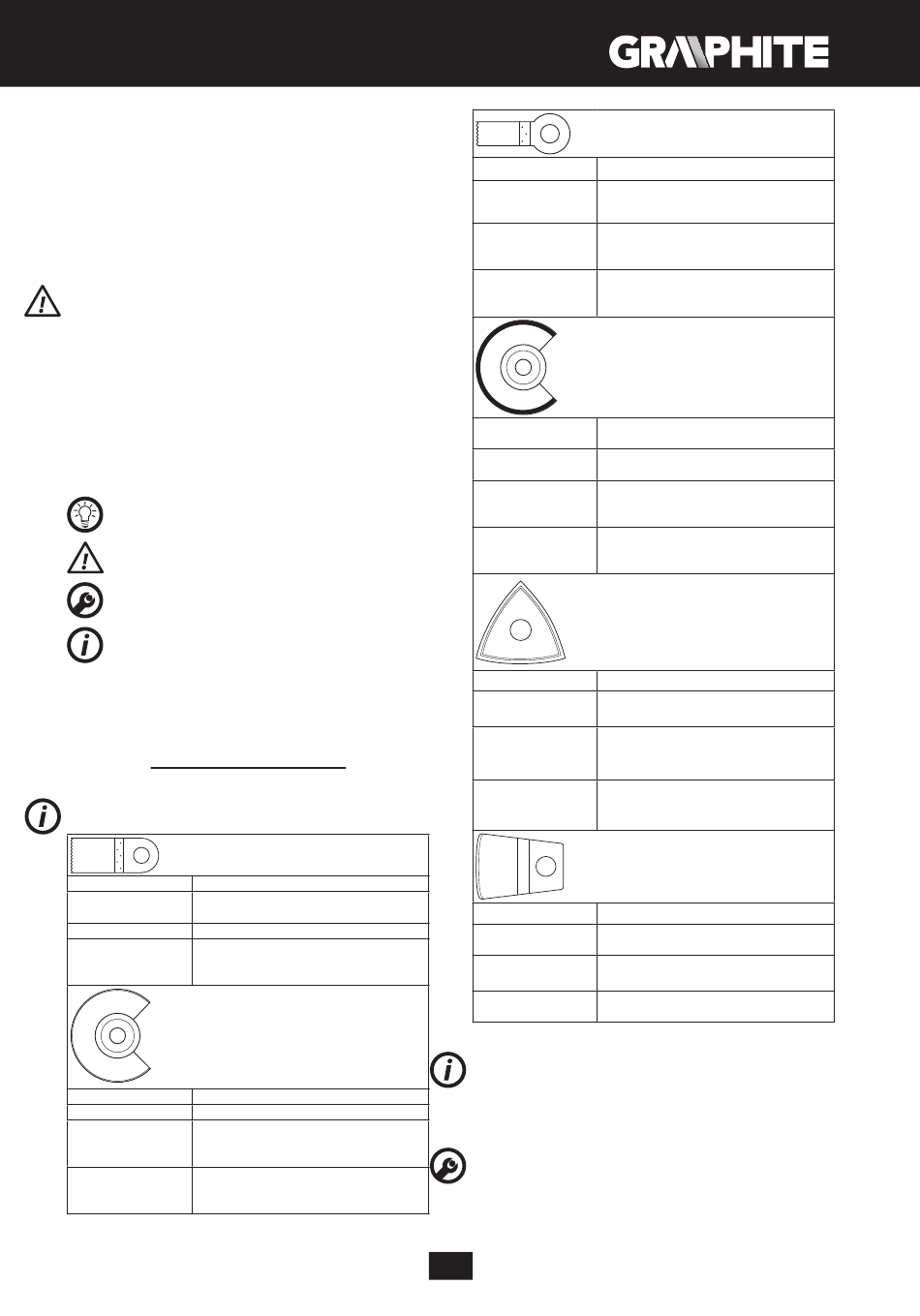

BETRIEBSVORBEREITUNG

ARBEITSWERKZEUG WÄHLEN
In der Tabelle unten sind beispielhafte Anwendungen der
Arbeitswerkzeuge dargestellt.
Bezeichnung Sägeblatt für Metall HSS
Metall (z. B. Nägel, Schrauben, kleinere
Stoffart
Profile), Nichteisenmetalle.
Verwendungszweck Durchtrennen und Tiefschnitt
Verkürzen
Beispiel Durchtrennen von Befestigungselementen,
z. B. Klammern.
Bezeichnung Halbrunde Schneidescheibe für Holz HSC
Stoffart Holz, holzähnliche Stoffe, Kunststoffe.
Durchtrennen und Tiefschnitt in den Ecken
Verwendungszweck und schwer zugänglichen Stellen, nah zur
Oberfläche.
Schmale
Beispiel z. B. zur Ausführung einer Öffnung für
Lüftungsgitter.
- 6 St.
- 5 St.
- 1 St.
von schmalen Profilen,
Tiefschnitte im Massivholz,
Sägeblatt für Holz HSC
Bezeichnung
Holz, holzähnliche Stoffe, Kunststoffe.
Stoffart
Durchtrennen und Tiefschnitt in den Ecken
Verwendungszweck und schwer zugänglichen Stellen, nah zur
Oberfläche.
Durchtrennen und Tiefschnitt in den Ecken
Beispiel und schwer zugänglichen Stellen, nah zur
Oberfläche.
Halbrunde
Bezeichnung
Wolframschicht
Zementfugen,
Stoffart
härtere Kunststoffe und andere Stoffe.
Zuschnitt
Verwendungszweck Randbereich, in den Ecken oder an schwer
zugänglichen Stellen.
Entfernen von Fugen, Ausführung von
Beispiel Öffnungen in den Keramikfliesen bzw.
Kunststoffen.
Schleifteller Delta
Bezeichnung
Holz, holzähnliche Stoffe, Abrasionsstoffe.
Stoffart
Schleifen von schwer zugänglichen Stellen
und in den Ecken auf harter Oberfläche.
Verwendungszweck
Entfernen von Mörteln oder Klebestoffen
für
Beispiel
Massivholz, Polieren.
Schaber, steif
Bezeichnung
Teppichböden, Fußböden, Keramikfliesen.
Stoffart
Schaben von harten Untergründen für
Verwendungszweck
weiche Stoffe.
Entfernen von Resten von Mörtel, Klebestoff
Beispiel
für Teppichböden oder Keramikfliesen.
SCHLEIFPAPIER AUFSETZEN/AUSTAUSCHEN
Der Schleifteller ist mit
Klettverschluss ausgestattet, um einen schnellen und einfachen
Austausch des Schleifpapiers zu gewährleisten. Je nach dem zu
bearbeitenden Stoff und den gewünschten Bearbeitungsgrad ist ein
entsprechendes Schleifpapier mit richtiger Körnung zu wählen. Alle
Schleifpapierarten sowie Flies und Polierfilz sind hierzu zugelassen.
• Das Schleifpapier an den Schleifteller (1) annähern.
• Das Schleifpapier an den Schleifteller (1) andrücken.
• Um das Schleifpapier zu entfernen, soll man es an einer Seite
zurückbiegen und anschließend ziehen (Abb. A).
13
Schneidscheibe
weiche Keramikfliesen,
und Durchtrennen
Keramikfliesen, Schleifen
einem Befestigungssystem
mit
im
von
mit
