Oblasť jeho používania je vykonávanie drobných modelárskych,
zámočníckych, stolárskych prác, ako aj všetkých činností z oblasti
samostatného domáceho majstrovania.
Náradie nepoužívajte v rozpore s jeho určením. Elektrické
náradie používajte výhradne s originálnym príslušenstvom.
VYSVETLVKY KU GRAFICKEJ ČASTI
Nižšie uvedené číslovanie sa vzťahuje na súčasti zariadenia
zobrazené v grafickej časti tohto návodu.
Pracovná pätka brúsky
1.
Spínač
2.
Páčka na rýchlu montáž príslušenstva
3.
Koliesko na reguláciu rýchlosti vibrácie
4.
* Obrázok a výrobok sa nemusia úplne zhodovať.
OPIS POUŽITÝCH GRAFICKÝCH ZNAKOV
POZOR
UPOZORNENIE
MONTÁŽ/NASTAVENIA
INFORMÁCIA
VYBAVENIE A PRÍSLUŠENSTVO
Rôzne pracovné nástavce
1.
Brúsny papier (80#)
2.
Prenosný kufrík
3.

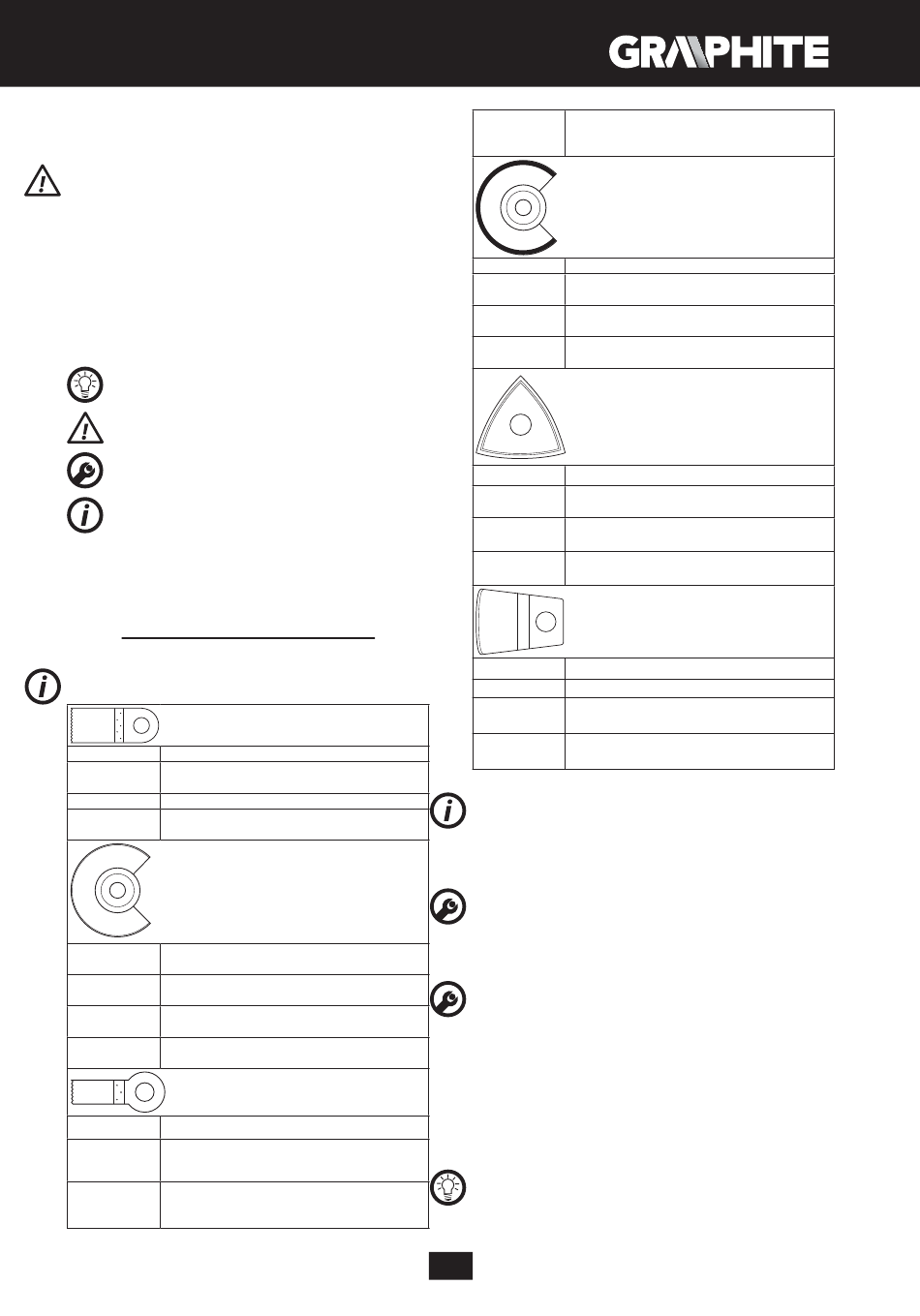

PRED UVEDENÍM DO PREVÁDZKY
VÝBER PRACOVNÉHO NÁSTROJA
V nasledujúcej tabuľke sú uvedené zásady použitia pracovných
nástrojov.
Názov Pílový list na kov z rýchloreznej ocele
Kov (napr. klince, skrutky, menšie profily),
Typ materiálu
neželezné kovy.
Určenie Drobnejšie rezy a zárezy
Skracovanie
Príklad
upevňovacích prvkov, napr. svoriek.
Polkruhový kotúč na drevo z vysokokarbónovej
Názov
ocele
Drevo, materiály na báze dreva, plastické
Typ materiálu
materiály.
Rezy a zárezy v rohoch a ťažko prístupných
Určenie
miestach, blízko povrchu.
Úzke zárezy do masívneho dreva, napr. pod
Príklad
vetraciu mriežku.
Pílka na drevo z vysokokarbónovej ocele
Názov
Drevo, materiály na báze dreva, plastické
Typ materiálu
materiály.
Rezy a zárezy v rohoch a ťažko prístupných
Určenie miestach, blízko povrchu.
- 6 ks
- 5 ks
- 1 ks
úzkych profilov, rezanie
Výrezy v nábytkových doskách, skracovanie
Príklad podlahových líšt, zárezy pri lícovaní podlahových
panelov.
Názov Polkruhový kotúč s wolfrámovým násypom
Cementové špáry, mäkké keramické dlaždičky,
Typ materiálu
tvrdšie plastické a iné materiály.
Rezanie a skracovanie blízko okrajov, v rohoch
Určenie
alebo ťažko prístupných miestach.
Odstraňovanie
Príklad
v keramických dlaždiciach alebo plastoch.
Pracovná pätka Delta brúsky
Názov
Drevo, materiály na báze dreva, abrazívne
Typ materiálu
materiály.
Brúsenie
Určenie
a v rohoch na tvrdom podklade.
Odstraňovanie malty alebo lepidla na keramické
Príklad
dlaždice, brúsenie masívneho dreva, leštenie.
Tvrdá špachtľa
Názov
Podlahové krytiny, parkety, keramické dlaždice.
Typ materiálu
Oškrabávanie mäkkých materiálov na tvrdom
Určenie
podklade.
Odstraňovanie
Príklad
podlahové krytiny alebo keramické dlaždice.
ZAKLADANIE/VÝMENA BRÚSNEHO PAPIERA
Pracovná pätka brúsky je vybavená montážnym systémom na tzv.
suchý zips, ktorý zabezpečuje rýchlu a ľahkú výmenu brúsneho
papiera. V závislosti od typu obrábaného materiálu a požadovanej
miery odstraňovania materiálu si treba zvoliť brúsny papier so
správnou zrnitosťou. Je prípustné používanie všetkých typov
brúsneho papiera, ako aj leštiacej netkanej textílie alebo plsti.
• Brúsny papier priblížte k pracovnej pätke brúsky (1).
• Brúsny papier pritlačte k pracovnej pätke brúsky (1).
• Brúsny papier zložíte tak, že ho z jednej strany odtiahnete
a následne potiahnite (obr. A).
UPÍNANIE PRACOVNÝCH NÁSTROJOV
• Odtiahnite páčku na rýchlu montáž príslušenstva (3) (obr. D).
• Pracovný nástroj zasuňte medzi obe podložky skľučovadla náradia
tak, aby sa otvory dostali na kolíky vrchnej podložky.
• Aby bola možná práca v čo najpohodlnejšej a pre obsluhujúcu
osobu najbezpečnejšej polohe, pracovné nástroje možno do
skľučovadla na upevnenie nástrojov vložiť v ľubovoľnej polohe
pod podmienkou, že zapadnú na kolíky vrchnej podložky (obr. B).
• Pracovný nástroj by mal byť založený tak, aby ohnutá časť
smerovala dole.
• Pracovný nástroj upevnite v zvolenej polohe spustením páčky na
rýchlu montáž príslušenstva (3).
Skontrolujeme správnosť upevnenia pracovného nástroja.
Nesprávne alebo nepresne namontované pracovné nástroje sa
môžu počas práce zosunúť a ohroziť obsluhujúcu osobu.
29
špár, vyrezávanie otvorov
na ťažko dostupných miestach
zvyškov malty, lepidla na
