Draudžiama įrankį naudoti ne pagal paskirtį. Elektrinį įrankį
galima naudoti tik su originalia įranga.
GRAFINIŲ PUSLAPIŲ APRAŠYMAS
Numeriais pažymėti įrankio elementai atitinka šios instrukcijos
grafiniuose puslapiuose pavaizduotus elementus.
Šlifavimo padas
1.
Jungiklis
2.
Svirtis, greitam priedų tvirtinimui
3.
Judesių greičio reguliavimo svirtis
4.
* Tarp paveikslo ir gaminio galimas nedidelis skirtumas
PANAUDOTŲ GRAFINIŲ ŽENKLŲ APRAŠYMAS
DĖMESIO
ATSARGIAI
MONTAVIMAS IR NUSTATYMAI
INFORMACIJA
KOMPLEKTAVIMAS IR PRIEDAI
Darbiniai antgaliai, įvairūs
1.
Šlifavimo popierius (80#)
2.
Transportavimo lagaminas
3.

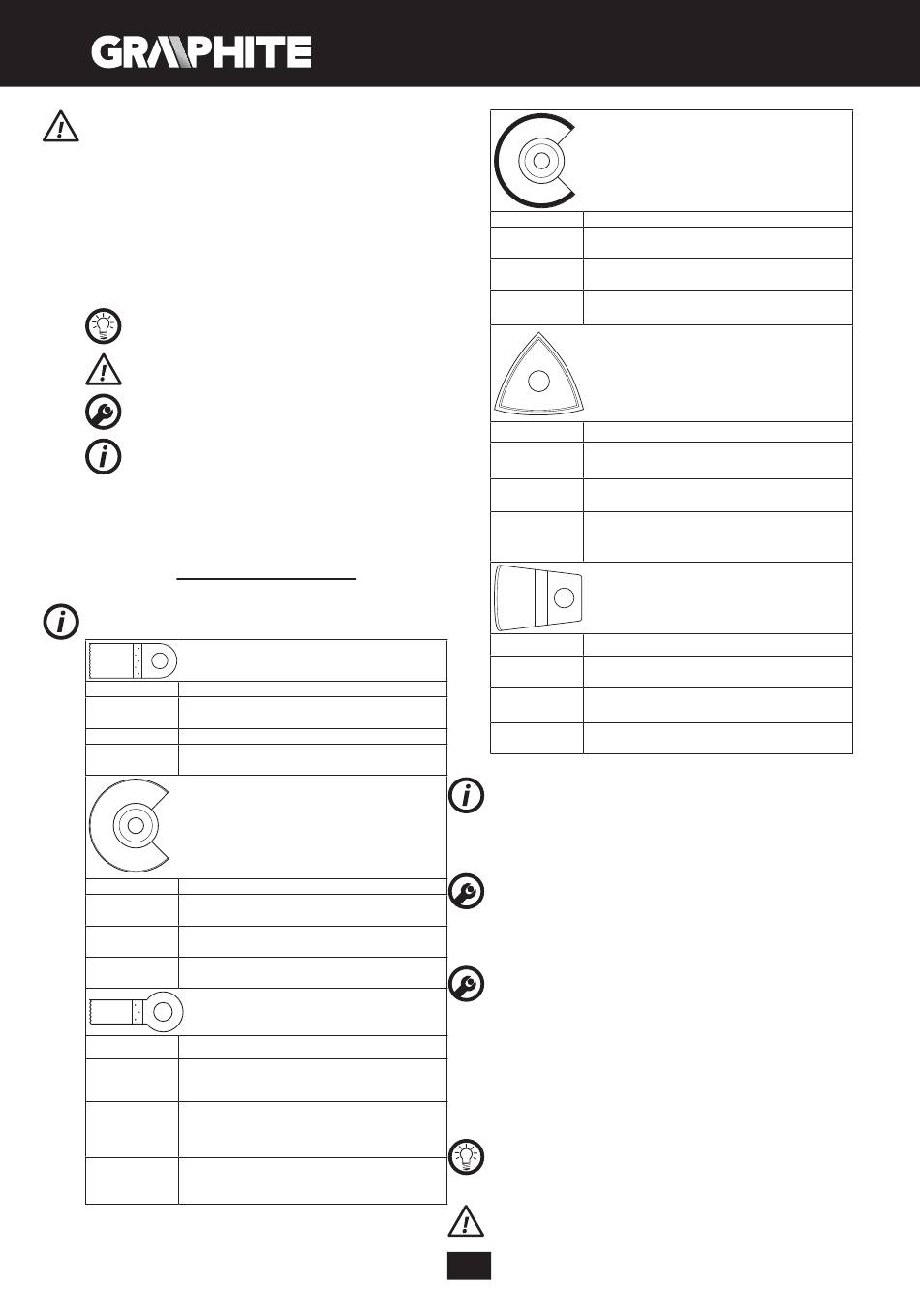

PASIRUOŠIMAS DARBUI
DARBINIO PRIEDO PASIRINKIMAS
Žemiau esančioje lentelėje pateikti darbinių priedų naudojimo
pagrindai.
Pavadinimas Pjūkliukas metalui HSS
Medžiagos Metalas (pvz., vinys, varžtai, mažesni profiliai),
rūšis spalvotieji metalai.
Paskirtis Maži pjūviai (perpjovimas) ir įgilinimas.
Siaurų profilių trumpinimas, tvirtinimo elementų
Pavyzdys
perpjovimas, pvz., sąvarų.
Pavadinimas Pusapvalis diskas medienai HCS
Medžiagos Mediena, medienos gaminiai, plastmasė.
rūšis
Pjūviai, įgilinimai
Paskirtis
prieinamose vietose, arti paviršių
Siauri įgilinimo pjūviai impregnuotoje medienoje,
Pavyzdys
pvz.,. ventiliacijos grotelėms įstatyti.
Pjūkliukas medienai HCS
Pavadinimas
Mediena, medienos gaminiai, plastmasė.
Medžiagos
rūšis
Pjūviai kampuose ir sunkiai prieinamose vietose
arti paviršių: perpjovimas, įgilinimas.
Paskirtis
Išpjovos baldų
Pavyzdys trumpinimas, įgilinimo pjūviai klojant grindų
laminato lenteles.
- 6 vnt.
- 5 vn.
- 1 vnt.
kampuose ir sunkiai
plokštėse, grindų lentelių
34
Pavadinimas Pusapvalis diskas padengtas volframu
Medžiagos Cemento skiedinys, minkštos keraminės plytelės,
rūšis kietesnė plastmasė ir kitos medžiagos.
Pjaustymas ir
Paskirtis
kampuose arba sunkiai prieinamose vietose.
Skiedinio šalinimas, angų pjovimas keraminėse
Pavyzdys
plytelėse arba plastmasėje.
Šlifavimo padas „Delta"
Pavadinimas
Mediena, medienos
Medžiagos
medžiagos.
rūšis
Šlifavimas sunkiai
Paskirtis
kampuose, esant kietam paviršiui.
Skiedinio arba klijų šalinimas nuo keraminių
plytelių, impregnuotos medienos šlifavimas,
Pavyzdys
poliravimas.
Grandiklis tiesus
Pavadinimas
Medžiagos Dangos, grindys, keraminės plytelės.
rūšis
Minkštų medžiagų
Paskirtis
paviršiaus.
Skiedinio, klijų pertekliaus šalinimas nuo dangų
Pavyzdys
arba keraminių plytelių.
ŠLIFAVIMO POPIERIAUS TVIRTINIMAS
Šlifavimo padas turi tvirtinimo sistemą, vadinamą „varnalėša",
dėl to šlifavimo popierių galima pakeisti greitai ir lengvai. Norint
pasirinkti tinkamo grūdėtumo šlifavimo popierių reikia atsižvelgti
į apdorojamos medžiagos rūšį ir pageidaujamą šlifavimo stiprumą.
Galima naudoti visų rūšių šlifavimo popierių taip pat poliravimo
audinį arba veltinį.
• Šlifavimo popierių priartinkite prie šlifavimo pado (1).
• Prispauskite šlifavimo popierių prie šlifavimo pado (1).
• Norėdami nuimti šlifavimo popierių kilstelėkite vieną jo kampą ir
patraukite (pav. A).
DARBINIŲ PRIEDŲ TVIRTINIMAS
• Atitraukite svirtį (3), greitam priedų tvirtinimui (pav. D).
• Darbinį priedą, tarp dviejų griebtuvo įvorių įstatykite taip, kad jo
įdubos sutaptų su viršutinės įvorės iškyšomis.
• Siekdami užtikrinti, kad operatorius galėtų dirbti sau patogia
padėtimi, pasirūpinome, kad darbinį priedą griebtuve būtų
galima tvirtinti reikiama padėtimi, yra vienintelė sąlyga, darbinio
priedo įdubos turi sutapti su viršutinės įvorės iškyšomis. (pav. B).
• Darbinį priedą reikia įdėti taip, kad jo įduba būtų nukreipta žemyn.
• Nuleisdami greito priedų tvirtinimo svirtį (3), darbinį priedą
užtvirtinkite pasirinkta padėtimi.
Patikrinti, ar teisingai pritvirtintas darbinis priedas. Neteisingai,
ar netiksliai pritvirtinti darbiniai priedai, darbo metu, gali iškristi,
apsisukti ir tapti pavojingais dirbančiajam asmeniui.
DULKIŲ ŠALINIMAS
Kai kurių medžiagų dulkės: dažų, kurių sudėtyje yra švino, kai
nupjovimas arti briaunos,
gaminiai, šiurkščios
prieinamose vietose ir
grandymas nuo kieto
