fogja-e az asztallapot, a padlót felsérteni.
• Használjon porálarcot. A megmunkálás során keletkező por káros
az egészségre.
• Abban a helységben, ahol a szerszámmal ólomvegyületeket
tartalmazó festéket távolítanak el, tilos ételek és italok fogyasztása,
valamint a dohányzás. Az ólomvegyületeket tartalmazó porral
való kapcsolat, annak belélegzése egészségkárosító hatású lehet.
• A csiszolás megkezdése előtt csatlakoztasson porelszívó
berendezést a szerszámhoz.
• A szerszám nem alkalmas nedves munkavégzésre.
• A hálózati csatlakozókábelt mindig tartsa távol a mozgó részektől.
• Amennyiben az elektromos kéziszerszám rendellenes működését
tapasztalja, az füstöt bocsát ki vagy szokatlan hangokat ad
ki, azonnal kapcsolja ki a szerszámot, és húzza ki hálózati
csatlakozóját az aljzatból.
• A szerszám megfelelő hűtésének biztosításához a házán a
szellőzőnyílásoknak szabadon kell maradniuk.
FIGYELEM! A szerszám beltéri alkalmazásra szolgál.
Az önmagában is biztonságos szerkezeti felépítés, a biztonsági
megoldások és kiegészítő védőfelszerelések alkalmazása mellett
is mindig fennmarad a munkavégzés közben bekövetkező
balesetek minimális veszélye.
FELÉPÍTÉS, RENDELTETÉS
A szerszám meghajtását egyfázisú, kommutátoros elektromotor
végzi, amelynek forgó mozgása lengőmozgásra kerül átalakításra.
A többféle betétszerszám alkalmazhatósága különféle műveletek
elvégzését teszi lehetővé. Az ilyen elektromos szerszámok széles
körben használatosak fa, fához hasonló anyagok, műanyagok,
színesfémek és kötőelemek (pl. szegek, csavarok, stb.) fűrészelésére,
vágására.
Alkalmazható puha kerámialapok megmunkálására, kis felületek
száraz csiszolására, kaparására. A szerszám előnyös tulajdonsága az,
hogy a fenti anyagok megmunkálhatók vele nehezen hozzáférhető
helyeken vagy a sarkoknál.
Felhasználási területe kiterjed a kisebb modellezési, lakatos és
asztalos munkákra, valamint az önállóan végzett otthoni barkácsolás
során a legkülönfélébb tevékenységekre.
Tilos az elektromos kéziszerszámot rendeltetésétől eltérő célra
alkalmazni. Az elektromos kéziszerszámot kizárólag eredeti
felszerelésekkel szabad használni.
AZ ÁBRÁK ÁTTEKINTÉSE
Az alábbi számozás a szerszám elemeinek jelöléseit követi a jelen
használati utasítás ábráin.
Csiszolótalp
1.
Indítókapcsoló
2.
Tartozék gyorsbefogó kar
3.
A vibráció rezgésszámát szabályozó forgatógomb
4.
* Előfordulhatnak különbségek a termék és az ábrák között.
AZ ALKALMAZOTT PIKTOGRAMOK LEÍRÁSA
FIGYELEM
FIGYELMEZTETÉS
ÖSSZESZERELÉS/BEÁLLÍTÁS
TÁJÉKOZTATÓ
TARTOZÉKOK, KIEGÉSZÍTŐ FELSZERELÉSEK
Különböző betétszerszámok
1.
Csiszolópapír (80#)
2.
Hordtáska
3.
- 6 db
- 5 db
- 1 db
FELKÉSZÜLÉS AZ ÜZEMBEHELYEZÉSRE
A BETÉTSZERSZÁMOK MEGVÁLASZTÁSA

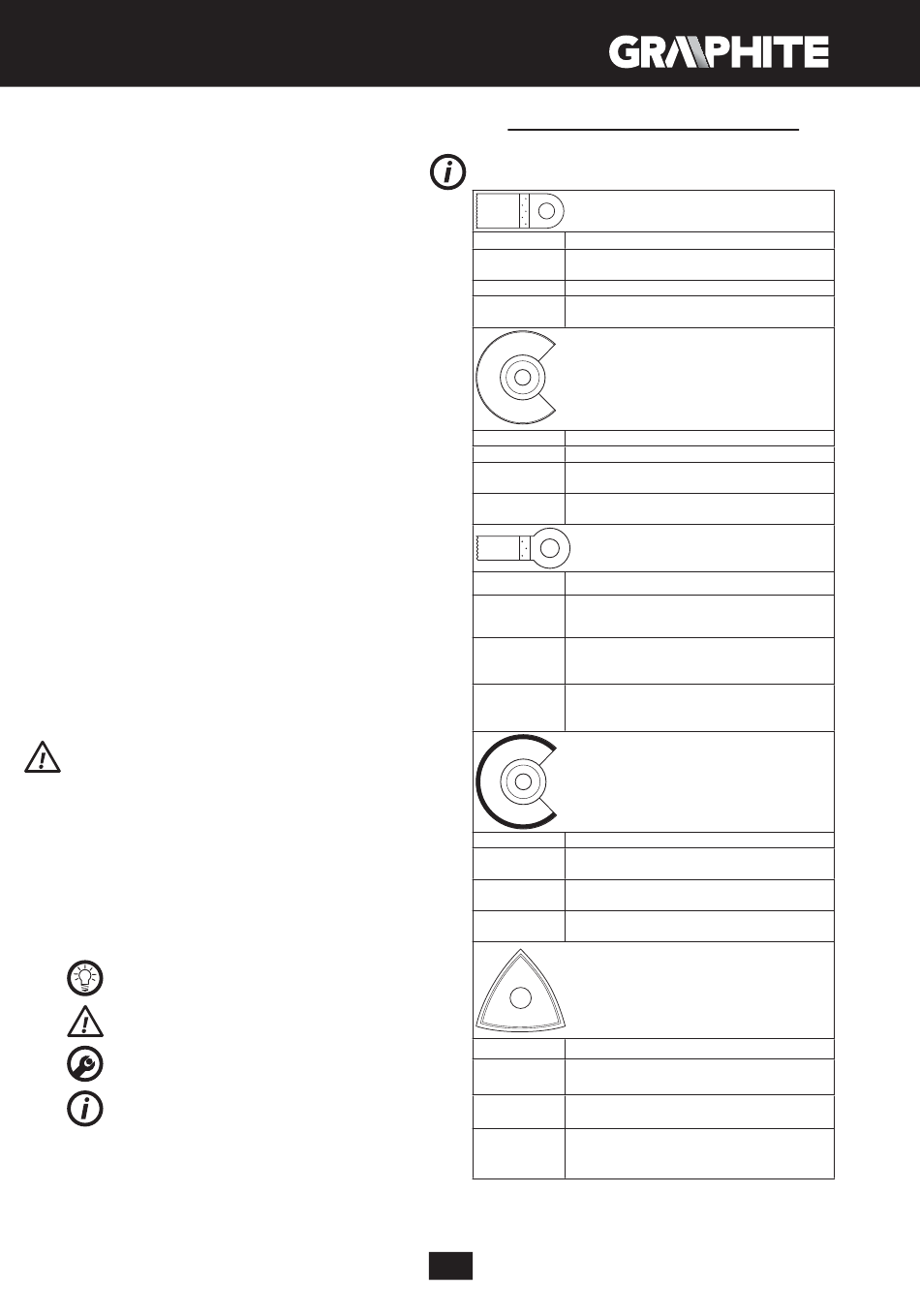

Az alábbi táblázat a szerszámfeltétek alkalmazására mutat be
példákat.
HSS fémfűrészlap
Megnevezés
Fém (pl. szegek, csavarok, kisebb idomok) és
Anyagféle
színesfémek.
Rendeltetés Kisebb elválasztó és mélyítő vágások.
Vékony idomok rövidítése, rögzítőelemek, pl.
Példa
kapcsok átvágása.
Megnevezés HCS körszegmens fűrésztárcsa fához
Anyagféle Fa, faalapú anyagok, műanyagok.
Elválasztó és mélyítő vágások sarkokban és
Rendeltetés
nehezen elérhető helyeken, a felszín közelében.
Keskeny mélyítő vágások tömör fában, pl.
Példa
szellőzőrácshoz.
HCS fafűrészlap
Megnevezés
Fa, faalapú anyagok, műanyagok.
Anyagféle
Elválasztó és mélyítő vágások sarkokban és
Rendeltetés nehezen elérhető helyeken, a felszín közelében.
Kivágások
Példa rövidítése,
illesztésénél.
Megnevezés Wolframkarbidos körszegmens fűrésztárcsa
Cementfugák, puha kerámialapok, keményebb
Anyagféle
műanyagok és egyéb anyagok.
Vágás peremhez közel, sarkokban és nehezen
Rendeltetés
elérhető helyeken.
Fugák
Példa
műanyag lapokban.
Delta csiszolótalp
Megnevezés
Fa, faalapú anyagok, csiszolható anyagok.
Anyagféle
Kemény felületek csiszolása sarkokban és
Rendeltetés
nehezen elérhető helyeken.
Csemperagasztó eltávolítása, tömör fa csiszolása,
polírozás.
Példa
21
bútorlapokban, szegélylécek
mélyítő vágások padlópanelek
eltávolítása, lyukvágás kerámia- és
