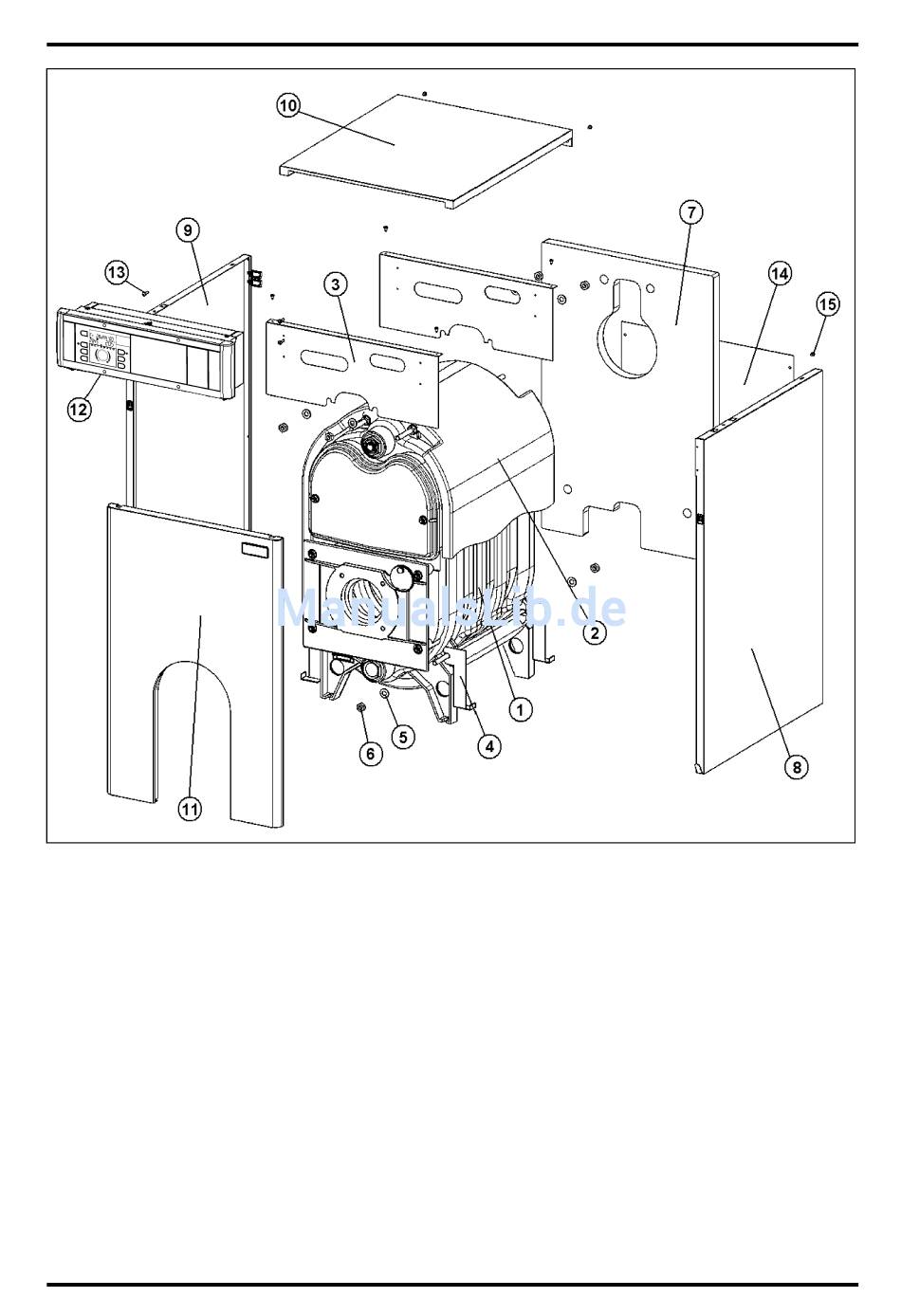

Fig. 3
LEGENDE:
1.
Kesselblock
2.
Isolation
3.
Konsole
4.
Untere Konsole
5.
Unterlegscheiben 10,5mm
6.
Muttern M10
7.
Hintere Isolation
8.
Rechtes Seitenteil
9.
Linkes Seitenteil
10. Deckel
11. Frontverkleidung
12. Schaltfeld
13. Blechschrauben 4,2x16mm
14. Hinteres Blech
15. Blechschrauben
4,2x9,5mm
- 6 -
LEGEND
1.
Boiler body
2.
Insulation
3.
Upper bracket
4.
Lower bracket
5.
Whasher Øi 10.5
6.
Nut M10
7.
Rear Insulation
8.
Right ide
9.
Left side
10. Cover
11. Front door
12. Control panel
13. Selftrapping screw T.C.C.
4.2x16
14. Rear panel
15. Selftrapping screw T.C.C.
4.2x9.5
RATIOLINE plus
LEGENDE:
1.
Corps de chaudiere
2.
Isolant
3.
Etrier supérieur
4.
Etrier inférieur
5.
Rondelle 10,5mm
6.
Ecrous M10
7.
Isolant arrier
8.
Côté droit
9.
Côtè gauche
10. Couvercle
11. Panel avant
12. Tableau de command
13. Vis autotaraudeuses
4,2x16mm
14. Panel arriére
15. Vis autotaraudeuses
4,2x9,5mm
LEGENDE:
1.
Ketelblok
2.
Isolatiedeken
3.
Bovenste
bevestigingsplaat
4.
Onderste bevestigingsplaat
5.
Sluitring 10,5 mm
6.
Moer M10
7.
Achterste isolatieplaat
8.
Rechter zijkant
9.
Linker zijkant
10. Deksel
11. Deurpaneel
12. Schakelbord
13. Zelftappende schroef
4,2x16mm
14. Deurpaneel
15. Zelftappende schroef
4,2x9,5mm
RATIOLINE
