- Seite 1 Montage- und Bedienungsanleitung Blue- Nox -Unit Öl- / Gas-Spezialheizkessel 6 - 34 kW...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsübersicht Seite 2 Sicherheitshinweise Seite 3 Bestimmungen und Normen Seite 4 Technische Beschreibung 2.1 Konstruktionsmerkmale 2.2 Mögliche Erweiterung Seite 5 3.1 Technische Daten Blue Nox Unit Seite 6 3.2 Typ / Voreinstellungen / Kennwerte Seite 7 Anlieferungszustand 4.1 Transportsystem Seite 8 Montagehinweise 5.1 Montage / Netzeinbindung... -
Seite 3: Bestimmungen Und Normen
Bestimmungen und Normen Bestimmungen und Normen Die Projektierung, Ausführung und Inbetriebnahme von Heizungsanlagen hat durch zugelassene Fachfirmen zu erfolgen. Als Voraussetzung für die Errichtung ist eine Bestä- tigung des zuständigen Bezirksschornsteinfegermeisters sowie der jeweiligen Bauauf- sichtsbehörde einzuholen. Die Elektroinstallation muß den VDE-Bestimmungen und den technischen Anschlußbedingungen (TAB) -
Seite 4: Technische Beschreibung

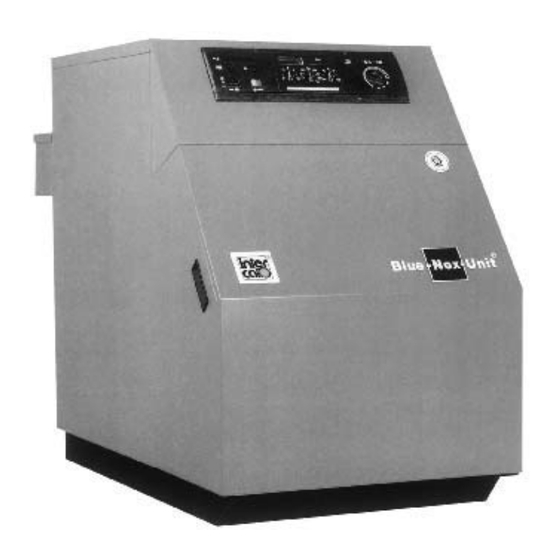

Technische Beschreibung Technische Beschreibung Die BLUE-NOX-UNIT ist eine Komplettlösung aus Heizkessel und Brenner. Alle Bauteile sind aufeinander abgestimmt und voreingestellt. Die BLUE-NOX-UNIT ist ein Niedertemperaturkessel nach dem Dreizugprinzip für Öl- oder Gasbetrieb, geprüft und zugelassen nach DIN 475. Das Kesselschaltfeld ist für die Aufnahme einer Witterungsgeführten Gamma-Regelung vorbereitet. -
Seite 5: Technische Daten Blue Nox Unit
Technische Daten 3. Technische Daten Blue Nox Unit Anschlußgrößen Unit Abmessungen Unit (Innengewinde) TS50 TS200 TS50 TS200 BNU 18 0 600 880 580 150 500 85 140 590 465 295 05 400 05 1365 1” 1” 1” 1” 1” BNU 24 0 600 880 580 150 500 85 140 590 465 295 05 400 105 1365 1”... - Seite 6 Technische Daten BNU 8 BNU 24 BNU 28 BNU 32 Nennleistung 6 - 20 2 - 26 26 - 30 30 - 34 Wärmeleistung voreingestellt 8 Anzahl der Kesselglieder – Anzahl der Wirbulatoren – 2 x 200 2 x 300 keine 4 x 200 Max.
-
Seite 7: Anlieferungszustand
Verpackungseinheiten / Grundausstattung Anlieferungszustand a) Die BLUE-NOX-UNIT wird auf einer Holzpalette kartonverpackt ausgeliefert. b) Grundausstattung: – Niedertemperatur Öl-/Gaskessel – Vollverkleidet mit allseitigem Wärmeschutz und Schallschluck- haube – Gebläsebrenner – Kesselschaltfeld mit Vorbereitung für eine witterungsgeführte Regelung – Kesselreinigungsbürste – Stellfüße –... -
Seite 8: Montagehinweise
Montage Montagehinweise Die BLUE-NOX-UNIT ist von der Palette zu entfernen und so zu positionieren, daß entsprechende Wandabstände für die Netzeinbindung, Abgasführung und Servicearbei- ten eingehalten werden (siehe auch Seite 0). Die Ausrichtung des Heizkessels erfolgt über Stellfüße. Bei Einsatz eines Tiefspeichers oder Kesselsockels sind die Stellfüße in den Unterbauten zu verwenden. -
Seite 9: Montage / Netzeinbindung
Montage / Netzeinbindung Montagebeispiele Unit, Tiefspeicher, Speicherladeset Speicherladeset Unit, Tiefspeicher, Pumpengruppe Pumpengruppe Unit, Tiefspeicher, Mischergruppe Mischergruppe... -
Seite 10: Abgasanschluß
Montage / Netzeinbindung Unit, Tiefspeicher Sicherheitsgruppe Heizkessel mit Heizkreis verbinden, Anlage füllen und entlüften! Die Anlage darf nur im wasserbefüllten Zustand in Betrieb genommen werden! Abgasanschluß Der Querschnitt der Abgasführung (Verbindungsstück) muß dem des Abgasstutzen (kegelförmig) entsprechen. Grundsätzlich ist ein Zugbegrenzer oder eine Nebenluftvorrichtung zu empfehlen. -
Seite 11: Ausstattung
Ausstattung Ausführung BLUE-NOX-UNIT mit warm voreingestelltem Ölgebläsebrenner (Blaubrenner) Beim Anschluß der Ölleitungen dürfen In der Praxis hat sich das Flow-Control Vorlauf und Rücklauf nicht vertauscht bestens bewährt und gilt als Empfehlung. werden. Unit, Tiefspeicher, Blaubrenner Flow-Control von vorne ohne Schalldämmhaube Um ein Trockenlauf der Ölförderpumpe zu vermeiden, wird das Heizöl mittels einer Handpumpe bis zum Filter angesaugt. -
Seite 12: Ausführung Blue-Nox-Unit Mit Gasgebläsebrenner
Ausstattung Ausführung BLUE-NOX-UNIT mit Gasgebläsebrenner Gasanschluß: Gasanschluß nach TRGI herstellen. Ein Absperrhahn mit Verschraubung ist zu installieren. Ein Gasfilter wird empfohlen. Dichtigkeitsprüfung nach TRGI durchführen. Prüfdruck maximal 50 mbar. Liegt der Prüfdruck höher als 50 mbar, dann muß der Kessel mit der Armatur von der Leitung getrennt werden. -
Seite 13: Abgasanalyse
Messung Abgasanalyse Nach der Inbetriebnahme ist eine Abgasanalyse durchzuführen. Achtung: Wird die werksseitige Voreinstellung des Brenners verändert, ist unbedingt nach der Brennerbedienungsanleitung vorzugehen. Funktions- und Sicherheitsprüfung – Feuerungsautomat schaltet ab nach sek. – Sicherheitstemperaturbegrenzer schaltet – Temperaturregler schaltet – Störsymbol am Regler wird angezeigt –... -
Seite 14: Bedien- Und Anzeigeelemente
Bedien- und Anzeigeelemente Multifunktionsschalter Sicherung 6,3 A träge Zur Absicherung aller Steuer- und Regelfunktionen ist Schalterstellung O eine Sicherung integriert. Diese muß bei Ausfall immer Schaltfeld allpolig vom Netz getrennt. durch eine Sicherung gleichen Wertes ersetzt werden. Schalterstellung I Pumpen eingeschaltet, die Kesseltemperatur ist im Übertemperaturanzeige Bereich des aufgedruckten Schweif’s einstellbar. - Seite 15 Schaltplan Grundschaltfeld 8. 5...
-
Seite 16: Schaltpläne Netzseite
Schaltpläne Netzseite zusätzlich zu RG 2 B zusätzlich zu RG 2 B und RG 23 B 6... -
Seite 17: Schaltpläne Fühlerseite
Schaltpläne Fühlerseite zusätzlich zu RG 23 B 7... -
Seite 18: 9. Allgemeine Bedienungsanweisung Blue-Nox-Unit
Allgemeine Bedienungsanweisung Blue - Nox - Unit Wichtiger Hinweis für Ihre Sicherheit Die Montage, Inbetriebnahme und Wartung sollte grundsätzlich von einem Fachmann ausge- führt werden. Der Betrieb von Heizkesseln unterliegt nach den jeweils gültigen landesrechtlichen Vorschrif- ten einer Anzeige- bzw. Erlaubnispflicht. Bei der Installation sind die einschlägigen Sicherheitsbestimmungen der DIN, DVGW und VDE Vorschriften einzuhalten. - Seite 19 Weitere Hinweise zum Heizbetrieb und zur Brennerabstimmung entnehmen Sie bitte der Brennerbedienungsanleitung! 9...
- Seite 20 Notizen Bei Betriebsstörungen verständigen Sie bitte Ihre Fachfirma: Stempel der Fachfirma Technische Änderungen vorbehalten.
