DMX-Betrieb
Anzahl der DMX-Kanäle und DMX-Startadresse einstellen
Für den Betrieb über einen Controller mit DMX512-Protokoll verfügt das Gerät über 23 Steuerkanäle. Es
kann aber auch in einen Modus mit 4 oder 7 Kanälen umgeschaltet werden, wenn andere Funktionen
benötigt werden. Damit das Gerät vom Controller angesteuert werden kann, muss außerdem die DMX-
Startadresse eingestellt werden. Die Startadresse ist abhängig von Ihrem DMX-Controller. Lesen Sie hierzu
die Dokumentation des Geräts.
1
Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart Addr anzeigt. Bestätigen Sie mit der
Taste ENTER.
2
Das Display zeigt 4 CH (4 DMX-Kanäle), 7 CH (7 DMX-Kanäle) oder 23 CH (23 DMX-Kanäle) an.
Wählen Sie mit den Tasten UP und DOWN den gewünschten DMX-Kanal-Modus. Bestätigen Sie mit der
Taste ENTER.
3
Das Menü für die DMX-Startadresse wird aufgerufen d***. Stellen die Adresse mit den Tasten UP und
DOWN ein. Bestätigen Sie mit der Taste ENTER.
4
Beim Empfang von DMX-Steuersignalen blinkt das Display nicht. Fehlen die Steuersignale, blinkt das
Display.
Hinweis: Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen,
damit das Gerät korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert. Werden
mehrere Geräte auf eine Adresse definiert, arbeiten sie synchron.
Die LEDs des Gerätes sind in LED-Gruppen in jedem Spot aufgeteilt, welche mit dem folgenden DMX-
Protokoll individuell gesteuert werden können.

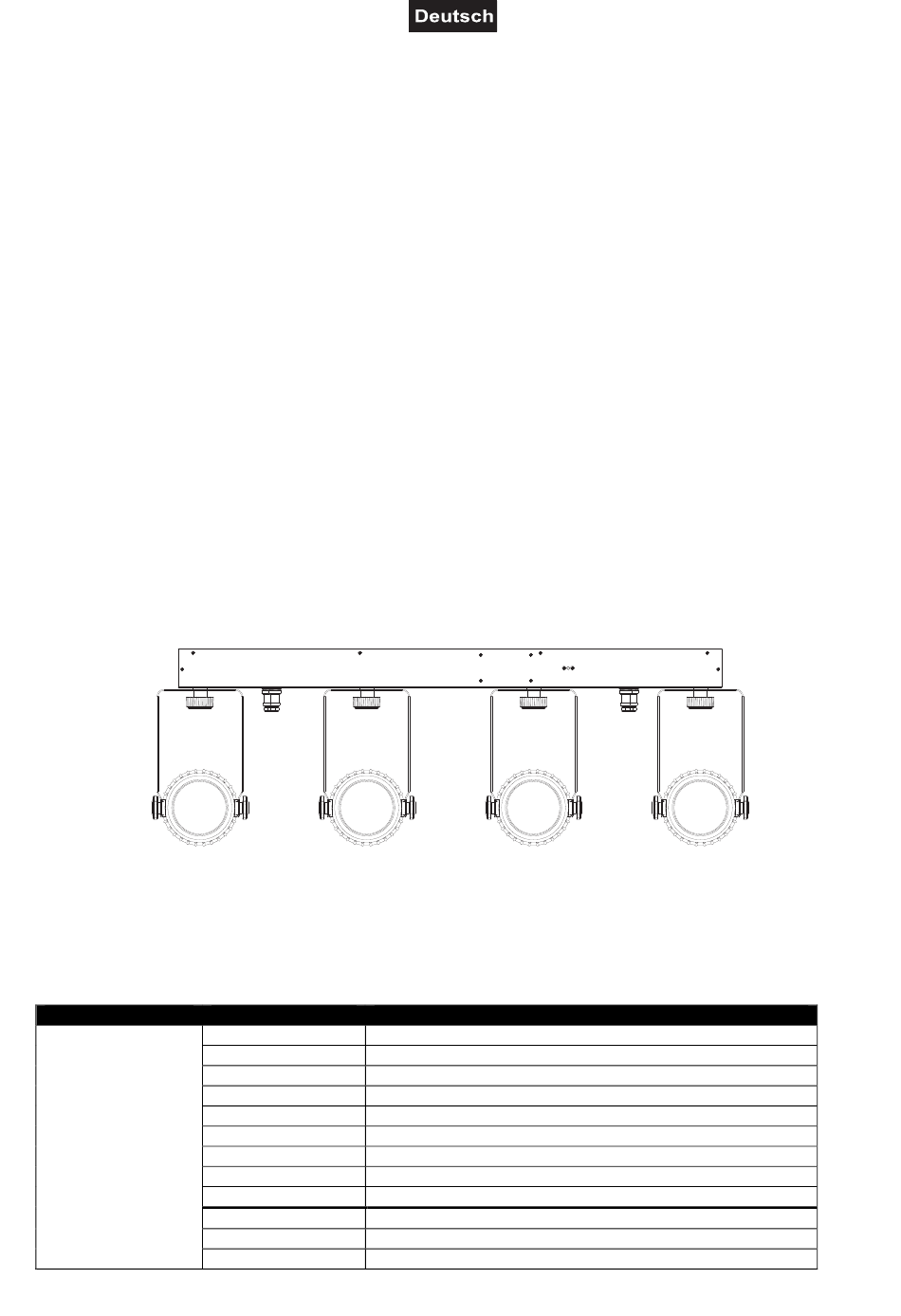

Die Spots des Gerätes sind wie in untenstehender Grafik angeordnet.
1
DMX-Protokoll
4-Kanal-Modus
Kanal:
2
Wert:
Funktion:
000 – 005
Keine Funktion
006 – 010
Amber
011 – 015
Weiß
016 – 020
Rot
021 – 025
Grün
026 – 030
Blau
031 – 035
LED Gruppe 1: Weiß
LED Gruppe 2: Weiß
036 – 040
041 – 045
LED Gruppe 3: Weiß
046 – 050
LED Gruppe 1: Rot
051 – 055
LED Gruppe 2: Rot
056 – 060
LED Gruppe 3: Rot
IR
3
12/36
4
00107903.DOC, Version 1.1
