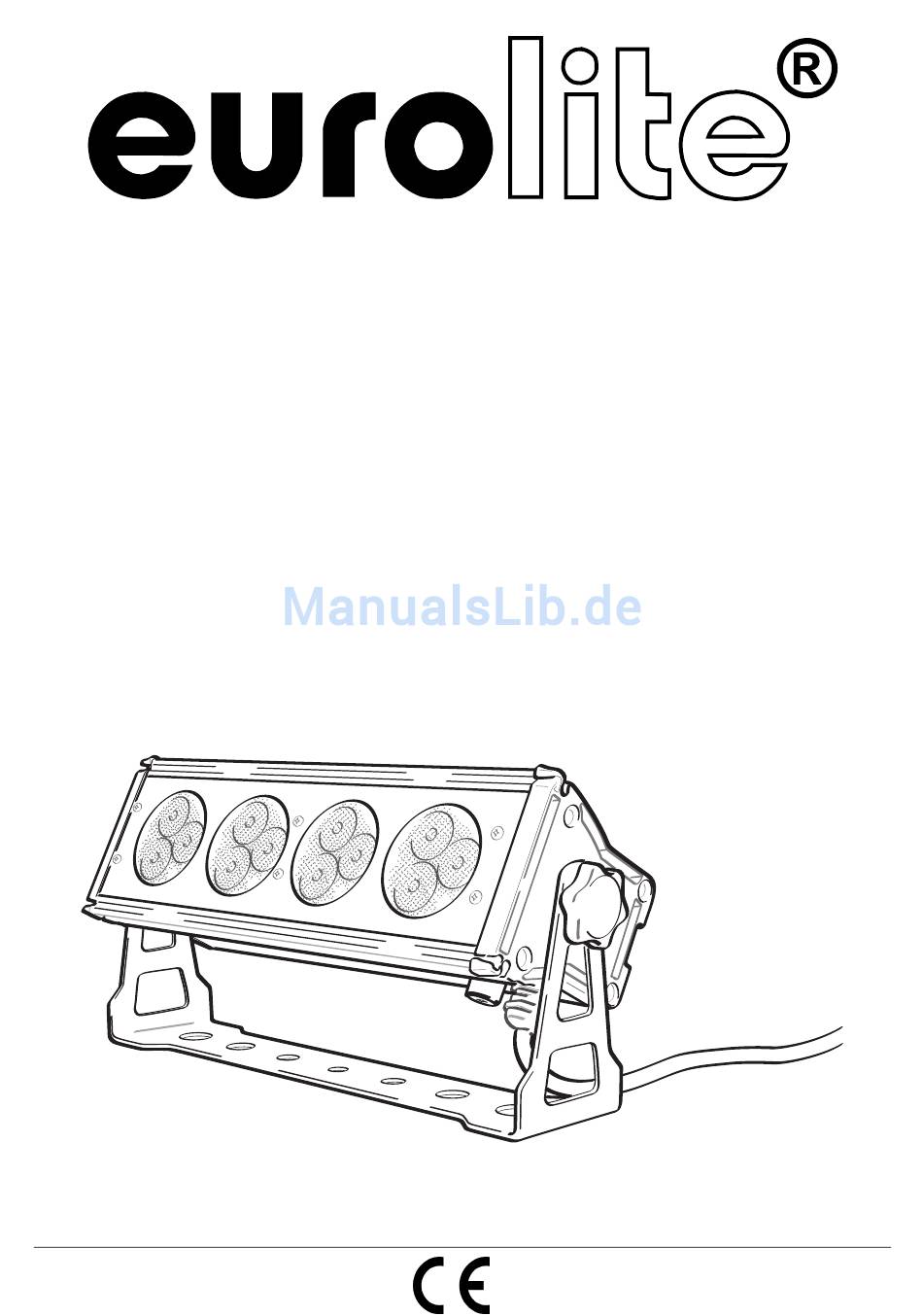

Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 51930402, 42109925 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/23 00058443.DOC, Version 1.1...
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED BAR-12 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Seite 4
Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes und zu tödlichen Stromschlägen führen. Den Netzstecker immer als letztes einstecken.
BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z.
(7) DMX-Eingang (8) DMX-Ausgang (9) LED Anzeige (10) Bedientasten (Mode, Up, Down) Type: LED BAR-12 RGB 12x1W Power supply: 230 V AC, 50 Hz ~ Power consumption: 36 W Fuse: F 1 A, 250 V LEDs: 12 x 1 W =45°...
Die Festigkeit der Installation hängt entscheidend von der Befestigungsunterlage (Bausubstanz, Werkstoff) wie z. B. Holz, Beton, Gasbeton, Mauersteine ab. Deshalb muss das Befestigungsmaterial unbedingt auf den jeweiligen Werkstoff abgestimmt werden. Erfragen Sie die passende Dübel/Schraubenkombination von einem Fachmann unter Angabe der max. Belastbarkeit und des vorliegenden Werkstoffes. Das Gerät muss immer über alle Befestigungslöcher angebracht werden.
Wenn das Gerät von der Decke oder hochliegenden Trägern etc. abgehängt werden soll, muss immer mit Traversensystemen gearbeitet werden. Das Gerät darf niemals frei schwingend im Raum befestigt werden. Achtung: Hängend installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie das Gerät NICHT! Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Gerätes aushalten kann.
Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem DMX-Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und -Kupplungen. Belegung der XLR-Verbindung: Wenn Sie Controller mit dieser XLR-Belegung verwenden, können Sie den DMX-Ausgang des Controllers direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden.
Bemessungsdifferenzstrom ausgestattet sein. Lichteffekte dürfen nicht über Dimmerpacks geschaltet werden. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt die EUROLITE LED BAR den Betrieb auf. Die LED Anzeige leuchtet auf und Sie können die gewünschten Einstellungen auswählen.
Modus: Wert: 001 - 512 Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie die LED BAR-12 RGB 12x1W über Ihren Controller ansteuern. Achtung: Am letzten Projektor muss die DMX-Leitung durch einen 120 Widerstand abgeschlossen werden damit die Geräte korrekt funktionieren.
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED BAR-12. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.
This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet. The voltage and frequency must exactly be the same as stated on the device. Wrong voltages or power outlets can lead to the destruction of the device and to mortal electrical shock. Always plug in the power plug last.
Seite 16
Lighting effects are not designed for permanent operation. Consistent operation breaks will ensure that the device will serve you for a long time without defects. Do not shake the device. Avoid brute force when installing or operating the device. When choosing the installation-spot, please make sure that the device is not exposed to extreme heat, moisture or dust.
(7) DMX-In (8) DMX-Out (9) LED screen (10) Operating buttons(Mode, Up, Down) Type: LED BAR-12 RGB 12x1W Power supply: 230 V AC, 50 Hz ~ Power consumption: 36 W Fuse: F 1 A, 250 V LEDs: 12 x 1 W =45°...
Procedure: Step 1: On the mounting brackets of the device, there are the holes for the installation. Step 2: Hold the mounting brackets with the device onto the location where it is to be installed. Step 3: Mark the boreholes with a pen or a suitable tool. Step 4: Drill the holes.
Mount the device to your trussing system using an appropriate clamp. For overhead use, always install an appropriate safety bond. You must only use safety bonds complying with DIN 56927, quick links complying with DIN 56927, shackles complying with DIN EN 1677-1 and BGV C1 carbines. The safety bonds, quick links, shackles and the carbines must be sufficiently dimensioned and used correctly in accordance with the latest industrial safety regulations (e.
Lighting effects must not be connected to dimming-packs. OPERATION After you connected the spot to the mains, the EUROLITE LED BAR-12 starts running. The LED screen lights up and you can choose the desired settings. The device has two operating modes. It can be operated in Stand-Alone or in DMX-controlled mode.
STAND-ALONE MODE In Stand-Alone Mode, the LED BAR-12 RGB 12x1W can be used without a controller. Disconnect the LED BAR-12 RGB 12x1W from the controller. LED Screen The LED screen offers several features: you can run the internal programs or set the starting address.
Mode: Value: 001 - 512 Controlling: After having addressed the LED BAR-12 RGB 12x1W, you may now start operating it via your lighting controller. Note: It’s necessary to insert the XLR termination plug with 120 in the last lighting in the link in order to ensure proper transmission on the DMX data link.
Channel: Value: Function: 000 – 255 Green (0 – 100%) Channel: Value: Function: 000 – 255 Blue (0 – 100%) CLEANING AND MAINTENANCE DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! There are no serviceable parts inside the device except for the fuse.
