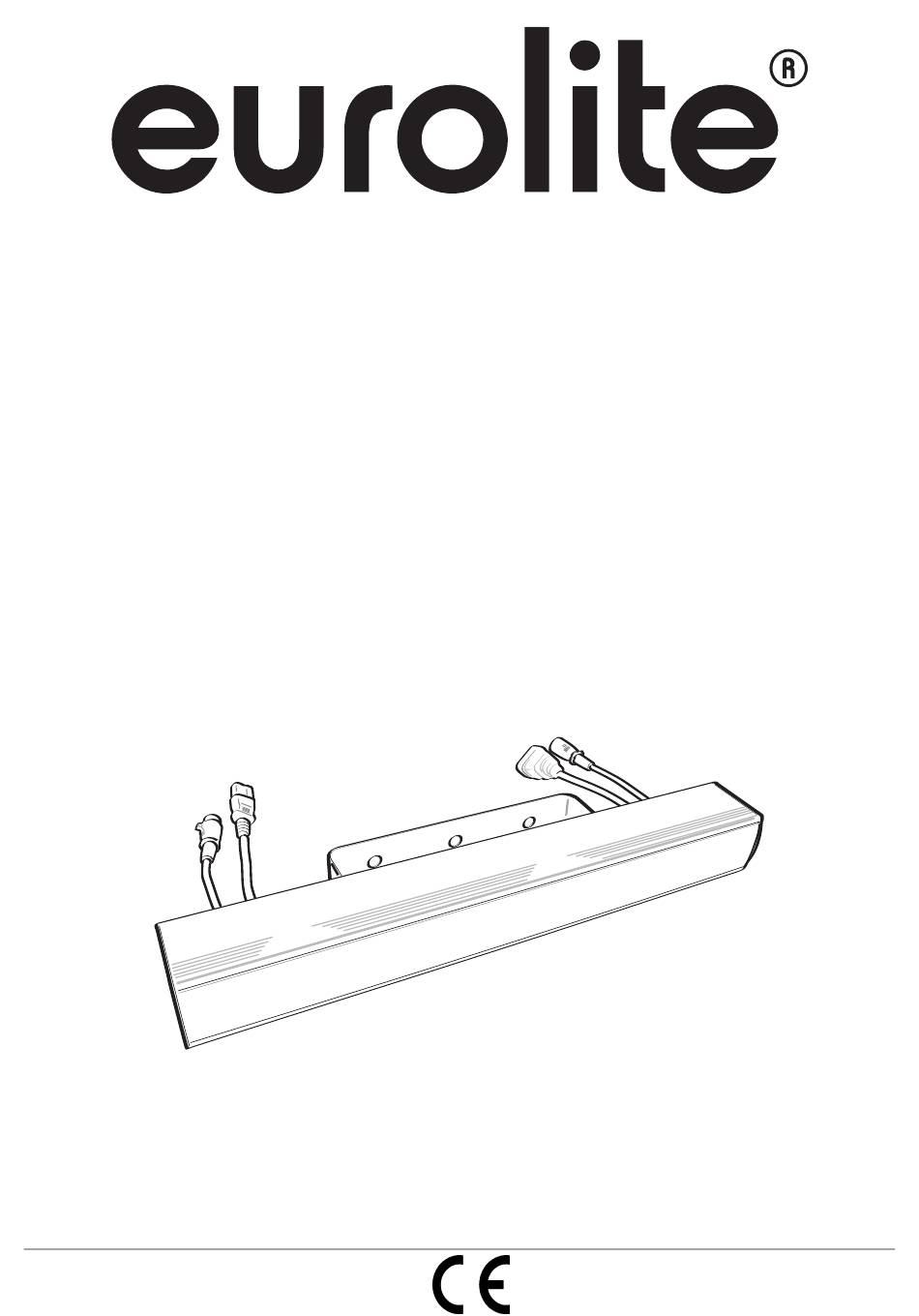

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED Pixel Bar 16 DMX/32 DMX © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
- Seite 2 Diese Bedienungsanleitung gilt für die Artikelnummern / This user manual is valid for the article numbers: 51928737, 51928738 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/26 00056820.DOC, Version 1.1...
- Seite 3 - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für eine EUROLITE LED-Pixel-Leiste entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
- Seite 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
- Seite 5 BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen LED Lichteffekt, mit dem sich dekorative Effekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z.
- Seite 6 GERÄTEBESCHREIBUNG Features DMX-steuerbare Pixel-Leiste mit Tricolor-LEDs • DMX-gesteuerter Betrieb oder Standalone-Betrieb mit Master/Slave-Funktion • DMX512-Steuerung über jeden handelsüblichen DMX-Controller möglich • Musikgetaktet über eingebautes Mikrofon • Geschwindigkeit der internen Programme und im Auto Modus über DIP-Schalter einstellbar • Jede der Tricolor-LEDs lässt sich individuell steuern •...
- Seite 7 MONTAGE Festinstallation oder Montage auf einem Traversensystem möglich. Überkopfmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann.
- Seite 8 Sichern Sie den Projektor bei Überkopfmontage (Montagehöhe >100 cm) immer mit einem geeigneten Sicherungsseil. Es dürfen nur Sicherungsseile gemäß DIN 56927, Schnellverbindungsglieder gemäß DIN 56927, Schäkel gemäß DIN EN 1677-1 und BGV C1 Kettbiner eingesetzt werden. Die Fangseile, Schnellverbindungsglieder, Schäkel und Kettbiner müssen auf Grundlage der aktuellsten Arbeitsschutzbestimmungen (z. B. BGV C1, BGI 810-3) ausreichend dimensioniert sein und korrekt angewendet werden.
- Seite 9 Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem DMX-Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und -Kupplungen. Belegung der XLR-Verbindung: Wenn Sie Controller mit dieser XLR-Belegung verwenden, können Sie den DMX-Ausgang des Controllers direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden.
- Seite 10 Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30 mA Bemessungsdifferenzstrom ausgestattet sein. Lichteffekte dürfen nicht über Dimmerpacks geschaltet werden. An der Rückseite des Gerätes befindet sich eine Kupplung (Power Output) und ein Kaltgerätestecker (Power Input).
- Seite 11 Musiksteuerung Um den musikgetakteten Farbwechsel einzustellen, stellen Sie DIP-Schalter 9 auf ON und DIP-Schalter 10 auf OFF. Blackout Um den Blackout einzustellen, stellen Sie DIP-Schalter 10 auf ON und DIP-Schalter 1 bis 9 auf OFF. Programm-Auswahl 11/26 00056820.DOC, Version 1.1...
- Seite 12 DMX-GESTEUERTER BETRIEB Über Ihren DMX-Controller können Sie die einzelnen Geräte individuell ansteuern. Dabei hat jeder DMX- Kanal eine andere Belegung mit verschiedenen Eigenschaften. Stellen Sie für den DMX-gesteuerten Betrieb DIP-Schalter 10 auf ON. Mit den DIP-Schaltern 1 - 9 stellen die DMX-Adresse ein.
- Seite 13 Kanal Eigenschaft der LED Nummer: Kanal Eigenschaft der LED Nummer: CH 49 CH 73 CH 50 CH 74 CH 51 CH 75 CH 52 CH 76 CH 53 CH 77 CH 54 CH 78 CH 55 CH 79 CH 56 CH 80 CH 57 CH 81...
- Seite 14 TECHNISCHE DATEN EUROLITE LED-Pixel- EUROLITE LED-Pixel- Leiste 16 DMX, Leiste 32 DMX, Art-Nr. 51928737 Art-Nr. 51928738 Spannungsversorgung: 230 V AC, 50 Hz ~ 230 V AC, 50 Hz ~ Gesamtanschlusswert: 10 W Anzahl der DMX-Steuerkanäle: DMX512-Anschluss: 3-pol. XLR 3-pol. XLR Musiksteuerung: über eingebautes Mikrofon über eingebautes Mikrofon...
- Seite 15 - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED Pixel Bar. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.
- Seite 16 Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet.
- Seite 17 OPERATING DETERMINATIONS This device is a LED lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation.
- Seite 18 DESCRIPTION OF THE DEVICE Features DMX-controllable pixel bar with tri-color LEDs • DMX-controlled or stand-alone operation with Master/Slave function • DMX512 control possible via any commercial DMX controller • Sound-control via built-in microphone • Speed of the internal programs and in the auto mode adjustable via DIP switches •...
- Seite 19 RIGGING Fixed installation or mounting on a trussing system possible. Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation! The installation must only be carried out by an authorized dealer! The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation.
- Seite 20 You must only use safety bonds complying with DIN 56927, quick links complying with DIN 56927, shackles complying with DIN EN 1677-1 and BGV C1 carbines. The safety bonds, quick links, shackles and the carbines must be sufficiently dimensioned and used correctly in accordance with the latest industrial safety regulations (e.
- Seite 21 Occupation of the XLR connection: If you are using controllers with this occupation, you can connect the DMX output of the controller directly with the DMX input of the first device in the DMX chain. If you wish to connect DMX controllers with other XLR outputs, you need to use adapter cables.
- Seite 22 There is a power output connector and a power input plug on the rear panel. Connect one output with the input of the next fixture until all fixtures are connected. Please note: A maximum of 8 LED Pixel Panels may be linked together. After every 8 LED Pixel Panels, the fixtures must have a renewed connection with the power mains.
- Seite 23 Program Selection 23/26 00056820.DOC, Version 1.1...
- Seite 24 DMX-CONTROLLED OPERATION You can control the LED Panels individually via your DMX-controller. Every DMX-channel has a different occupation with different features. For DMX-controlled operation set DIP switch 10 to ON. Dip switches 1 - 9 set the DMX address. Addressing the device Each device occupies 48 or 96 channels.
- Seite 25 Channel Attribute of the LED Number: Channel Attribute of the LED Number: CH 49 CH 73 CH 50 CH 74 CH 51 CH 75 CH 52 CH 76 CH 53 CH 77 CH 54 CH 78 CH 55 CH 79 CH 56 CH 80 CH 57...
- Seite 26 TECHNICAL SPECIFICATIONS EUROLITE LED Pixel Bar EUROLITE LED Pixel Bar 16 DMX, 32 DMX, Item number 51928737 Item number 51928738 230 V AC, 50 Hz ~ Power supply: 230 V AC, 50 Hz ~ 10 W Power consumption: Number of DMX channels:...
