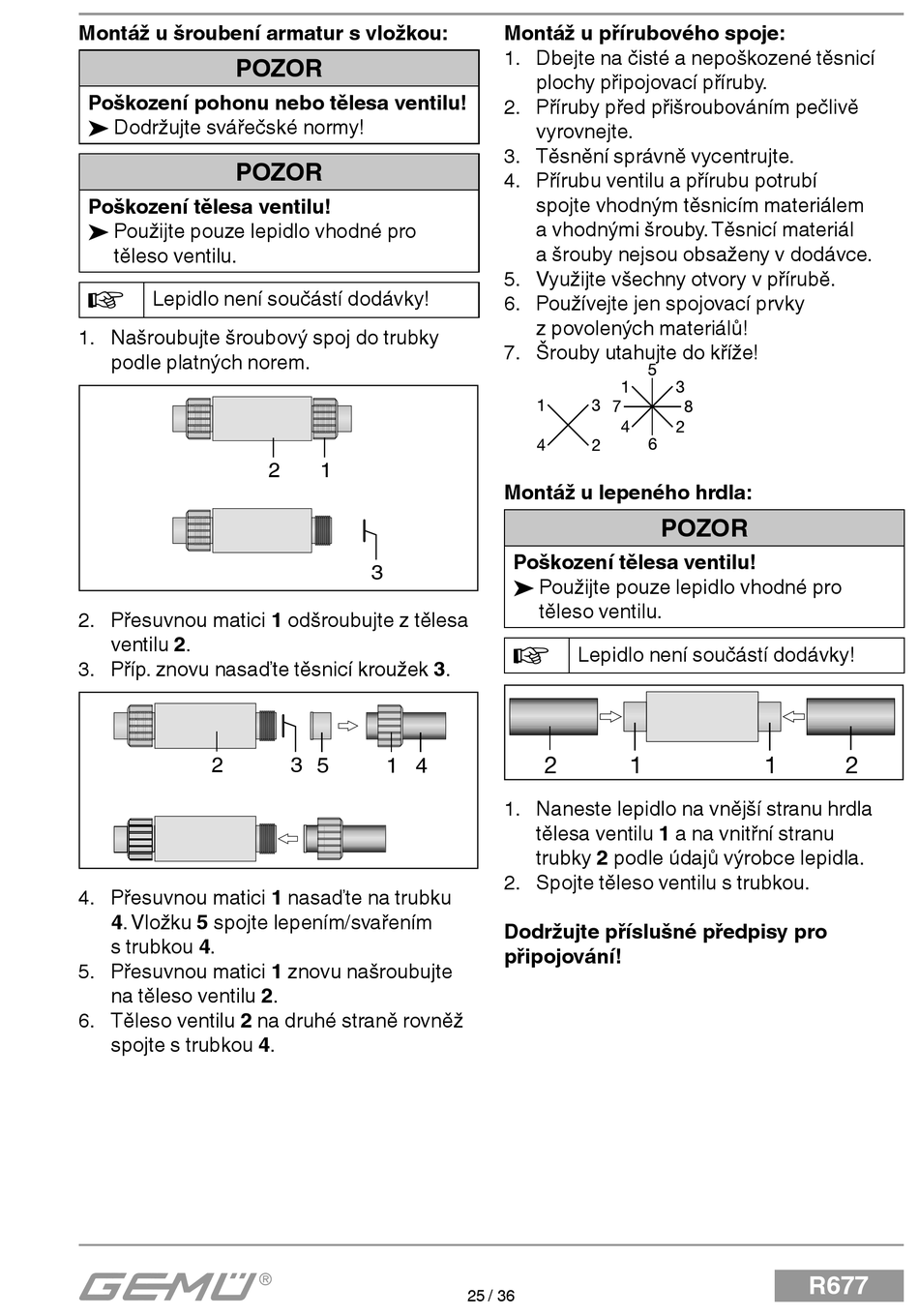

Montáž u šroubení armatur s vložkou:
POZOR
Poškození pohonu nebo tělesa ventilu!
® Dodržujte svářečské normy!
POZOR
Poškození tělesa ventilu!
® Použijte pouze lepidlo vhodné pro
těleso ventilu.
Lepidlo není součástí dodávky!
1. Našroubujte šroubový spoj do trubky
podle platných norem.
2. Přesuvnou matici 1 odšroubujte z tělesa
ventilu 2.
3. Příp. znovu nasaďte těsnicí kroužek 3.
2
4. Přesuvnou matici 1 nasaďte na trubku
4. Vložku 5 spojte lepením/svařením
s trubkou 4.
5. Přesuvnou matici 1 znovu našroubujte
na těleso ventilu 2.
6. Těleso ventilu 2 na druhé straně rovněž
spojte s trubkou 4.
2 1
3
3 5 1 4
Montáž u přírubového spoje:
1. Dbejte na čisté a nepoškozené těsnicí
plochy připojovací příruby.
2. Příruby před přišroubováním pečlivě
vyrovnejte.
3. Těsnění správně vycentrujte.
4. Přírubu ventilu a přírubu potrubí
spojte vhodným těsnicím materiálem
a vhodnými šrouby. Těsnicí materiál
a šrouby nejsou obsaženy v dodávce.
5. Využijte všechny otvory v přírubě.
6. Používejte jen spojovací prvky
z povolených materiálů!
7. Šrouby utahujte do kříže!
Montáž u lepeného hrdla:
Poškození tělesa ventilu!
® Použijte pouze lepidlo vhodné pro
těleso ventilu.
Lepidlo není součástí dodávky!
2 1
1. Naneste lepidlo na vnější stranu hrdla
tělesa ventilu 1 a na vnitřní stranu
trubky 2 podle údajů výrobce lepidla.
2. Spojte těleso ventilu s trubkou.
Dodržujte příslušné předpisy pro
připojování!
25 / 36
POZOR
1
R677
2
